Séries 210

Pode realizar aqui a configuração individual do seu Sistema de Calha Articulada. As especificações e alterações introduzidas são registadas na lista de peças que se encontra localizada no fim da página.

Séries 210 Sistema E4/100

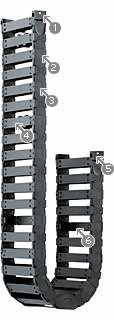

1. Opção de fixação a toda a volta
2. Contorno exterior resistente à sujidade
3. Desenho atractivo
4. Separador standard/encaixe
5. Elementos para abraçadeiras integráveis
6. Travessas amovíveis de ambos os lados

Largura interior Bi: 30 a 120 mm
Raio de curvatura R: 38 até 200
Passo: 30,5 mm por elo = 33 elos/m
(1007 mm)

Quando utilizar a Série 210

Se uma versão de baixo ruído for necessária
Para velocidades e/ou acelerações muito elevadas
Para cursos longos
Para elevadas cargas adicionais

Quando não utilizar a Série 210

Quando uma calha com muito pouca vibração é necessária
Sistema E3
Quando for necessário, por motivos económicos, uma calha ou um tubo articulado com abertura de um só lado
, usar a calha articulada E2/000
Quando é necessário um tubo articulado com abertura de um só lado a preço reduzido
usar o E2 R100

Gama de produtos e medidas de instalação


No. de artigo :
Largura interior Bi [mm]:
Raio de curvatura R [mm]:
Percurso de deslocamento S [mm]:
Terminal fixo dM [mm]:
Comprimento da calha articulada^** [mm]:
Quantidade de elos da calha articulada :
Largura exterior Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Peso por elo [g]:
Peso [kg/m]:
* A altura de instalação necessária é de HF = H + 30 mm (para 1,5 kg/m de peso adicional) Solicitamos consulta em caso de relações de espaço restritas.
** O comprimento calculado corresponde ao comprimento da calha articulada sem os terminais de fixação.

A=Terminal móvel, B=Terminal fixod
Passo: 30,5 mm
Elos por m: 33 elos
Curso : S
Comp. da calha = S/2 + K

Comprimento sem suporte

Comprimento sem suporte depende da carga de cabos adicional
Eixo X: Comprimento sem suporte em m FLB/FLG
Eixo Y: Carga adicional em kg/m
Escala baixa: Curso S em m
FLB = Sem suporte com flecha admissível
FLG = Comprimento sem suporte sem flecha

Índice de preços:

Princípio de abertura :

Contacto personalizado

Exemplos de aplicação 3D-CAD Pedido de amostras e catálogos Configurador do sistema de calha articulada Cálculo da duração de vida Ficheiro PDF Questões a colocar ao especialista do produto

Projete com a igus®

Modelo silencioso

Sistema integrado de montagem

Separações interiores em diversas versões

14 larguras e 9 raios de curvatura

Parâmetros de construçãoMais informações relacionadas com a "aplicação sem suporte"

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Instruções de montagem

Outros tipos de instalação

Especificações técnicas

Fixadores

Configurar a separação interior e os cabos

1. Separadores

2. Travessas longitudinais

Gama de produtos


desmontado	montado
por cada . elo da esteira

Utilize por favor o Configurador para a divisão do espaço interior e para a ocupação com cabos.

Chamada do configurador


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:

Opção 1 : Separadores

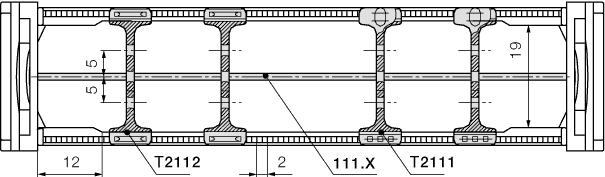

Os separadores podem ser colocados na calha nas posições pretendidas e são amovíveis. Refª do separador standard O T2102 é utilizado para separação vertical. Pode ser utilizado adicionalmente para divisões verticais/horizontais simples devido ao espaço. Nas ranhuras especiais das travessas das calhas da série 210, os separadores rígidos Refª T2111 podem ser posicionados com um afastamento de 2 mm.

Gama de produtos


desmontado	montado
por cada . elo da esteira

Utilize por favor o Configurador para a divisão do espaço interior e para a ocupação com cabos.

Chamada do configurador


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:


Largura [mm]:
No. de artigo :

Pç. Adicionar à lista de peças

Online Services:

Opção 2: Prateleiras a toda a largura

Esta possibilidade faz sentido quando utilizamos elevado nº de cabos com diâmetro semelhante ou igual. O separador T2102 constitui a base na qual são inseridas as prateleiras, de ponta-a-ponta, através das ranhuras especiais das travessas nas calhas da série 210; Os separadores rígidos Refª T2111 podem ser posicionados com afastamentos de 2 mm

Acessórios de montagem

Polímero - oscilante

Plásticos, oscilantes de um lado

Resistente à corrosão

Braçadeiras universais

Para cursos pequenos e longos

Para locais com pouco espaço

Para ligações rígidas

No. de artigo :

Fixadores

Calhas-guia

Super Guia de Alumínio, Versão básica

1. Troços de calha guia, alumínio, 2n

2. Barra deslizante, plástico, 2m

3. Barras deslizantes*, laterais, 2 m

4. parafuso, alumínio

5. Perfil C, aço galvanizado

6. Parafuso M6x16

7. Porca M6

8. Conector de interface "Básico", plástico

10. Perfil silenciador, borracha

*Sem faixas deslizantes a pedido

Super Guia em Alumínio - o standard da igus®

A Super guia em Alumínio é um sistema de calha guia modular para cursos longos (quando a calha porta-cabos deliza sobre si própria). A Super Guia em Alumínio está disponível na versão de baixo custo e pode ser utilizada para aplicações para aplicações mais exigentes. Esta utilização universal faz com que seja o sistema recomendado pela igus® .

Múltiplas opções de aperto com os terminais para trabalho pesado.
Elementos deslizantes laterais para protecção contra o desgaste a elevadas velocidades
Resistente à corrosão através de alumínio resistente à àgua do mar
Montagem flexível - ligação com o solo, independente do comprimento de perfil e da localização da interface da secção


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Excelentes níveis de desgaste e ruído
Montagem muito fácil

1. Elemento de conecção

2. Barra deslizante em polímero

3. Parafuso de topo

4. Faixa deslizante

5. Perfil C

Lista de peças
