Sistema Rol e-chain® - rolar em vez de deslizar

Calhas porta-cabos com desenho convencional podem operar em modo deslizante ao longo de comprimentos longos. A razão pela qual se desenvolveu este sistema Rol e-chain® foi a necessidade de extender a capacidade técnica deste modo de operação. As características necessárias para as calhas porta-cabos em cursos longos, têm vindo a crescer nos anos recentes. Cursos acima de 400m colocam novos desafios, assim como extremas velocidades de trabalho em sistemas de gruas e cargas de cabos acima dos 50Kg/m.

Elos com rolamentos para uma carga adicional superior e larguras até 2m ou mais.



x1 = Curso - x2 = Comprimento da calha - y = Força de tracção - partilha de força em percentagem, A = Rol e-chain®, B = Calha porta-cabos articulada standard. Informação : Peso dos cabos 10 Kg/m



Curso longitudinal de 441.3 m, implementado com uma igus® Rol e-chain® Série 5050R


7 vantagens da Rol e-chain®

  • Forte redução da força de accionamento, menos de 25% do que até então, para mover a calha porta-cabos articulada.
  • Cursos até 800m possíveis
  • Velocidades até 10 m/s possíveis
  • Vários tipos de rolamento para optimizar a aplicação em função das características
  • Resistência em aplicações com poeiras
  • Disponível em versão pronta a utilizar, sistema confeccionado
  • Garantia para o sistema confeccionado (de acordo com a aplicação)

Área de aplicação
A igus® Rol e-chain® é destinada para aplicações onde as velocidades em cursos longos, devem ser bastante elevadas . Este é, por exemplo o caso de câmaras photo-finish ou em sistemas de manuseamento de materiais. Também em aplicações lentas como sistemas de gruas, é possível poupar dinheiro devido aos baixos coeficientes de atrito do sistema com o dimensionamento dos sistemas de accionamento, que usando a Rol e-chain® podem ser bem mais reduzidos.

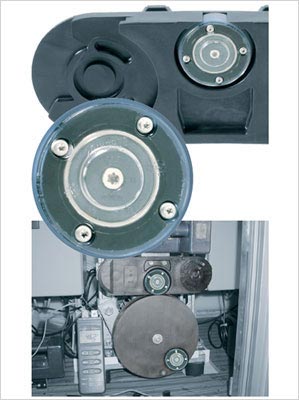

Teste especial dos rolamentos para diversas aplicações específicas dos nossos clientes


Programa de entrega da Rol e-chain®

São possíveis alturas interiores desde 32, 42, 56 e 80 mm, assim como larguras a partir dos 50 mm, até vários metros e disponíveis em stock. Estão disponíveis todas as opções de separação interior e opções de montagem do Sistema E4 da igus. Nas Calhas articuladas podem ser utilizadas as guias correspondentes disponíveis em stock. As Calhas articuladas do tipo Rol e-chain® apresentam abertura fácil de ambos os lados. Estão disponíveis vários materiais e geometrias para os rolamentos (vários perfis de rolamentos, etc). As Calhas articuladas Rol e-chain® utilizam rolamentos em aço inoxidável, anti-corrosão. As Calhas articuladas tipo Rol e-chain® são igualmente confeccionadas como sistema. São montadas por especialistas da igus® com cabos chainflex® e fichas conforme as suas especificações, sendo fornecidas devidamente embaladas para permitir uma fácil instalação. De acordo com o comprimento do curso, os diversos tipos de calha Rol e-chain® são fornecidos em bobine. Caso sejam utilizados cabos eléctricos chainflex®, com mais de 950 tipos, seleccionados de acordo com a sua aplicação é dada uma garantia para todo o sistema.

Instalações deste tipo são projectadas pelos nossos engenheiros de projecto. Teremos muito gosto em apresentar uma proposta. Contacte-nos sobre isto.

Tabela de selecção

Série dimensional Altura interior Altura interna Largura externa Altura exterior Raio de curvatura
hi Bi Ba ha R
[mm] [mm] [mm] [mm] [mm]

Rol e-chain® - Calha articulada com travessas em todos os elos
2828R 32 50-400 73-423 54 125-300  Pedido de cotação
3838R 42 50-400 77-427 64 150-350  Pedido de cotação
4040R 56 50-600 86-636 84 200-500  Pedido de cotação
4040RHD 56 50-600 140-654 84 200-500  Pedido de cotação
5050R 80 50-600 100-650 108 250-500  Pedido de cotação
5050RHD 80 50-600 160-710 108 200-500  Pedido de cotação

Rol e-chain® - Tubo articulado tapado
R7728R 32 50-300 73-323 54 250-300  Pedido de cotação
R7838R 42 50-300 77-327 64 200-350  Pedido de cotação
R8840R 56 75-462 111-499 84 300-500  Pedido de cotação
R9850R 80 75-462 125-513 108 300-1000  Pedido de cotação
Nas Calhas 5050R podem ser fabricadas larguras até 3000 mm com elos extensíveis/elos com rolamento
As séries 2828R, 3838R, 4040R e 5050R estão igualmente disponíveis na versão AUTO-GLIDE®.
