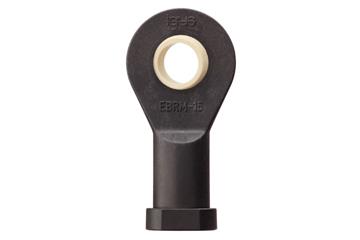

Terminal de rótula com rosca fêmea igubal® EBRM, calota esférica em iglidur® W300, dimensões métricas

  • Material da calota esférica: iglidur® W300
  • Direção da rosca: direita
  • Material do alojamento: igumid G
  • Série dimensional E de acordo com a norma DIN ISO 12240
  • Funcionamento a seco e isento de manutenção
  • Rigidez elevada
  • Durabilidade muito elevada com cargas variadas
  • Compensação dos erros de desalinhamento
  • Compensação das cargas nas extremidades
  • Resistente a sujidade, poeiras e fibras
  • Resistente à corrosão e aos químicos
  • Elevado amortecimento de vibrações
  • Adequado para movimentos de rotação, oscilação e lineares
  • Muito leve



Descrição do produto
Terminal de rótula igubal® com rosca fêmea

Os terminais de rótula igubal® são resistentes à corrosão e podem ser usados sem problemas, mesmo em ambientes agressivos. Em ambientes húmidos ou molhados, são resistentes a ácidos e alcalinos fracos. É de salientar a sua resistência a poeiras e sujidade.

Alojamento fabricado em igumid G, um polímero reforçado com fibras longas, extremamente resistente a impactos. Adequado para temperaturas de -40 ° C a +90 ° C em funcionamento contínuo

Nos mancais esféricos standard, a calota esférica é fabricada em material iglidur® W300, conhecido pelos mais baixos coeficientes de atrito durante o funcionamento a seco e o baixo efeito "stick-slip". Isto é especialmente importante para cargas baixas e movimentos muito lentos.
  • Funcionamento a seco e isento de manutenção
  • Extremamente econômico
  • Isento de lubrificação
  • Rigidez elevada
  • Durabilidade muito elevada com cargas variadas
  • Compensação dos erros de desalinhamento
  • Compensação das cargas nas extremidades
  • Resistente a sujidade, poeiras e fibras
  • Resistente à corrosão e aos químicos
  • Pode ser usado em ambientes líquidos
  • Elevado amortecimento de vibrações
  • Adequado para movimentos de rotação, oscilação e lineares
  • Calotas montadas com pouca folga nos alojamentos
  • Muito leve

Áreas típicas de aplicação
  • Fabricação de bicicletas
  • Equipamentos de linha de produção
  • Embalagens
  • Plataformas petrolíferas

    Poderá encontrar muitas mais áreas de aplicação em Soluções industriais

Quando usar?
  • Se quiser reduzir peso
  • Para movimentos de rotação, oscilação e lineares
  • Caso ocorram oscilações/vibrações de alta frequência
  • Caso seja necessário funcionamento de baixo ruído
  • Caso seja necessária uma peça com isolamento elétrico
  • Caso seja necessária resistência à corrosão
  • Em combinação com cilindros pneumáticos e amortecedores a gás
  • Caso seja necessária resistência química
  • Caso seja necessária elevada rigidez
Quando não usar?
  • Caso as temperaturas sejam superiores a +90 °C
  • Se forem necessárias velocidades de rotação superiores a 0,5 m/s
  • Caso ocorram forças de tração e axiais muito elevadas
  • Quando estão planeadas aplicações com cilindros hidráulicos
  • Caso sejam necessários diâmetros superiores a 30 mm
Utilize as nossas opções de filtro para encontrar o produto adequado

Tolerâncias
Os elementos do mancal igubal® podem ser usados com diferentes tolerâncias de acordo com cada aplicação. Estes foram concebidos com uma grande folga na calota standard, permitindo um funcionamento mais seguro mesmo em velocidades periféricas elevadas. O furo da calota é produzido num intervalo de tolerância standard E10. Os eixos também devem cumprir as tolerâncias h6 e h9 recomendadas. Verificar o diâmetro interior

Coeficientes de atrito e velocidade deslizante

Uma importante vantagem dos mancais esféricos igubal® isentas de manutenção é o facto de os movimentos rotativos e rápidos de um eixo instalado ocorrerem diretamente na parte esférica fabricada com materiais iglidur®. A vantagem da combinação das calotas deslizantes em plástico com eixos em aço é o facto de ser possível atingir velocidades elevadas, até mesmo no funcionamento a seco. Considerando as cargas radiais, a velocidade superficial máxima que pode ser atingida em rotação é de 0,5 m/s. Pelo contrário, os movimentos angulares dos mancais esféricos ocorrem no diâmetro exterior da calota esférica. As calotas igubal® não necessitam de manutenção e permitem movimentos lineares do eixo.

Resistência química das rótulas e mancais igubal®

Tanto a calota esférica fabricada em iglidur® W300 e o alojamento fabricado em igumid G são resistentes a substâncias alcalinas fracas, substâncias ácidas fracas e combustíveis, assim como a todos os tipos de lubrificantes. A absorção da umidade das calotas esféricas igubal® tem aproximadamente 1,3% do seu peso normal em ambientes normais. O limite de saturação após imersão em água é de 6,5%. Isto deve ser tido em consideração à luz das condições ambientais predominantes. Se for necessária uma menor absorção de umidade, vale a pena consultar os diversos materiais disponíveis para as calotas esféricas.

Resistência aos raios UV

A resistência à corrosão das rótulas e mancais igubal® é ideal para aplicações no exterior. As rótulas e mancais igubal® são permanentemente resistentes à radiação UV. Uma ligeira mudança de cor (coloração escura) da Chumaceira esférica de encaixe, devido à radiação UV e outros agentes atmosféricos, não afeta as propriedades mecânicas, elétricas ou térmicas.
