Esteiras porta cabos para salas limpas e-skin®

Vantagens da e-skin em comparação com as mangueiras onduladas convencionais:

A e-skin é uma mangueira que consiste de um revestimento superior e inferior que formam um tubo selado quando conectados um ao outro. Ele consiste em igumid SK, um material de polímero desenvolvido especificamente para isso. O mecanismo de abertura simples, que pode ser novamente fechado, garante uma fácil manutenção e inspeção dos cabos instalados. Temperatura de operação +10°C / +50°C.

Aplicações típicas: Aplicações rápidas, curtas, sem suporte, aplicações em pé e penduradas, aplicações pick & place, impressoras, tecnologia médica e todas as máquinas onde são utilizados tubos corrugados, display e produção de semicondutores

Tubo corrugado e-skin SK28

Altura interna: 28 mm
Altura externa: 40 mm
Largura interna: 68 mm
Largura externa: 95 mm

Ir para a loja SK28

Tubo corrugado e-skin SK40

Altura interna: 38 mm
Altura externa: 57 mm
Largura interna: 85 mm
Largura externa: 118 mm

Ir para a loja SK40

Aumentar a tecnologia

Peso de enchimento 15% maior (com base nos últimos resultados dos testes da série SK 40 da e-skin feitos no laboratório igus)
50% a mais de comprimento sem suporte (com base nos últimos resultados de testes da série SK 40 da e-skin feitos no laboratório igus)
Raios de curvatura de 55mm até 100mm
Adequado para salas limpas de acordo com IPA ISO Classe 1
5dB(A) mais silencioso que o normal "cabo clean"
Para aplicações sem suporte curtas e rápidas
Sistema de separação interna constituído por material iglidur "tribo-optimizado" - para minimizar ainda mais a abrasão entre os cabos

Reduzir custos

Amigável para cabos com raio de curvatura mínimo definido
12% mais econômico do que e-skin® SKS
35% mais econômico que o normal "cabo limpo"
Sem quantidade mínima de pedido

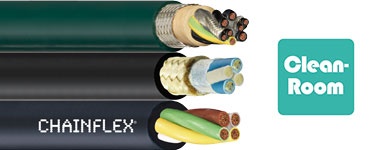

Cabos chainflex IPA ISO Classe 1 com garantia de quatro anos

Comprovado

e-skin SK já testado no centro de testes Fraunhofer IPA para dispositivos semicondutores baseados na classe ISO 14644-1 e recebeu a certificação ISO classe 1

Sustentabilidade

99% de economia de material possível, pois você pode substituir um cabos sem precisar substituir todo o sistema
Reciclar a sua esteira porta cabos no programa de reciclagem chainge da igus no final da sua vida útil. Independente do fabricante. Você receberá um voucher
A igus apoia a economia circular dos plásticos e está investindo em reciclagem química

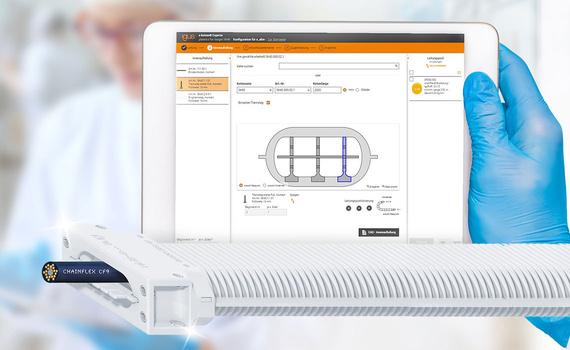

Configurador da separação interna da e-skin

Configurador de separação interior para a e-skin

Com o configurador de separação interna para os tubos corrugados e-skin, você pode criar variantes de enchimento em apenas alguns segundos e configurar tubos corrugados e-skin completos com separação interior e suportes de montagem.

Fácil de encaixar
Evitar erros de enchimento devido à orientação de enchimento integrada
Criação automática de uma lista de peças e desenho com dimensionamento
Fácil de apresentar uma consulta e encomendar o tubo corrugado completo com cabos chainflex e separações internas na configuração desejada.

Configure a separação interior agora

Peça uma amostra grátis!

Você está interessado em nosso e-skin, mas gostaria de vê-lo primeiro antes de tomar uma decisão final?

Solicite agora uma amostra grátis

Classificação IPA - Relatório nº IG 1907-1125 - 0.SK28.068.02.1 e-skin

A mangueira corrugada aprimorada para aplicações em salas limpas recebeu o 2º prêmio no prêmio Fraunhofer de tecnologia limpa de 2018.

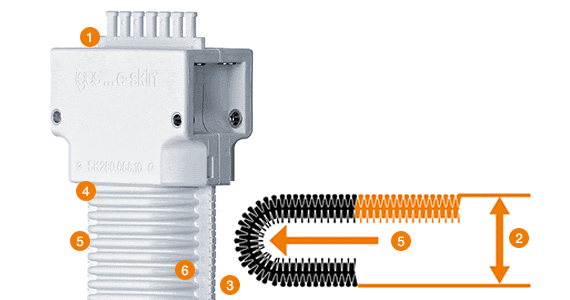

Detalhes técnicos

1 Suportes de montagem: fortes, com alívio de tensão integrado

2 Espaço de instalação pequeno: raios de curvatura pequenos

3 Aplicação não suportada devido a batentes na parte superior da e-skin

4 Sala limpa ISO Classe 1: praticamente sem desgaste ou abrasão

5 Compatível com cabos: raio de curvatura mínimo definido

6 Fácil de montar: as travessas superior e inferior podem ser abertas para facilitar o enchimento

Mangueira corrugada comercialmente disponível

e-skin da igus

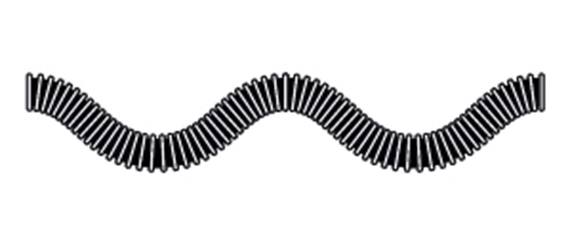

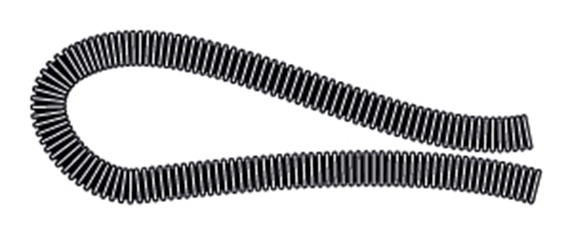

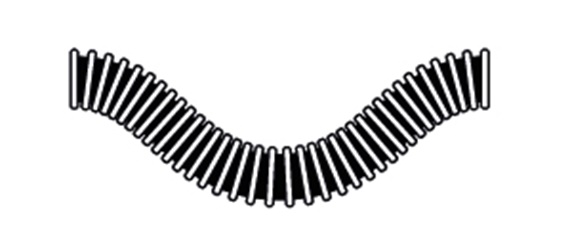

Tubos corrugados têm consistentemente o mesmo raio de curvatura

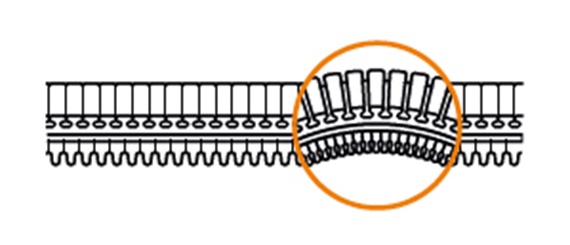

e-skin consiste em duas conchas (superior/inferior). O movimento pode ser definido configurando as cascas.

As mangueiras corrugadas têm pouca ou nenhuma rigidez inerente. O e-rib é

diferente

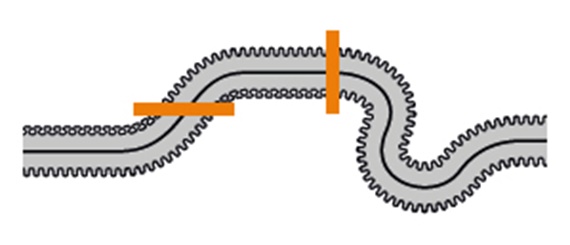

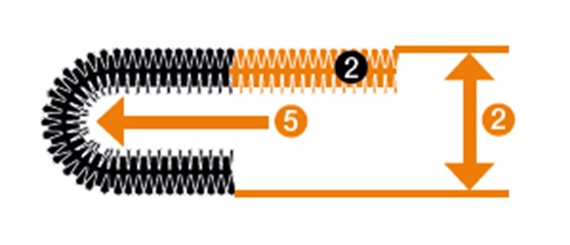

e-skin é adequado para comprimentos curtos sem suporte em um pequeno espaço de instalação (2) e tem um raio de curvatura definido (5)

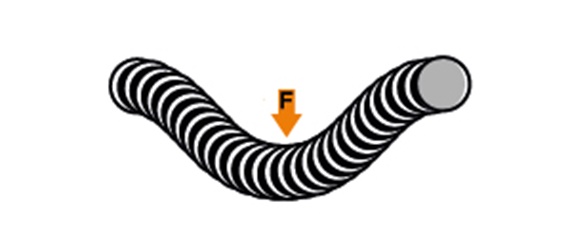

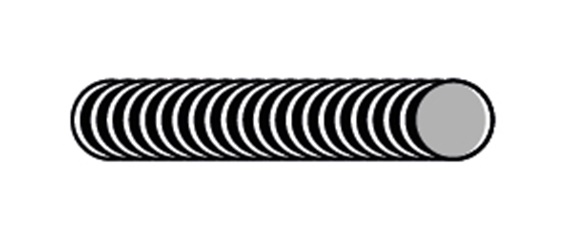

Nenhuma/pouca estabilidade em caso de aplicação de força lateral

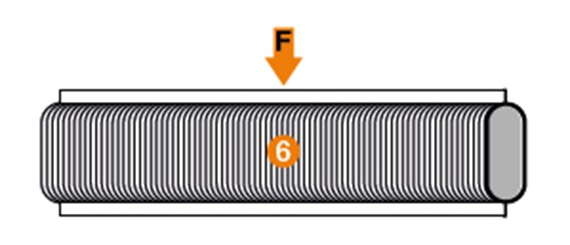

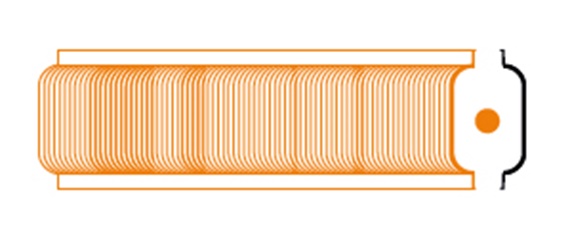

Estabilidade lateral graças à geometria oval (6) da e-skin

Mangueiras corrugadas não podem ser usadas sem suporte

e-skin® suporta a si mesmo e pode ser usado para comprimento curto sem suporte

Mangueiras corrugadas (para aplicações dinâmicas) podem ser abertas

e-skin® pode ser aberto, fácil de preencher

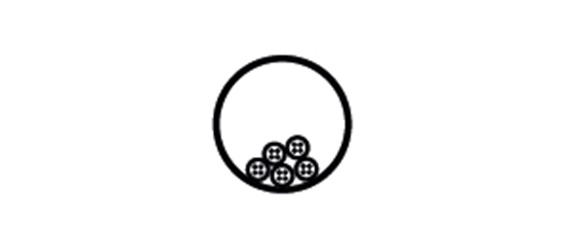

O interior da mangueira não pode ser dividido

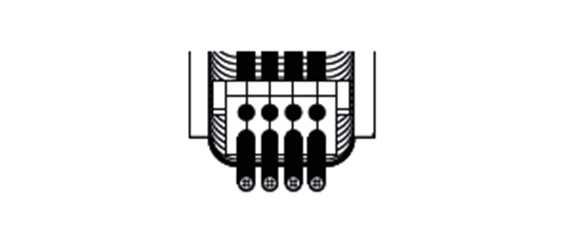

e-skin® pode ser equipado com uma separação interior

Como é instalado um tubo corrugado e-skin? - Instruções de instalação

No vídeo, mostramos a rapidez com que as conchas superior e inferior do e-skin podem ser abertas e fechadas para facilitar o preenchimento.

Testados no laboratório de testes da igus para a utilização real

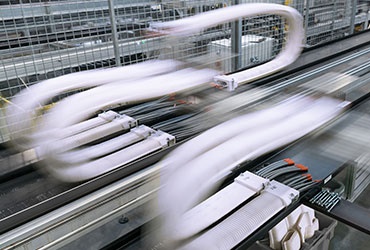

teste contínuo

Desenvolvido para aplicações em salas limpas, o e-skin foi testado em condições reais com 6,4 milhões de golpes duplos a 3 m/s em laboratório.

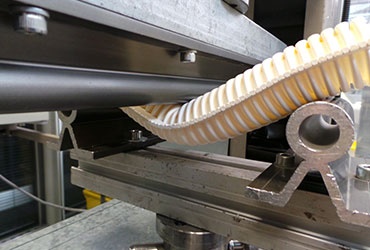

Teste de flexão

Os testes de flexão padrão mostram que a e-skin é bastante flexível. Só dobram, sob cargas que também quebrariam outras esteiras porta cabos.

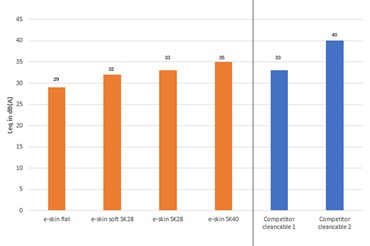

Medição do nível de ruído

Este teste mostra o quão silenciosos são os tubos corrugados 'e-skin' e os cabos 'e-skin flat' para salas limpas. Comparado com os tubos corrugados e-skin, o nível de ruído do cabo plano e-skin para sala limpa é de apenas 29dB(A).
