iglidur® L350 - dados do material

Tabela de dados de materiais

Especificações gerais	Unidade	iglidur® L350	Método de teste
Densidade	g/cm³	1,54
Cor		cinza escuro
Absorção máxima de umidade a 23 °C/50% h.r.	% do peso	0,4	DIN 53495
Máx. absorção total de umidade	% do peso	1,4
Coeficiente de atrito deslizante, dinâmico, contra o aço	µ	0,07 – 0,18
valor do pv, máx. (seco)	MPa x m/s	3,00
Propriedades mecânicas
Módulo de elasticidade	MPa	15.882	DIN 53457
Resistência à flexão a +20 °C	MPa	210	DIN 53452
Força de compressão	MPa	210
Máximo recomendado. pressão superficial (20°C)	MPa	59
Dureza shore-D		80	DIN 53505
Propriedades físicas e térmicas
Máx. temperatura de aplicação a longo prazo	°C	+180
Máx. temperatura de aplicação a curto prazo	°C	+210
Temperatura mínima de aplicação	°C	-100
Condutividade térmica	[W/m x K]	0,61	ASTM C 177
Coeficiente de expansão térmica (a 23 °C)	[K^-1 x 10^-5]	7	DIN 53752
Propriedades elétricas
Resistência específica ao volume	Ωcm	> 10⁵	DIN IEC 93
Resistência superficial	Ω	> 10⁵	DIN 53482

Tabela 01: Tabela de materiais iglidur® L350

Baixar ficha técnica

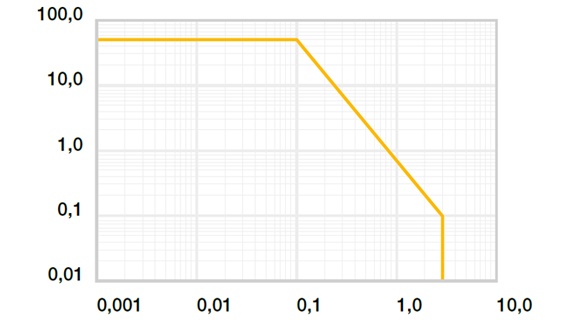

Diagrama 01: Valores de pv permitidos para o iglidur® L350

valores-pv do iglidur® L350

Com o iglidur L350, agora outro material livre de lubrificação e manutenção está disponível, que é projetado para velocidades elevadas contínuas. Devido à baixa expansão térmica e baixa absorção de umidade, as buchas podem ser fabricadas com um potencial mínimo de expansão. O iglidur® L350 é especialmente adequado para uso em ventiladores, sopradores ou motores elétricos – e também os custos são mais baixos.

Diagrama 01: Valores de pv permitidos para buchas autolubrificantes iglidur® L350 com uma espessura de parede de 1 mm em operação a seco contra um eixo de aço, a +20°C, montado em uma carcaça de aço

X = Velocidade de superfície [m/s], Y = Carga [MPa]

Médio	Resistência
Álcool	+
Hidrocarbonetos	+ até 0
Graxas lubrificantes, óleos sem aditivos	+
Combustíveis	+
Ácidos diluídos	+
Ácidos fortes	+
Alcalinos diluídos	+
Fortes alcalinos	+

Tabela 02: Resistência material do iglidur® L350 à temperatura ambiente [+20°C]
+ resistente 0 resistência limitada - não-resistente

Propriedades elétricas

Resistência específica ao volume	> 10⁵ Ωcm
Resistência superficial	> 10⁵ Ω

Tabela 03: Propriedades elétricas do iglidur® L350

Absorção de umidade

A baixíssima absorção de umidade de 0,4% de peso em condições climáticas padrão e 1,4% de peso com absorção máxima de água também permite a operação contínua em alta umidade ou em meios líquidos.

Vácuo

No vácuo, a umidade é liberada como vapor. Devido a sua baixa absorção de umidade, o uso em um vácuo é possível.

Resistência à radiação

Buchas autolubrificantes no material iglidur® L350 são resistentes até uma intensidade de radiação de 2 x 10² Gy. As radiações mais elevadas afetam o material e podem resultar em uma diminuição significativa das propriedades mecânicas.

Resistência à UV

As propriedades materiais das buchas autolubrificantes iglidur® L350 não mudam sob os raios UV ou outros efeitos climáticos.

Propriedades mecânicas

Com o aumento das temperaturas, a resistência à compressão das buchas autolubrificantes iglidur® L350 diminui. O diagrama 02 mostra esta relação inversa. A pressão máxima da superfície é um parâmetro de material mecânico. Nenhuma conclusão sobre as propriedades tribológicas pode ser tirada disso.

Pressão superficial máxima recomendada em função da temperatura (59 MPa a +20°C)

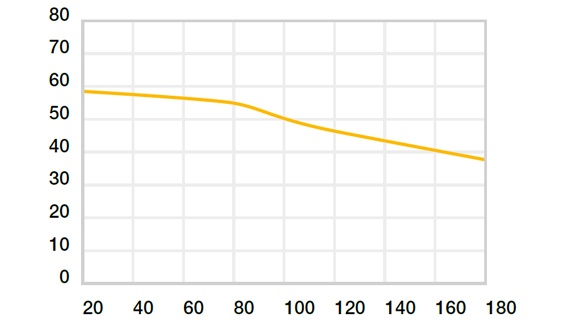

Diagrama 02: Pressão superficial máxima recomendada de uma função da temperatura (59 MPa a +
°C)
20 X = Temperatura [°C], Y = Carga [MPa]

Deformação sob carga e temperatura

O diagrama 03 mostra a deformação elástica do iglidur® L350 sob cargas diferentes. Com a máxima pressão superficial recomendada de 59 MPa, a deformação é inferior a 2,5 % à temperatura ambiente. Uma deformação plástica pode ser insignificante até este valor. No entanto, também depende do ciclo de trabalho da carga.

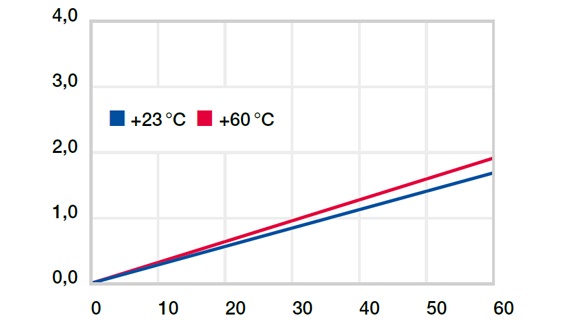

Diagrama 03: Deformação sob pressão e temperatura

X = Carregamento [MPa], Y = Deformação [%]

Velocidade máxima de funcionamento

m/s	Rotativo	Oscilante	linear
Contínuo	3,0	1.5	4,0
Curto prazo	4,0	3,0	6,0

Tabela 04: Máx. velocidade de superfície do iglidur® L350

Velocidades superficiais permitidas

O iglidur® L350 foi desenvolvido especialmente para velocidades de superfície altas
com cargas baixas. Devido a alta resistência à temperatura
do iglidur® L350, o limite físico
da bucha,
aumentou significativamente. Além disso, o desgaste
extremamente baixo permite alcançar rapidamente longas distâncias de deslizamento
no caso de altas velocidades periféricas. As velocidades máximas
são mostradas na tabela ao lado.

iglidur® L350	Temperatura de aplicação
Mínimo	- 100 °C
A longo prazo, no máximo	+ 180 °C
Máximo, a curto prazo	+ 210 °C
Além disso, garantir axialmente a partir de	+ 140 °C

Tabela 05: Limites de temperatura para iglidur® L350

Temperaturas

A curto prazo, as buchas autolubrificantes iglidur® L350 podem ser usadas em temperaturas de até +210 °C. Note que a partir de temperaturas de +140°C é recomendada uma fixação mecânica da bucha. Temperaturas mais altas também podem fazer com que a bucha perca sua posição ajustada à prensa e se mova no furo.

Coeficientes de atrito dependendo da velocidade

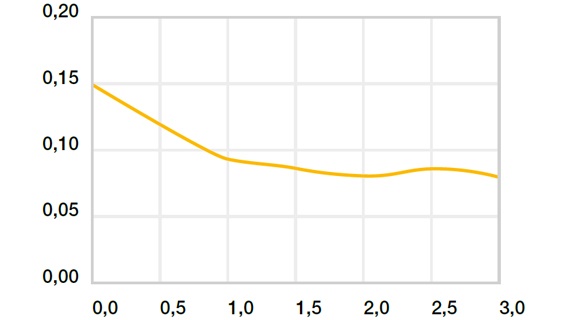

Diagrama 04: Coeficiente de atrito em função da velocidade de superfície, p = 0,75MPa

X = Velocidade de superfície [m/s] Y = Coeficiente de atrito μ

Desgaste e fricção

O coeficiente de atrito muito baixo permanece, mesmo em altas velocidades. O diagrama 04 mostra esta relação em um eixo de aço a 0,75 MPa de pressão superficial.

iglidur® A300	Seco	Graxas	Petróleo	Água
C. o.f. µ	0,07 - 0,18	0,06	0,04	0,03

Tabela 06: Coeficientes de atrito para iglidur® A350 contra aço (Ra = 1 µm, 50 HRC)

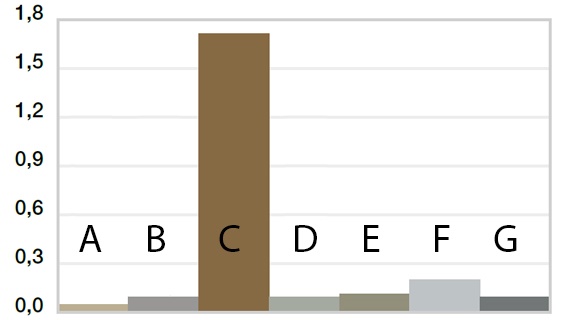

Diagrama 05: Desgaste, rotação com diferentes materiais de eixo, p = 1MPa, v = 0.3m/s

Y= Desgaste [ /km]

Materiais de eixo

O diagrama 05 compara o desgaste de uma bucha sinterizada com o das buchas autolubrificantes em materiais iglidur® L500 e L350. A uma velocidade de superfície de 1,5 m/s ou mais, o desgaste da bucha sinterizada aumenta exponencialmente enquanto o desgaste das buchas autolubrificantes iglidur® permanece quase o mesmo até uma velocidade de mais de 3 m/s.

A = Alumínio, anodizado
B = Aço de corte livre
C = Cf53
D = Cf53, cromado duro
E = St37
F = V2A
G = X90

materiais dos veios

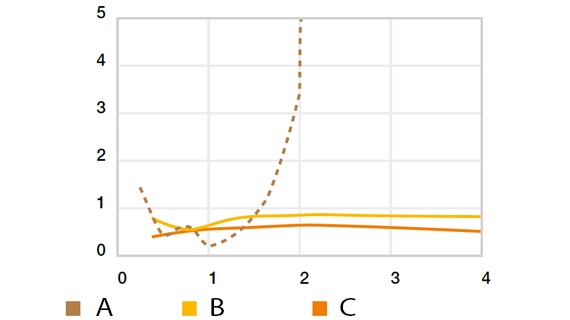

Diagrama 06: Desgaste rotativo contra Cf53, p = 0,25 MPa, T = +23°C

X = Velocidade de superfície, [m/s], Y = Taxa de desgaste [
/km] A = Bucha sinterizada, B = iglidur® L350, C = iglidur® L500

Coeficiente rotativo de atrito - "Alta velocidade" contra Cf53, p = 1 MPa (exceto para iglidur® L250), T = +23 °C

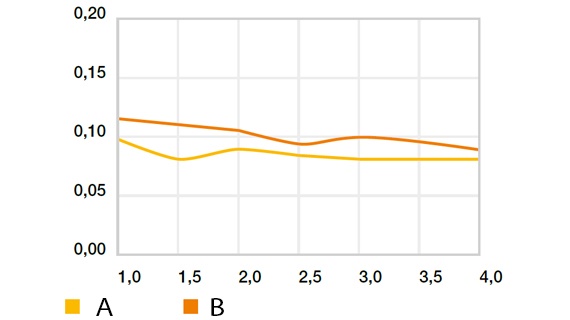

Diagrama 07: Coeficiente de atrito rotativo - "Alta velocidade" contra Cf53, p = 1 MPa (exceto para iglidur® L250), T = +23°C

X = Velocidade de superfície [m/s], Y = Coeficiente de atrito [μ]
A = iglidur® L350, B = iglidur® L500

Diâmetro d1 [mm]	Eixo h9 [mm]	iglidur® A350 F10 [mm]	Carcaça H7 [mm]
a 3	+0,000 +0,010	+0,006 +0,046	–0,025 +0,000
> 3 a 6	+0,000 +0,012	+0,010 +0,058	–0,030 +0,000
> 6 a 10	+0,000 +0,015	+0,013 +0,071	–0,036 +0,000
> 10 a 18	+0,000 +0,018	+0,016 +0,086	–0,043 +0,000
> 18 a 30	+0,000 +0,021	+0,020 +0,104	–0,052 +0,000
> 30 a 50	+0.000 +0.025	+0,025 +0,125	–0.062 +0.000
> 50 a 80	+0,000 +0,030	+0,030 +0,150	–0,074 +0,000
> 80 a 120	+0,000 +0,035	+0,036 +0,176	–0,087 +0,000
> 120 a 180	+0,000 +0,040	+0,043 +0,203	+0,000 +0,100

Tabela 07: Tolerâncias importantes para bucha autolubrificante de acordo com a ISO 3547-1 após o ajuste de pressão

Tolerâncias de instalação

As buchas autolubrificantes iglidur® L350 são buchas padrão para eixos com tolerância h (mínimo recomendado h9). As buchas autolubrificantes são projetadas para ajuste por pressão em um alojamento usinado para uma tolerância H7. Após ser instalada em um alojamento com dimensão nominal, em casos padrão, o diâmetro interno se ajusta automaticamente às tolerâncias F10. Para dimensões particulares, a tolerância difere dependendo da espessura da parede (consulte a tabela de gama de produtos).
