Configurador de
equipamentos para robôs

Esteiras porta cabos multieixos para robôs - triflex® R

Em aplicações 3D, movimentos de rotação fazem parte da vida cotidiana. Aqui são necessárias esteiras porta cabos, para guiar em segurança e proteger os cabos para robôs. A esteira porta cabos triflex R (TRE, TRC e TRL) foi desenvolvida especificamente para robôs exigentes de vários eixos. Devido à sua elevada absorção de força de tração e elevada flexibilidade, a esteira porta cabos permite uma rotação de aproximadamente ±10° por elo com movimentos complicados nos eixos verticais. Comparativamente com mangueiras de proteção de cabo, a triflex R oferece uma solução com raio de curvatura definido, o que aumenta significativamente a vida útil dos cabos e mangueiras.

Precisando de suporte de nossos especialistas?

Entre em contato conosco!

Visão geral de produtos

Procuro um sistema de esteiras porta cabos para eixos 2-6 em um robô industrial, e também peças sobressalentes ou acessórios para guiar cabos ou mangueiras em segurança no robô.

Ir para produtos + loja

Suporte técnico + função para fazer upload do seu desenho

Não tenho certeza de qual esteira porta cabos devo escolher para a minha aplicação e preciso de mais informações.

Contato + função para carregar o seu desenho

2 Configuradores

Utilizar o Quick Robot para encontrar o sistema certo para o seu robô
Utilizar o configurador de separações internas para encontrar o tamanho otimizado da esteira porta cabos

Ir para os configuradores

Inovações de 2021 e 2020

Aqui encontrará os mais recentes produtos e melhorias de produtos no campo da robótica.

Ir para inovações

TRX | revolucionando as esteiras porta cabos para robôs

Telescópicas e dobráveis combinadas em uma única esteira porta cabos

A TRX acrescenta às funções da série triflex R, as características de um sistema telescópico
Graças ao seu design patenteado, os elos da TRX permitem uma compensação de comprimento até 40%entre elos, sem perderem força de torção entre eles .
O elástico dentro da TRX leva sempre os elos de volta ao seu ponto de partida, e a força de retração pode ser ajustada através do elástico
Redução de peso até 83% em comparação com uma solução com sistema de retração (RSP)
Atualmente, o estudo de desenho da TRX é 100% compatível com a TRE.70.110.0B, outros tamanhos de esteiras porta cabos estarão disponíveis.

Mais sobre a TRX

Amostra gratuita das esteiras TRC e TRE

robustas, com elevada força de tração, fechadas ou abertas

Veja você mesmo a qualidade dos nossos produtos
A amostra fornece informação adicional sobre o produto que não é imediatamente detectável

Componentes da amostra:

3 elos TRC.100.145.0
3 elos da esteira TRE.100.145.0.B
1 suporte de montagem com alívio de tensão

Peça uma amostra da esteira TRC/TRE

Amostra gratuita TRL e TRLF

Leves, econômicas, flexíveis, com abertura

Veja você mesmo a qualidade da esteira triflex R light
A amostra fornece informação adicional sobre o produto que não é imediatamente detectável

Componentes da amostra:

3 elos TRL.100.145.0
3 elos da esteira TRLF.100.145.0.B
1 suporte de montagem leve com alívio de tensão

Peça uma amostra de TRL/TRLF

Extensão do configurador de sistemas para robôs através de:

20 robôs de colaboração da Universal Robots, Techman Robots, Kuka e Yaskawa
Quantec-2 da Kuka
Série GP da Yaskawa

Isto proporciona 2.000 variações adicionais, agora com um total de até 12.500 variantes de equipamento numa única ferramenta.

Suas vantagens em um relance:

Raio de curvatura mínimo definido para o guiamento seguro dos cabos e mangueiras em aplicações de movimentação
Também como solução completa, incluindo os cabos para a esteira porta cabos
Elevada resistência à torção e batente de torção definido
Construção modular, o comprimento pode ser facilmente aumentado ou reduzido
Opção com haste de fibra
Montagem fácil
Preenchimento fácil
Disponíveis rapidamente em estoque

Novas possibilidades de sistemas de fornecimento de energia para o robô SCARA

A solução para cabos Scara permite uma maior estabilidade a altas velocidades

Largura nominal 29 mm (interna)
Tamanho 23 & 36 mm em planejamento
O pilar para condução de cabos em robô Scara
Pode ser facilmente trocado
Montagem rotativa
Para o aumento da vida útil das mangueiras corrugadas usadas para robôs Scara.

Mais em soluções para cabos SCARA

Esteiras porta cabos para eixos 2-6

triflex R-TRE.B

Construção simples – para um preenchimento fácil e rápido

TRE – para uma rápida inserção dos cabos

triflex R-TRC

Versão fechada – para a máxima proteção

TRC – modelo fechado

triflex® R TRC.40 em material ESD

Versão fechada – para a máxima proteção contra poeiras e faíscas

mais informações sobre a TRC ESD

triflex R-TRCF

Versão fechada – possível abrir totalmente

TRCF – alternativa leve com elos que podem ser abertos

triflex R-TRL

Versão leve – econômica e de instalação rápida

TRL – leve com construção simples

triflex R-TRLF

Versão leve – econômica e de preenchimento rápido

TRLF – leve e com elos que podem ser abertos

Sistemas de retração e acessórios para eixos 3-6

Sistema triflex RS

Sistema de retração com hastes de fibra
Pode ser utilizado com as versões TRE e TRC
Impede a formação de laços no braço robótico
Adaptador para todos os modelos de robô comuns
Possibilidade de fixações adicionais utilizando cobertura
Força de retração definida

Módulo universal triflex RS

Sistema triflex RSP

Sistema de retração com cilindro pneumático
Pode ser utilizado com TRC/TRE/TRCF
Tamanhos 60-125
A força de retração é ajustável
A força de retração é quase linear
Para forças de retração elevadas

Sistema de retração pneumática triflex RSP

Sistema triflex RSE com deflexão

Sistema de retração com bandas de elastômero
Rolamento guia como no RSP
Pode ser utilizado com TRC/TRE
Para os tamanhos 40/50
Para robôs pequenos
Pesa apenas 1,8 kg
Construção compacta

Sistema triflex RSE – impede a formação de laços

Sistema linear triflex RSE

Sistema de retração com bandas de elastômero
Pode ser utilizado para as versões TRE, TRC e TRCF
Tamanhos 40-100
Econômicos
Redução de espaço
Instalação simples

Sistema de retração linear triflex® RSE

Módulos de haste de fibra

Podem ser utilizados com esteiras porta cabos TRC e TRE
Muito econômicas
Sem deflexão
Montagem fácil
Fácil de ajustar
Terminal de fixação totalmente ajustável

Módulos de haste de fibra com pré-tensão direcional

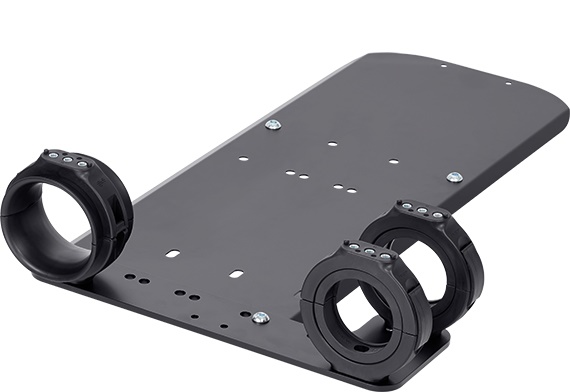

Conjunto de instalação universal para hastes de fibra

A conexão perfeita para módulos de hastes de fibra
A melhor, mais simples, mais econômica, mais segura e mais forte fixação de um módulo de hastes de fibra
Para 3-6 eixos
Adequado a quase todos os tipos de robôs devido à placa de montagem

Ir para conjunto de montagem universal

Unidade de ajuste para sistemas de retração RS e RSP

Instalar sistemas de retração RS e RSP de acordo com a aplicação desejada
Flexibilidade de projeto
Peso adicional baixo

Unidade de ajuste RS e·RSP

Acessórios para robôs

Suportes de montagem padrão

Para esteiras porta cabos TRC/TRCF/TRE/TRL/TRLF
Com e sem elementos de alívio de tensão
Também disponível como elo intermédia
Com buchas oscilantes para uma maior flexibilidade

Ir para suportes de montagem padrão

Suportes de fixação leves

Para as esteiras porta cbos TRL (leve)
Também compatíveis com TRC/TRE
Com e sem elementos de alívio de tensão
Também disponível como suporte intermédio.

Ir para suportes de montagem leves

Conexões para serviços pesados

Conexão para mangueiras grandes, rígidas ou numerosas
Oferece montagem segura para braçadeira CFX

para as conexões pesadas

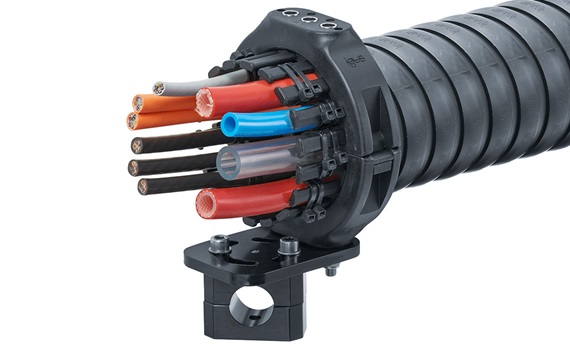

Conexões compactas

Com e sem alívio de tensão
Economizam espaço
Folga da bucha infinitamente ajustável

Ir para conexões compactas triflex

Kit de substituição rápida

O pacote pode ser substituído muito rapidamente
Substituição sem ferramentas
Não é necessário repetir o alinhamento do pacote
Pacotes de substituição plug-and-play

Ir para o kit de troca rápida

Braçadeiras para fixação ao eixo 6

Para vários fabricantes e modelos de robôs
Montagem fácil e rápida
Garante espaçamento constante entre o pacote e o eixo 6

Ir para braçadeiras

Acessórios triflex® R para sistemas de guiamento TRC/TRE

Passagens deslizantes triflex R

Com e sem rolamento oscilante
Para orientação protegida sobre o braço robótico

para as passagens de deslizamento

Protetores triflex R

Também protege contra o desgaste
Montagem fácil
Podem ser substituídas rapidamente

Ir para protetores

Mangas de proteção

Protege contra lascas e respingos de metal a até 420°C
Protege do aumento do desgaste
Protege de tinta ou semelhantes

Ir para mangas de proteção

Bloqueadores TRE: componente pequeno, grande efeito

Garante suporte máximo para a esteira porta cabos TRE no suporte de montagem.

Encomende novamente os bloqueadores TRE

Sistemas para o eixo 1

twisterchain

Esteira porta cabos externa ao eixo 1
Ângulos de rotação até 540°
Sistema modular de calha guia
Esteira porta cabos com abertura de ambos os lados
4 alturas interiores de 28 mm a 56 mm
Larguras interiores de 50 mm a 200 mm
Separação interior modular
Para velocidades de rotação até 4 m/s
Pode ser configurada para vários robôs

Para a loja twisterchain

Sistema de fornecimento de energia rotativo - RBR

O padrão para movimentos circulares

Ângulos de rotação de até 540° (em um nível)
Possibilidade de ângulos de rotação de 900° ou mais
Ângulo de rotação máximo em um espaço de instalação mínimo
Velocidade de rotação de até 360°/s
Mais leve e mais compacto do que as esteiras porta cabos estáticas
Forças de deslocamento mínimas e máxima vida útil
Construção modular com opções de instalação padrão
Alívio de tensão integrado e condução de cabos diretamente na calha guia

Fonte rotativa de energia

Suporte giratório

Rotação de 1 eixo até 270°

A solução mais rápida e fácil para rodar o robô em um raio de 270° em várias aplicações.
Montado em um instante com o adaptador correspondente para várias séries de robôs

Ir para suporte giratório

Sistema de esteiras porta cabos para cobots

Braçadeiras de cobot com Velcro

Instalação flexível, econômica e rápida

A fita de velcro de 1 m torna a braçadeira ajustável para quase qualquer diâmetro de braços cobot.
Livres de silicone e, por isso, adequadas para a indústria automóvel
Construção compacta e suave
Construção estreita e leve

Ir para a página das braçadeiras de cobot
