Eixos lineares com acionamento de correia dentada

Colagem de eixos com correia dentada e vários eixos lineares igus em diferentes tamanhos e modelos.

Os eixos lineares drylin com acionamento por correia dentada são adequados para muitas tarefas de posicionamento e ajuste. A guia de perfil drylin W, isenta de lubrificação, atua como guia linear e uma correia dentada atua como acionamento. O curso pode ser selecionado individualmente. Graças ao design leve que utiliza polímero e alumínio, os eixos lineares da igus com acionamento por correia dentada têm baixa inércia, o que os torna altamente eficientes.

Tanto em espaços confinados quanto em aplicações que exigem suporte de alto torque, a série de unidades lineares com acionamento por correia dentada oferece a solução certa, tanto como um sistema único quanto em projetos de pórtico. Todos os eixos de correia dentada drylin® podem ser encomendados configurados prontos para conexão com motores drylin® e-step e motores DC. Nesta página, você encontrará várias versões de nossos eixos de correia dentada. Se não conseguir encontrar o eixo certo, nossos especialistas terão prazer em aconselhá-lo.

O que você encontrará nesta página:

Visão geral de nossos eixos de correia dentada
Vantagens dos eixos de correia dentada
Estrutura de um eixo de correia dentada

Configurador gratuito
Exemplos de aplicação com eixos de correia dentada
Amostra grátis e white paper

Visão geral de nossos eixos de correia dentada

Aqui você encontrará uma visão geral do nosso portfólio de produtos de eixos lineares com correias dentadas. Seja com reverso, compacto ou como um sistema modular - aqui você encontrará a unidade linear certa.

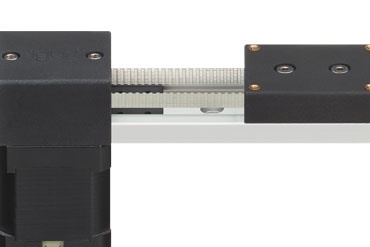

Eixo linear com acionamento por correia dentada e carro guia.

Construção compacta

Realiza muitas tarefas de posicionamento
Possibilidade de conexão do motor
Alturas de instalação de baixo perfil

Mais sobre o tipo compacto

Eixo linear com acionamento por correia dentada e carro.

Posicionamento reverso

Ajuste rápido de direita/esquerda
Compacto com um trilho duplo drylin W de baixo perfil
Com flange angular

Mais sobre os eixos lineares reversos

Eixo linear com acionamento por correia dentada para movimentos precisos em uma aplicação industrial.

Gama específica à indústria

Para aplicações de até -30°C (LT)
Para uso subaquático (UW)
Para contato com respingos de água (SW)

Mais sobre as séries específicas ao setor

Eixo linear com acionamento por correia dentada da linha ZLW.

Sistema modular aberto

Extensão variável do eixo de 120/160/200 mm
Versão leve em alumínio
Versão em aço inoxidável livre de corrosão

Mais sobre nossos eixos modulares

Acionamento por correia dentada em um eixo linear com suporte metálico.

Eixo cantiléver

Unidade de acionamento instalada permanentemente
Carga axial máxima: 50N
Leve

Comprar eixo cantiléver ZAW-1040

Eixo linear elétrico com acionamento por correia dentada.

Eixo de correia dentada com motor

Comprimentos de curso definidos (300/500/1000 mm)
Operação livre de manutenção sem lubrificação externa
Montagem rápida

Comprar eixo com correia dentada elétrica

Eixo linear em miniatura com acionamento por correia dentada e carro.

Eixo linear de baixo perfil ZLN-40

Design de baixo perfil, 27 mm de altura
Carga vertical a partir de 30N
Com motores de passo NEMA e motores de corrente contínua EC/BLDC

Comprar o eixo linear plano ZLN-40

Eixo linear com carros-guia e fusos para uma solução de automação ajustável.

Eixo de correia dentada em tandem ZLWT

Eixo de correia dentada tandem compacto com duas correias dentadas em uma unidade
Pronto para ser conectado ao motor e ao sistema de controle
drylin® W bucha de substituição

Comprar eixo de correia dentada em tandem

Eixo de correia dentada drylin ZLW-1040-E em alumínio com carro.

Eixo da correia dentada Econ

Operação silenciosa e design de baixo perfil
Correias dentadas com pré-carga de mola
Perfil de alumínio anodizado resistente à torção
Cargas de até 20N

comprar eixo de correia dentada econômica

Vantagens dos eixos de correia dentada

Se você estiver procurando um eixo para altas velocidades e movimentos dinâmicos, os eixos de correia dentada geralmente são a primeira opção. Aqui você pode ver as vantagens do acionamento linear com o auxílio de uma correia dentada em comparação com outros sistemas:

100% livre de lubrificação

Funcionamento silencioso

Construção compacta

Uso subaquático

Especificamente para funcionamento contínuo

Muito econômicos

Estrutura de um eixo de correia dentada

Um eixo de correia dentada é um sistema versátil usado em várias aplicações. Aqui você encontrará todos os principais elementos que compõem a estrutura de um eixo de correia dentada.

Guia linear com marcações numeradas em um sistema igus.

1. Suportes de extremidade com rolamento de esferas
A deflexão é um componente crucial do eixo da correia dentada. Ela permite que a correia dentada mude de direção e garante um movimento de baixo atrito. Os rolamentos rígidos de esferas oferecem baixa resistência ao rolamento e alta capacidade de carga.

2. Guia linear sem lubrificação com buchas autolubrificantes de polímero
A guia linear é responsável pela orientação precisa do carrinho ao longo do eixo. Aqui são usadas buchas autolubrificantes de polímero isentas de lubrificação. Essas buchas não precisam de manutenção, são silenciosas e resistentes à contaminação. Elas garantem movimentos de baixo atrito e alta precisão de posicionamento.

3. Orientação
O carrinho é o elemento móvel do eixo da correia dentada. Ele desliza ao longo da guia linear e carrega a carga. Dependendo da aplicação, os carrinhos podem ser selecionados em diferentes tamanhos e designs.

4. Correia dentada de poliuretano (PU) ou neoprene
A correia dentada transmite o movimento do motor para o carrinho. As correias dentadas de poliuretano (PU) e de neoprene são materiais particularmente adequados para essa finalidade. As correias dentadas de PU oferecem alta resistência à tração, baixo elongação e são resistentes a óleo e produtos químicos. As correias dentadas de neoprene são resistentes à temperatura e são adequadas para aplicações na faixa de temperatura média.

5. Trilho de alumínio
O trilho de alumínio forma a estrutura básica do eixo da correia dentada. Ele se baseia em nossa comprovada tecnologia linear de trilho drylin® W. Graças ao material, o trilho é leve, rígido e livre de corrosão.

configurador de tecnologia de acionamento

Eixos de correia dentada personalizados de acordo com seus desejos

Com o configurador online para tecnologia de acionamento, você pode inserir seus requisitos e receber acionamentos lineares com fuso de avanço, correia dentada ou cremalheira e pinhão, que podem ser configurados de acordo com suas necessidades. Motores, controles de motor e outros acessórios para seus acionamentos lineares também podem ser encomendados diretamente.

Configuração rápida e fácil
Acessórios opcionais
Lista detalhada de peças
Entrega rápida*

Ir para o configurador de tecnologia de acionamento*Você também pode encontrar atuadores lineares pré-configurados em nossa loja online.

Exemplos de aplicação com eixos de correia dentada

Robôs offshore - Inspeção, limpeza & reparo

A Remotion é uma empresa norueguesa que fabrica robôs para o setor de petróleo e gás offshore. Os robôs usam tecnologia magnética para realizar operações perigosas, como inspeções, limpeza e reparos de estruturas abaixo e acima da linha d'água. Nossas soluções de tecnologia de buchas, guias lineares e acionamentos sem lubrificação funcionam perfeitamente em conjunto para fornecer uma solução leve e robusta para uso em ambientes com respingos e subaquáticos.

Ir para a aplicação

Robô de limpeza Remotion sobre uma superfície com marcas de lama em uma aplicação.

Impressora 3D para concreto l Solução sem lubrificação para ambiente empoeirado

O uso de cimento cria um alto nível de carga de poeira na impressora 3D para concreto, que os produtos precisam suportar. Além disso, é necessário ter a maior vida útil possível e uma manutenção rápida. Nossas soluções de buchas e acionamentos lineares sem lubrificação garantem uma longa vida útil, apesar da sujeira e da contaminação.

Ir para a aplicação

Uma impressora 3D constrói um grande muro curvo em uma obra ao ar livre.

Tecnologia de acionamento elétrico em um sistema de posicionamento automatizado

Ao contrário dos sistemas tradicionais de rolamentos de esferas recirculantes, as buchas autolubrificantes drylin® operam com elementos deslizantes. Essa visão geral de aplicações mostra as mais diversas áreas de aplicação para acionamentos lineares livres de manutenção da linha de produtos drylin®.

Ir para a aplicação

Estação de separação da igus em um ambiente de feira ou exposição.

Mais exemplos de aplicação

Aqui você encontrará muitos outros exemplos de aplicação de nossos clientes de todos os setores. Descubra as aplicações em que as unidades lineares da igus® já foram usadas.

Para os exemplos de aplicação

Mancais de deslizamento em aplicações industriais para máquinas de construção, turbinas eólicas e produção.

Amostra grátis & white paper

Apoio para os pés em estojo com lupa destacada.

Amostra de fuso de avanço em miniatura

Faça o pedido do seu módulo linear em miniatura drylin® em um prático estojo agora mesmo e veja nossos produtos com seus próprios olhos.

Solicitar amostra

Whitepaper drylin E: acionamento por correia dentada ou por fuso para módulos lineares.

Download do white paper

Eixo linear com acionamento por fuso de avanço ou correia dentada? Descubra quais elementos de acionamento valem a pena e quando.

Baixar o documento técnico

Mais informações sobre eixos de correia dentada

Existe a possibilidade de uma manutenção fácil e rápida?

Substitua o revestimento facilmente e economize tempo
O inovador pillow block drylin W WJ200UMA facilita ainda mais a substituição do revestimento da bucha autolubrificante - sem grandes esforços de desmontagem para seu sistema linear com acionamento por correia dentada. Com a ferramenta fornecida, o revestimento da bucha pode ser substituído em segundos. Isso economiza um tempo valioso e reduz os custos!

Manutenção direta e inteligente no trilho
Elemento deslizante resistente ao desgaste feito de iglidur J200

Comprar mancal WJ200UMA

Mancal com setas de montagem em um eixo.

Quais são os dados técnicos das unidades lineares com acionamento por correia dentada?

Dados técnicos: eixos lineares com acionamento por correia dentada

Material da correia dentada?
Comprimento máximo do curso?
Peso sem ciclo?
Aqui você encontrará respostas para perguntas técnicas importantes e uma visão geral de todos os dados

Ir para dados técnicos

Eixo de correia dentada com desenho cotado de curso, comprimento e medidas de conexão.

Quais motores posso conectar aos eixos da correia dentada?

Automação com motores de passo, motores de corrente contínua e motores EC/BLDC
A igus oferece uma ampla gama de motores elétricos para eixos lineares e manuseio industrial geral. Eles usam motores de passo híbridos ou motores de corrente contínua em acionamentos de fuso de avanço, correia dentada e cremalheira e pinhão. Os motores elétricos completam a linha de tecnologia de automação da igus. Sistemas inteiros de manuseio podem, portanto, ser configurados em combinação com eixos lineares com acionamento por correia dentada.

Mais informações sobre motores elétricos:
