  5. Elementos de fixação

Abraçadeiras de fixação para em calhas articuladas

Terminais de fixação com sistema favo de abelha CFU

Terminais de fixação com sistema favo de abelha CFU

Fixação em apenas alguns segundos

  • Fixação 80% mais rápida
  • Basta inserir os cabos e as mangueiras no favo e fechar
  • Abertura das abraçadeiras de ambos os lados
  • Fácil de modificar - adicione ou remova cabos e mangueiras
Standard recomendado para as seguintes calhas articuladas: E2.48 | 3400/3500 | 3450/3480 | R68 | R167/168 | R2.48 | E4.48L/R4.48L | E4.42/H4.42/R4.42 | E61.52 | E6.52/R6.52

Abraçadeiras chainfix

Abraçadeiras chainfix

Sistemas de fixação com abraçadeiras e elementos de fixação

  • Podem ser integradas no terminal de fixação KMA
  • Para até três camadas de cabos empilhados
  • Pouca altura de instalação, poupança de espaço
  • Elevada força para aplicações dinâmicas
Standard recomendado para as seguintes calhas articuladas: E4 | E6 | para todos os terminais de fixação (KMA) em polímero-metal com perfil C

Pentes de fixação

Pentes de fixação

Podem ser aparafusados, ligados e como peças individuais

  • Para muitas aplicações com aceleração média
  • Podem ser fixos a vários terminais de fixação
  • Podem ser utilizados como componentes em fabricantes de quadros ou em máquinas de montagem
Standard recomendado para as seguintes calhas articuladas: easy chain | E2/000 | tapadas E2 | E4 | E6

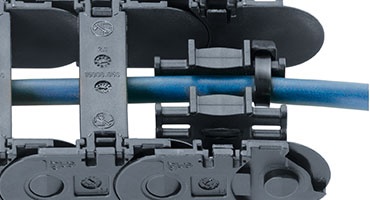

Separadores de abraçadeiras de fixação

Separadores de abraçadeiras de fixação

Com pentes de fixação integrados

  • Podem ser integrados no terminal de fixação
  • Pode posicionar o separador como pretender
  • Para aplicações com aceleração média
  • Fácil instalação, económicos
Standard recomendado para as seguintes calhas articuladas: E2/000 | tapadas E2 | E6 | T3

Elementos de fixação CFV

Elemento de fixação CFV

Abraçadeira de fixação em forma de degrau fora
da secção da calha articulada

  • As abraçadeiras de fixação para cabos podem ser facilmente modificadas, mesmo no caso de calhas articuladas tapadas e diferentes conectores
  • Fácil de substituir
Standard recomendado para as seguintes calhas articuladas: E2/000 | R2.1 | E4.1L | E4.1

Sistema de abraçadeira de fixação CFB

Sistema de abraçadeira de fixação CFB

Sistemas de abraçadeira de fixação compactos e modulares para espaços bastante reduzidos

  • Para aplicações com cargas e acelerações elevadas, por ex. máquinas-ferramenta
  • Ligação com parafusos standard
  • Produção personalizada sem quantidade mínima.
Standard recomendado para as seguintes calhas articuladas: E4 | E6 | para todos os terminais de fixação (KMA) em polímero-metal com perfil C

Nuggets para abraçadeiras de fixação

Nuggets para abraçadeiras de fixação

Fixação para cabos até Ø 20mm

  • Fixação rápida e económica para aplicações simples com espaço reduzido e acelerações médias
  • Disponíveis como peças individuais
  • Para todos os terminais de fixação KMA com perfil C
Standard recomendado para as seguintes calhas articuladas: Para todos os KMA com perfil C ou perfis DIN

O que se entende por fixação?

Na área da engenharia elétrica, as abraçadeiras de fixação são consideradas como uma forma de proteção mecânica para cabos flexíveis, tais como cabos de comando ou cabos de rede. A fixação pode ser feita por elementos standard ou pode ser personalizada. A nossa gama de produtos standard composta por perfis C no terminal de fixação e as abraçadeiras "chainfix" que economizam espaço, pode ser utilizada na maioria das aplicações. Também oferecemos soluções simples de abraçadeiras com pentes para fixação ou separadores com pente. Idealmente, os cabos devem ser fixos com elementos de fixação em ambas as extremidades da calha articulada. Em alguns casos, o elemento de fixação no ponto móvel da calha articulada é suficiente.

Folga mínima para fixação

Intervalo mínimo entre o elemento de fixação e o início do raio de curvatura

Os testes no nosso laboratório e mostraram que os elementos de fixação localizados junto ao último ponto da curva da calha articulada não têm influência na duração de vida dos cabos chainflex. Portanto, é possível integrar as abraçadeiras nos terminais de fixação. Fornecemos opções de abraçadeiras de fixação, tais como abraçadeiras chainfix ou pentes de fixação, para praticamente todas as calhas articuladas.

Testadas em condições reais, tendo em conta diversos parâmetros

Quer sob a influência de fluidos como a água ou o óleo, quer a diferentes temperaturas ambiente. A interação dos sistemas chainfix com diferentes materiais de revestimento dos cabos e mangueiras, tiveram um grande foco nos nossos testes.

Brochura das abraçadeiras de fixação

Brochura das abraçadeiras de fixação

Mais informações na brochura das abraçadeiras de fixação

Descarregue já a brochura (PDF)
