O que são cabos de fibra óptica e onde são utilizados?
A fibra óptica representa um dos maiores avanços tecnológicos na infraestrutura de comunicação e automação industrial. Diferente dos condutores metálicos tradicionais que transmitem pulsos elétricos, o cabo de fibra óptica utiliza pulsos de luz para transportar grandes volumes de dados a velocidades extremamente altas e com perda mínima de sinal.
Na indústria moderna e nos sistemas de automação, onde a velocidade e a confiabilidade na troca de informações são críticas, a fibra óptica tornou-se o padrão para interligar sensores, robôs, controladores lógicos programáveis (CLPs) e redes corporativas.
O que é um cabo de fibra óptica e como ele funciona?
Um cabo de fibra óptica é um condutor construído a partir de filamentos de vidro ou polímero de alta pureza (plástico), projetado para transmitir dados na forma de sinais luminosos. Como a transmissão ocorre por feixes de luz, o sistema é 100% imune a interferências eletromagnéticas (EMI) geradas por motores elétricos, inversores de frequência ou cabos de alta potência.

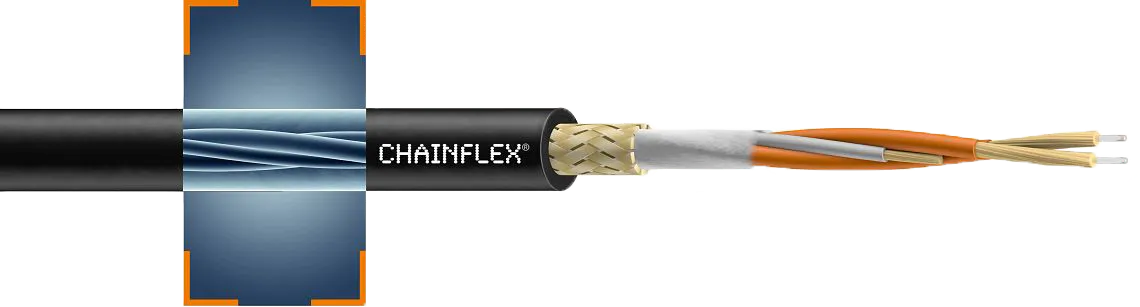

Seu funcionamento baseia-se no princípio físico da reflexão interna total:
- Núcleo (Core): O centro do filamento por onde a luz viaja.
- Casca (Cladding): Camada óptica que envolve o núcleo e possui um índice de refração menor, fazendo com que os feixes de luz repique continuamente dentro do núcleo sem escapar.
- Revestimento primário e capa protetora: Camadas plásticas que garantem resistência mecânica, proteção contra umidade e flexibilidade estrutural.
Quais são os principais tipos de fibra óptica?
Existem duas categorias principais de fibras ópticas, diferenciadas pelo modo como a luz se propaga no interior do núcleo.
1. Fibra Monomodo (Single-mode - SM)
- Estrutura: Possui um núcleo extremamente fino (aproximadamente 9 micrômetros).
- Propagação: A luz se propaga em um único caminho (modo) direto.
- Aplicação: Ideal para transmissões de longíssima distância (quilômetros) com altíssima largura de banda, pois praticamente não apresenta dispersão do sinal.
2. Fibra Multimodo (Multi-mode - MM)
- Estrutura: Possui um núcleo maior (entre 50 e 62,5 micrômetros).
- Propagação: Permite que múltiplos feixes de luz percorram diferentes trajetórias simultaneamente.
- Aplicação: Utilizada principalmente em curtas e médias distâncias (como redes locais, plantas industriais e interligação de máquinas), oferecendo excelente custo-benefício.
Onde os cabos de fibra óptica são utilizados na indústria?
Os cabos de fibra óptica são empregados em uma ampla variedade de setores tecnológicos e industriais:
| Automação Industrial e Robótica | Sistemas de movimentação dinâmica (Esteiras porta cabos) | Ambientes críticos e requisitos especiais | Telecomunicações e Data Centers |
|---|---|---|---|
| Interligação de braços robóticos, máquinas-ferramenta CNC e linhas de montagem automatizadas onde a troca de dados em tempo real é vital | Conexão de energia e dados em pontes rolantes, guindastes portuários, galpões logísticos automatizados e elevadores | Indústrias químicas, alimentícias e farmacêuticas que exigem resistência a produtos químicos, limpeza constante e ausência de ruídos elétricos | Redes de transmissão de dados de alta velocidade de longa e média distância |
Cabos de fibra óptica chainflex® para movimento contínuo
Em aplicações industriais com constante movimentação - como esteiras porta cabos em máquinas CNC, pontes rolantes ou robôs, um cabo de fibra óptica comum pode romper facilmente devido à fadiga mecânica por flexão ou torção contínua. Para resolver esse desafio técnico, a igus® desenvolveu a linha de cabos de fibra óptica chainflex®
Projetados para milhões de ciclos: Estrutura interna com elemento de tração central de alta resistência e capas externas de TPE ou PUR resistentes a óleos, abrasão e temperaturas extremas.
Imunidade térmica e química: Funcionam sem necessidade de lubrificantes externos, perfeitamente integrados ao conceito de motion plastics.
Decapagem rápida (Tecnologia CFRIP): Integração de fita de rasgar na capa do cabo para acelerar o processo de instalação e manutenção técnica sem danificar as fibras internas.
Vida útil previsível: Testados exaustivamente em laboratório, permitindo calcular e prever a durabilidade do cabo de acordo com o raio de curvatura e o curso de deslocamento.
FAQ - Perguntas frequentes
O que é um cabo de fibra óptica?
Um cabo de fibra óptica é um condutor que utiliza filamentos de vidro ou polímero para transmitir dados através de feixes de luz. Diferente dos cabos de cobre elétricos, ele oferece imunidade total a interferências eletromagnéticas e suporta altíssimas taxas de transmissão de dados em longas distâncias.
Qual a diferença entre fibra óptica monomodo e multimodo?
Resposta: A fibra monomodo possui um núcleo fino (9 µm) que guia a luz em um único caminho direto, sendo indicada para quilômetros de distância sem perda de sinal. A fibra multimodo possui núcleo maior (50 a 62,5 µm) e permite múltiplos caminhos de luz, sendo a escolha ideal para redes locais e automação de curtas e médias distâncias.
Por que utilizar fibra óptica em máquinas industriais?
Na automação industrial, a fibra óptica elimina problemas causados por ruídos elétricos gerados por motores e inversores de frequência. Além disso, ela garante a transmissão de sinais de controle e vídeo em alta velocidade com cabos mais leves e finos.
Cabos de fibra óptica comuns podem ser usados em esteiras porta cabos?
Não é recomendável. Fibras ópticas convencionais rígidas partem facilmente sob flexão contínua. Para movimento contínuo, devem ser utilizados cabos especiais como os chainflex® da igus®, desenvolvidos com fibras flexíveis e capas de alta resistência mecânica.
