Melhor suspensão no assento com rolamentos flangeados iglidur sem manutenção

• O que era necessário? Mancal liso para quatro pontos de apoio nos pontos de articulação do espigão de selim em paralelogramo
• Requisitos: resistência ao desgaste, baixo coeficiente de atrito, livre de lubrificação/manutenção, insensível à pressão das bordas
• Área de aplicação: Indústria de bicicletas, componentes de bicicletas

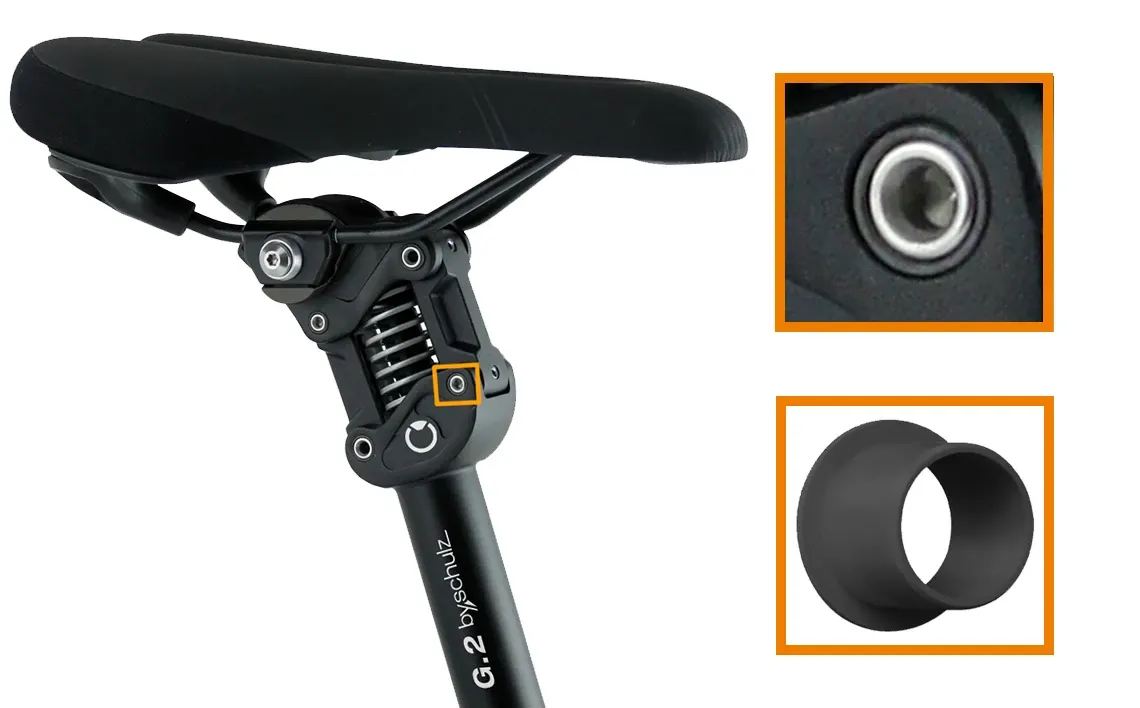

A by.schulz GmbH desenvolve componentes para bicicletas de alta qualidade, que são usados no equipamento original de fabricantes de bicicletas premium, mas também estão disponíveis como acessórios no comércio. Um destaque do produto: o espigão de selim suspenso em paralelogramo G.2. Ele foi testado com dois comprimentos de curso da suspensão (30 e 50 mm) para diferentes pesos de ciclistas de até 150 kg e uma revista de bicicletas simplesmente julgou: "Super".

A alta qualidade dos componentes era importante para os projetistas. Gerd Brücker, engenheiro de design da by.schulz: "O tubo de alumínio é forjado em 3D com diferentes espessuras de parede, o que economiza peso. A mola de arame plano está localizada diretamente no fluxo de força e é 50% compressível. Ela suporta bem a carga e responde mais rapidamente do que as molas de arame redondo." Os elementos de elastômero servem como tampa da extremidade. A seleção do material para os quatro pontos de apoio nos pontos de articulação do suporte, cuja mola é praticamente fixada em um paralelogramo, também foi uma questão de encontrar a melhor solução em termos de qualidade. O desafio: "O eixo faz movimentos oscilantes quando é carregado por uma mola. No processo, os rolamentos são submetidos a altas tensões em uma pequena seção," diz Brücker. Na primeira série, foram usadas buchas de latão e eixos de aço inoxidável. Isso significava que os rolamentos tinham de ser lubrificados regularmente, e os fabricantes queriam evitar isso no desenvolvimento posterior do suporte. Foi quando os rolamentos da igus feitos de polímero de alto desempenho com lubrificante incorporado apareceram - e inicialmente enfrentaram reservas. "No início, não acreditávamos que os rolamentos de plástico atenderiam às nossas altas exigências," diz o fundador Markus Schulz. Mas os desenvolvedores - sempre abertos a novas ideias - estavam dispostos a tentar. Isso incluiu testes de direção pela schulz com espigões de selim convertidos e séries de testes especiais no laboratório da igus.

Os rolamentos de colarinho feitos do material iglidur W360 atingiram a longa vida útil calculada e também oferecem outras vantagens. Gerd Brücker: "O coeficiente de atrito é baixo e, portanto, também o torque de arranque. Isso significa que a suspensão é mais ágil, não há solavancos." A precisão dimensional muito boa e reproduzível do rolamento moldado por injeção também significa que a usinagem CNC dos componentes metálicos adjacentes pode ser realizada com muita precisão: Como não há folga lateral, é possível obter tolerâncias mais estreitas durante o processamento. Outra vantagem: os rolamentos de plástico perdoam a pressão da borda em vez dos rolamentos de latão: Como a folga só ocorre quando os rolamentos são pressionados, eles se adaptam melhor à construção ao redor. Isso também ajuda a garantir que a suspensão sempre responda de forma ideal. E, por fim: os rolamentos são leves e não precisam de lubrificação adicional.

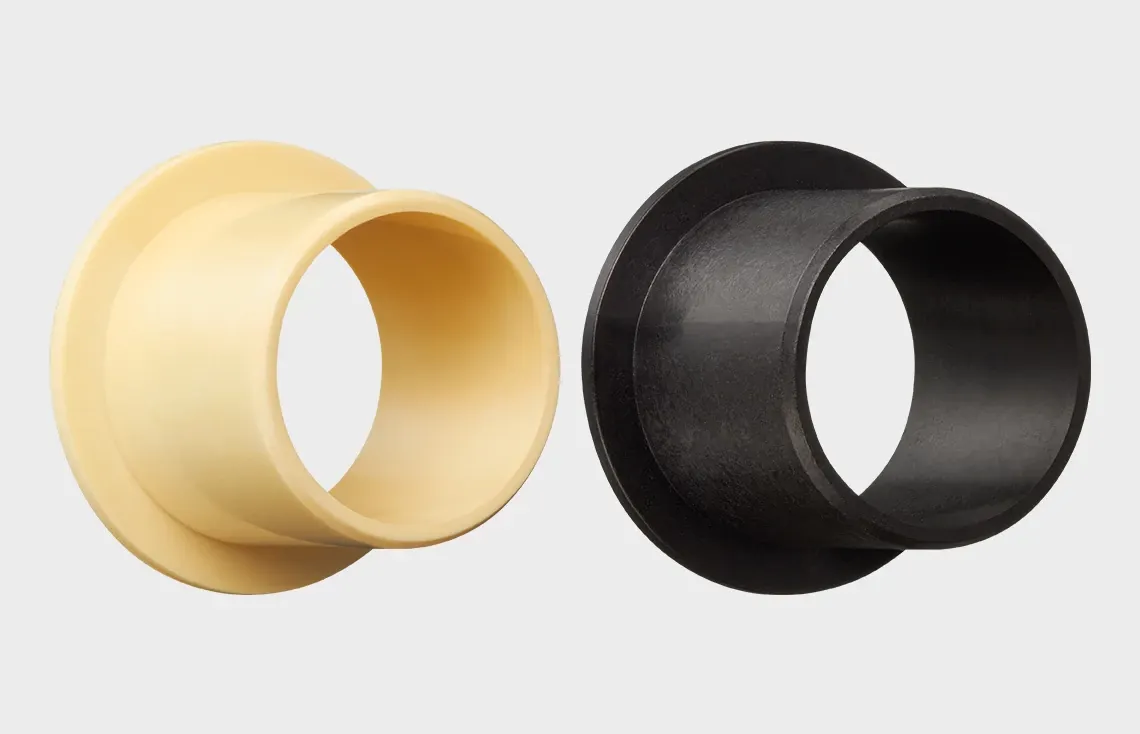

Markus Schulz ressalta que a questão de "latão ou plástico?" não era primariamente uma questão de custo: "Para nós, a questão é sempre a função ideal." No entanto, a aparência também desempenha um papel importante, e é por isso que a igus fabrica os rolamentos para a by.schulz em uma cor preta especial.
