Leve, econômico e descomplicado: mancais esféricos igubais em carrinhos de corrida

Para imitar o movimento natural do braço ao correr, o carrinho de bebê é equipado com duas alavancas de braço, como um cross trainer. Para gerar o movimento pendular, os engenheiros do JogAlong originalmente conectaram as duas alavancas no eixo rotativo com eixos e uma engrenagem diferencial. Para lidar com o alto torque e manter o diâmetro das engrenagens o menor possível, elas precisavam ser feitas de metal. Essa solução era muito complicada, muito pesada e muito cara. O desafio era encontrar outra maneira de gerenciar os vários graus de liberdade entre as alavancas e o elo de conexão , simplificar a conexão e torná-la o mais leve e econômica possível.

Após vários outros testes, a solução foi finalmente encontrada na igus®: rótulas esféricas igubal® da série EGLM, montadas entre as alavancas e uma segunda peça de conexão. O rolamento permite que três graus de liberdade sejam realizados simultaneamente: o diâmetro externo esférico permite que a peça de conexão gire em relação a cada alavanca; o furo interno cilíndrico da esfera é usado tanto para um grau de liberdade de deslizamento axial quanto para um grau de liberdade rotacional. Dessa forma, a complexidade da montagem e, portanto, também os custos e o peso podem ser significativamente reduzidos. Uma vantagem adicional: os rolamentos não requerem lubrificação e não precisam de manutenção.

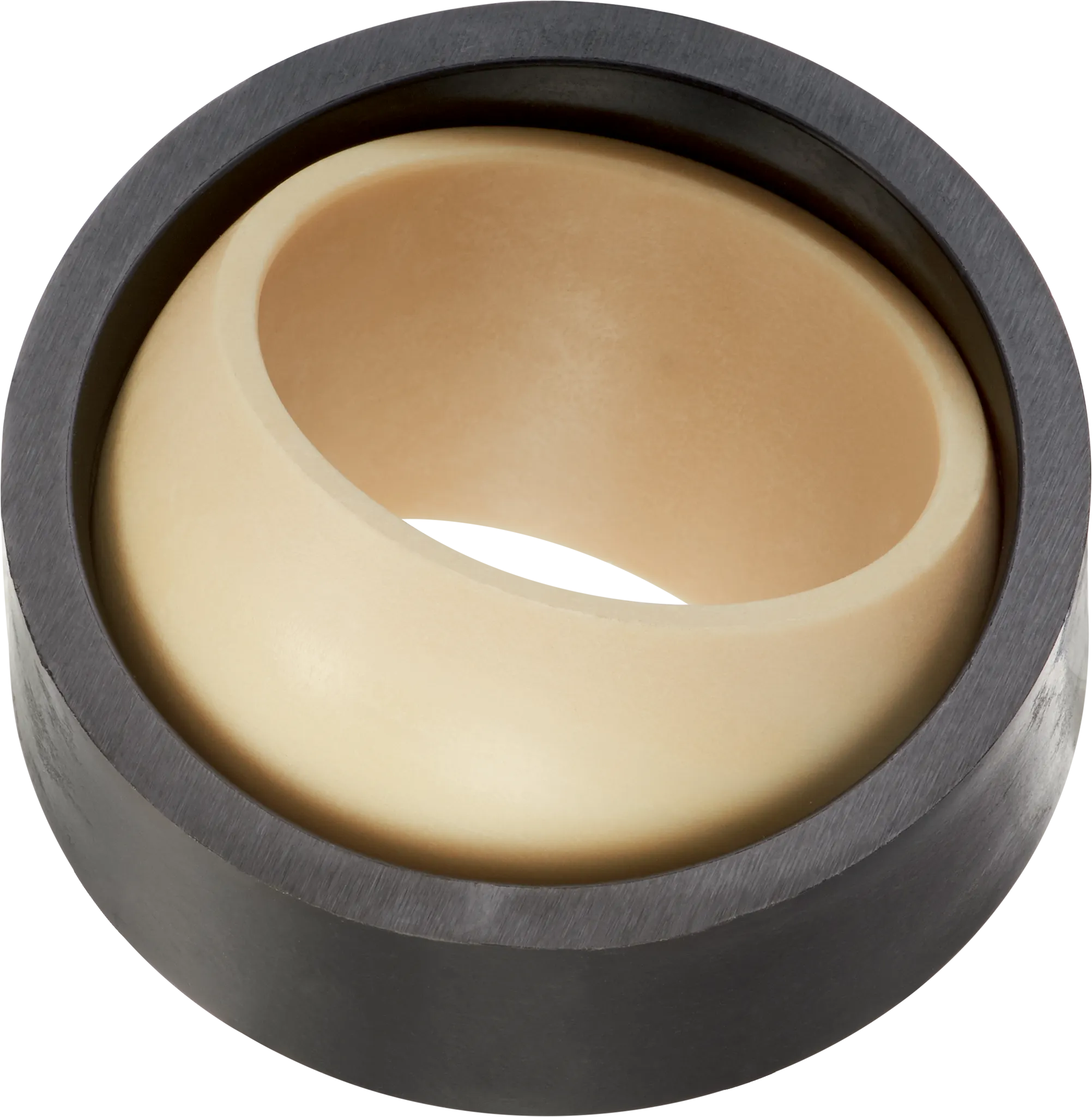

Instaladas entre as alavancas do braço e sua peça de conexão: Rótulas da série EGLM feitas de plástico sólido

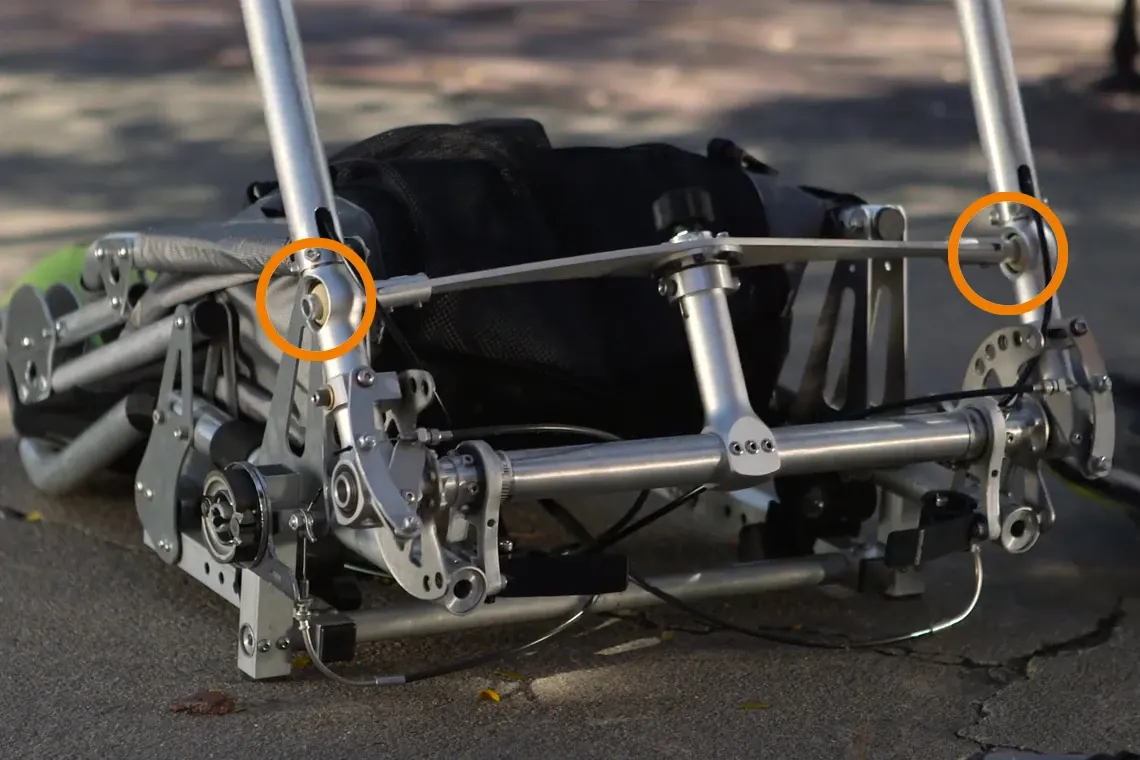

O rolamento permite um design descomplicado com três graus de liberdade.
