Sistema de corrente de energia em vez de tambor de cabo

Perfil

• O que era necessário: sistema lbt flizz®, corrente de energia da série E2, tipo 250.07.100.0, calha guia, cabos especiais chainflex® das séries CF9, CF10 e CF 31, extremidade móvel flutuante para compensar os movimentos laterais
• Requisitos: condições climáticas severas (sol, geada, chuva), gases agressivos como sulfeto de hidrogênio, folhas e neve, operação sem problemas apesar da operação 24 horas por dia, 7 dias por semana
• Setor: estação de tratamento de esgoto
• Sucesso para o cliente: sistema de fornecimento de energia confiável em condições adversas, redução drástica dos custos de manutenção

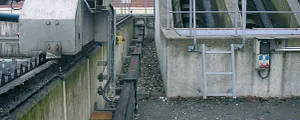

Na estação de tratamento de águas residuais, as águas residuais entram primeiro em um sistema de triagem com vários estágios de filtragem e, em seguida, em um clarificador primário, onde o lodo se assenta antes de ser extraído. Em dois clarificadores secundários, o lodo biológico alimentado continuamente é distribuído uniformemente por um raspador e removido do tanque por meio de uma estação de bombeamento após a decantação. Um dos dois clarificadores secundários é retangular e equipado com um raspador longitudinal, que se move a uma velocidade de 1 metro por minuto por meio de um acionamento por engrenagem e distribui continuamente o lodo na bacia de 38 metros de comprimento e 3,15 metros de profundidade - 24 horas por dia, 365 dias por ano. Assim como as bombas abaixo do nível da água, o raspador requer energia e sinais de controle.
Como o sistema de fornecimento de energia necessário para isso funcionará ao ar livre, ele não deve ser apenas resistente ao sol, à geada e à chuva. Gases extremamente agressivos, como o sulfeto de hidrogênio, também são produzidos durante o tratamento de águas residuais e representam um grande desafio. Folhas e neve também podem prejudicar o movimento dos cabos - é preciso tomar precauções nesse caso. E, ao mesmo tempo, você precisa ter certeza de que o sistema funciona sem problemas 24 horas por dia. Isso ocorre porque cada implantação não programada do serviço de plantão incorre em custos internos adicionais - isso é registrado com precisão na Aggerverband.

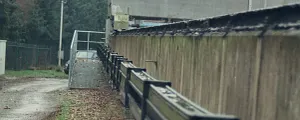

Originalmente, um tambor de cabo era usado para essa tarefa. Essa solução não foi muito satisfatória para os responsáveis, pois o cabo fazia um leve movimento de torção a cada movimento para frente e para trás, o que contribuía para aumentar o desgaste.

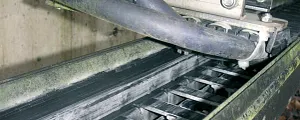

Depois que o operador estava procurando uma solução adequada para o sistema, ele encontrou o que estava procurando no programa de fornecimento de energia da igus®. Com o sistema lbt flizz®, a igus® oferece um sistema de fornecimento de energia resistente a intempéries que pode ser adaptado de forma modular às respectivas condições operacionais. O sistema também é uma boa alternativa em termos de preço, especialmente em comparação com as soluções de festooning. A corrente comprovada da série E2 da igus®, tipo 250.07.100.0, foi usada como corrente de energia. Ela passa em uma calha de guia, que consiste em perfis de guia extrudados presos a uma estrutura de suporte. Como a calha é fechada na parte superior, nem a neve nem as folhas podem impedir o movimento da corrente de energia preenchida na calha de guia. Um total de 38 metros de calha-guia foi instalado no clarificador secundário. Os cabos especiais chainflex® usados nela têm aproximadamente 20 metros de comprimento; além dos cabos elétricos para as três bombas e o motor de deslocamento, a calha também abriga 16 cabos de sinalização e um cabo Profibus. Os cabos especiais individuais igus® chainflex® das séries CF9, CF10 e CF 31 têm uma bainha externa de TPE e podem ser usados em uma faixa de temperatura de -25° a +100° com um raio de curvatura mínimo de 5xd.
O deslocamento lateral de até 150 mm é sempre esperado com esse tipo de limpador longitudinal. Para compensar esses movimentos laterais, a igus® desenvolveu uma extremidade móvel flutuante econômica e a instalou no braço móvel da ponte raspadora.
Tanto os componentes plásticos quanto as peças metálicas são permanentemente protegidos contra corrosão.
