twisterband
...rotação até 7000°*...
A gama standard inclui os suportes da base que constituem um dos componentes dos módulos da twisterband!
twisterband: compacta, modular e económica
Com a twisterband muito compacta da igus®, as rotações podem ser economicamente implementadas, com um nível de desgaste reduzido e pouca necessidade de manutenção, num espaço confinado e, como tal, permitem uma transferência de energia, dados e meios.1. Suporte base com pente para fixação
2. Segmentos da twisterband
3. Disponíveis 4 tamanhos
4. Parcialmente disponíveis com separação interior
5. Possibilidade de compensação do limite de comprimento
6. Abertura com dobradiça integrada ou tipo calha "easy"
7. Suporte base com pente para fixação
Movimentos de rotação em espaços mínimos - 20 voltas no próprio eixo
Disponíveis em 5 dimensões
Movimentos de rotação na horizontal até 7000°* ou mais e até 3000° na vertical
Velocidades de rotação até 180°/s
Compactas, modulares e leves
O comprimento pode ser facilmente diminuído
Espaço de instalação mínimo – instalação "lean" à volta do eixo de rotação
Podem ser utilizadas com segurança em várias posições de instalação (horizontal ou vertical)
Económicas
Fácil preenchimento
Ideais em conjunto com cabos chainflex® da igus® para movimentos de rotação em espaços de instalação muito reduzidos
Aplicações típicas:
Sistemas de enrolamento de cabos, máquinas-ferramenta, robôs (braços de robô, eixos 1/6, robôs scara), equipamentos no exterior, equipamentos médicos, radares e telescópios, indústria aeroespacial, máquinas de teste, sistemas de medição, manipulação de materiais, sistemas elevatórios e linhas de montagem, turbinas eólicas (por ex. ajuste da pá); onde houver uniões rotativas
Abertura pela lateral: acesso simples e rápido preenchimento com cabos e mangueiras (TB20.44.18, TB30)
Ângulo máximo de rotação em geral: abertura para cada 180° = mais 360°de rotação
O eixo pode ser instalado ao centro em ângulos de rotação a partir de 1500° em rotação e na horizontal
Espaço de instalação mínimo
Compactos, modulares e económicos, na horizontal: possibilidade de 7000° ou mais, na vertical movimento de rotação até 3000° no menor espaço possível
Aplicação em diversas posições de instalação: aqui indicado: na horizontal movimento de rotação de 7000°* ou mais no menor espaço. Incluindo compensação para limite do curso.
Movimentos rotativos até um total de 7000°* (posição de instalação vertical: até 3000°, horizontal: possibilidade de 7000° ou mais)
Possível nos espaços mais apertados
Possibilidade de velocidades de rotação até 180°/s
Disponíveis em 5 dimensões
Parcialmente disponível com separação interior (consoante a série)
Muito fácil de preencher, com abertura de dobradiças integradas ou com o sistema "easy" (conforme a série)
Incluindo compensação para limite do curso.
Para maior peso adicional – sistema twisterchain
Para movimentos 3D – triflex® R
Versões RBR – para peso adicional ainda mais elevado
Quando é necessário um anel rotativo deslizante isento de lubrificação e de manutenção para movimentos de rotação "ilimitados" –
anéis rotativos deslizantes iglidur®
Se forem necessários cabos com malha, entre em contacto connosco.
|
No. de artigo: |
|
| Ângulo de rotação [°]: | |
| Art. n.º | Largura interior | Altura interior | X1 Espaço de instalação interior |
X2 Espaço de instalação exterior |
R mín. |
R máx. |
d1 MÁX. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
 TB12.23.9.3.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 217,07 EUR |  |
| TB12.23.9.4.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 244,83 EUR | |
| TB12.23.9.5.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 272,58 EUR | |
| TB12.23.9.6.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 300,34 EUR | |
| TB12.23.9.7.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 328,09 EUR | |
| TB12.23.9.8.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 355,84 EUR | |
| TB12.23.9.9.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 383,57 EUR | |
| TB12.23.9.10.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 411,33 EUR | |
| TB12.23.9.11.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 439,08 EUR | |
| TB12.23.9.12.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 466,84 EUR | |
| TB12.23.9.13.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 494,59 EUR | |
| TB12.23.9.14.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 522,34 EUR | |
| TB12.23.9.15.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 550,10 EUR | |
| TB12.23.9.16.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 577,85 EUR | |
| TB12.23.9.17.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 605,61 EUR | |
| TB12.23.9.18.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 633,36 EUR | |
| TB12.23.9.19.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 661,09 EUR | |
| TB12.23.9.20.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 688,84 EUR | |
| TB12.23.9.21.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 716,60 EUR | |
| TB12.23.9.22.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 744,35 EUR | |
| Mais sobre a peça selecionada: | |||||||||
3D-CAD
Encomenda de amostras
PDF
Solicitação de cotação
Preços escalonados
myCatalog
|
|||||||||
|
No. de artigo: |
|
| Ângulo de rotação [°]: | |
| Art. n.º | Largura interior | Altura interior | X1 Espaço de instalação interior |
X2 Espaço de instalação exterior |
R mín. |
R máx. |
d1 MÁX. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.12.3.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 265,19 EUR | |
| TB20.44.12.4.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 293,94 EUR | |
| TB20.44.12.5.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 322,70 EUR | |
| TB20.44.12.6.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 351,44 EUR | |
| TB20.44.12.7.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 380,18 EUR | |
| TB20.44.12.8.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 408,95 EUR | |
| TB20.44.12.9.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 437,69 EUR | |
| TB20.44.12.10.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 466,46 EUR | |
| TB20.44.12.11.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 495,20 EUR | |
| TB20.44.12.12.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 523,96 EUR | |
| TB20.44.12.13.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 552,70 EUR | |
| TB20.44.12.14.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 581,44 EUR | |
| TB20.44.12.15.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 610,21 EUR | |
| TB20.44.12.16.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 638,95 EUR | |
| TB20.44.12.17.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 667,72 EUR | |
| TB20.44.12.18.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 696,46 EUR | |
| TB20.44.12.19.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 725,22 EUR | |
| TB20.44.12.20.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 753,97 EUR | |
| TB20.44.12.21.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 782,71 EUR | |
| TB20.44.12.22.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 811,47 EUR | |
| TB20.44.12.23.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 840,21 EUR | |
| Mais sobre a peça selecionada: | |||||||||
|
3D-CAD
Encomenda de amostras
PDF
Solicitação de cotação
Preços escalonados
myCatalog
|
|||||||||
|
No. de artigo: |
|
| Ângulo de rotação [°]: | |
| Art. n.º | Largura interior | Altura interior | X1 Espaço de instalação interior |
X2 Espaço de instalação exterior |
R mín. |
R máx. |
d1 MÁX. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.18.3.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 276,71 EUR | |
| TB20.44.18.4.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 306,71 EUR | |
| TB20.44.18.5.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 336,72 EUR | |
| TB20.44.18.6.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 366,72 EUR | |
| TB20.44.18.7.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 396,73 EUR | |
| TB20.44.18.8.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 426,74 EUR | |
| TB20.44.18.9.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 456,72 EUR | |
| TB20.44.18.10.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 486,72 EUR | |
| TB20.44.18.11.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 516,73 EUR | |
| TB20.44.18.12.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 546,73 EUR | |
| TB20.44.18.13.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 576,74 EUR | |
| TB20.44.18.14.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 606,74 EUR | |
| TB20.44.18.15.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 636,73 EUR | |
| TB20.44.18.16.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 666,73 EUR | |
| TB20.44.18.17.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 696,74 EUR | |
| TB20.44.18.18.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 726,74 EUR | |
| TB20.44.18.19.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 756,75 EUR | |
| TB20.44.18.20.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 786,75 EUR | |
| TB20.44.18.21.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 816,76 EUR | |
| TB20.44.18.22.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 846,74 EUR | |
| TB20.44.18.23.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 876,75 EUR | |
| Mais sobre a peça selecionada: | |||||||||
|
3D-CAD
Encomenda de amostras
PDF
Solicitação de cotação
Preços escalonados
myCatalog
|
|||||||||
|
No. de artigo: |
|
| Ângulo de rotação [°]: | |
| Art. n.º | Largura interior | Altura interior | X1 Espaço de instalação interior |
X2 Espaço de instalação exterior |
R mín. |
R máx. |
d1 MÁX. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
 TB29.27.22.3.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 249,51 EUR | |
| TB29.27.22.4.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 282,88 EUR | |
| TB29.27.22.5.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 316,28 EUR | |
| TB29.27.22.6.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 349,65 EUR | |
| Mais sobre a peça selecionada: | |||||||||
|
3D-CAD
Encomenda de amostras
PDF
Solicitação de cotação
Preços escalonados
myCatalog
|
|||||||||
|
No. de artigo: |
|
| Ângulo de rotação [°]: | |
| Art. n.º | Largura interior | Altura interior | X1 Espaço de instalação interior |
X2 Espaço de instalação exterior |
R mín. |
R máx. |
d1 MÁX. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB30.75.22.7.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 365,81 EUR | |
| TB30.75.22.8.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 398,04 EUR | |
| TB30.75.22.9.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 430,28 EUR | |
| TB30.75.22.10.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 462,51 EUR | |
| TB30.75.22.11.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 494,74 EUR | |
| TB30.75.22.12.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 526,95 EUR | |
| TB30.75.22.13.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 559,18 EUR | |
| TB30.75.22.14.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 591,41 EUR | |
| TB30.75.22.15.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 623,65 EUR | |
| TB30.75.22.16.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 655,85 EUR | |
| TB30.75.22.17.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 688,08 EUR | |
| TB30.75.22.18.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 720,32 EUR | |
| TB30.75.22.19.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 752,55 EUR | |
| TB30.75.22.20.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 784,78 EUR | |
| TB30.75.22.21.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | a pedido | |
| TB30.75.22.22.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | a pedido | |
| TB30.75.22.23.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | a pedido | |
| TB30.75.22.24.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | a pedido | |
| TB30.75.22.25.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | a pedido | |
| Mais sobre a peça selecionada: | |||||||||
|
3D-CAD
Encomenda de amostras
PDF
Solicitação de cotação
Preços escalonados
myCatalog
|
|||||||||

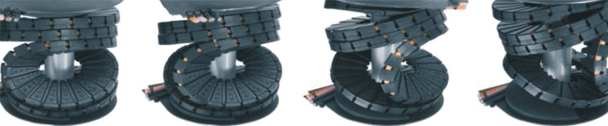

Exemplo de uma twisterband
*tipo de instalação horizontal
