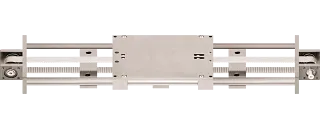

Eixo plano da correia dentada em aço inoxidável resistente à corrosão
Higiênico e robusto com baixa altura de instalação
A série de eixos de correia dentada drylin® foi ampliada com uma nova variante modular para o tamanho de instalação 10. O eixo linear plano ZLW-10120 com uma largura de 120 mm está disponível totalmente em aço inoxidável e tem uma altura de instalação de apenas 40 mm. Com base na guia de perfil de aço inoxidável drylin® W, o carro linear é acionado por uma correia dentada de neoprene e está pronto para ser conectado aos motores de passo, CC e EC/BLDC drylin® E.
O eixo linear é livre de corrosão e particularmente adequado para contato com água e meios, bem como em ambientes de limpeza intensiva. O projeto robusto com mancais de deslizamento linear drylin® W isentos de lubrificação garante uma longa vida útil e uma operação livre de manutenção.
- Comprimentos de curso de até 2000 mm
- Livre de manutenção devido aos polímeros autolubrificantes de alto desempenho
- Particularmente livre de corrosão graças ao aço inoxidável 304 SS (AISI 304) e ao aço inoxidável 316 (AISI316/316TI)
- Configurável com motores de passo, CC e EC/BLDC drylin® E
- Controle de motor D1 dryve disponível
Serviços de produtos
Tecnologia
- Altura do sistema de apenas 40 mm com o novo tamanho de instalação Ø10
- Resistência à corrosão devido às peças feitas de 1.4301 (AISI 304) e 1.4571 (AISI 316Ti)
- Comprimentos de curso variáveis de até 2.000 mm
- Sistema modular para diferentes larguras de sistema
- Design transparente para facilitar a limpeza
Custo baixo
- Largura, comprimento do curso e comprimento do carro variáveis, permitindo o ajuste a qualquer aplicação
- Ajuste da tensão da correia dentada diretamente no carro
- Guia linear do sistema linear drylin® W
- Fornecido pronto para ser conectado ao motor e ao sistema de controle do motor
Prova
- Cálculo da vida útil on-line
- Tipo amplo para alto suporte
- Auxílios de dimensionamento para seleção de motores
- Testado no laboratório da igus®: Série ZLW Eixo modular tamanho 20, 1.000.000 de ciclos, em combinação com servomotor e caixa de engrenagens a 1.000N de carga, curso de 2.500 mm e velocidade de 1 m/s
Sustentabilidade
- Operação 100% limpa
- Não há lavagem de graxa e óleo no processo de limpeza
- Livre de lubrificação e manutenção
- A igus® apoia a economia circular dos plásticos e está investindo na reciclagem de produtos químicos. Saiba mais sobre esse tópico em: Plastic2Oil
Uso robusto e versátil, mesmo em tamanhos de instalação menores
Para esse fim, a igus® desenvolveu o eixo linear ZLW em aço inoxidável
Para poder oferecer um eixo linear em aço inoxidável para um espaço de instalação um pouco menor, a igus® desenvolveu a série ZLW 10. Como opção, ele pode ser fornecido pronto para ser conectado a motores de passo ou CC, minimizando o esforço de instalação. Os dois trilhos individuais tornam o eixo linear significativamente mais leve e também economizam peso.
ZLW-ES - testado e comprovado: atingindo a meta com mais de 1.000.000 de ciclos
- Aço inoxidável ZLW
- Motor: Servomotor e caixa de engrenagens
- Carga: 1.000 N
- Curso: 2.500 mm
- Velocidade: 1 m/s
- Especificação: 1.000.000 ciclos
- Fim do teste: 1.124.744 ciclos
- Meta atingida: SIM
