drylin® EGW - Módulo linear de engrenagem sem fim

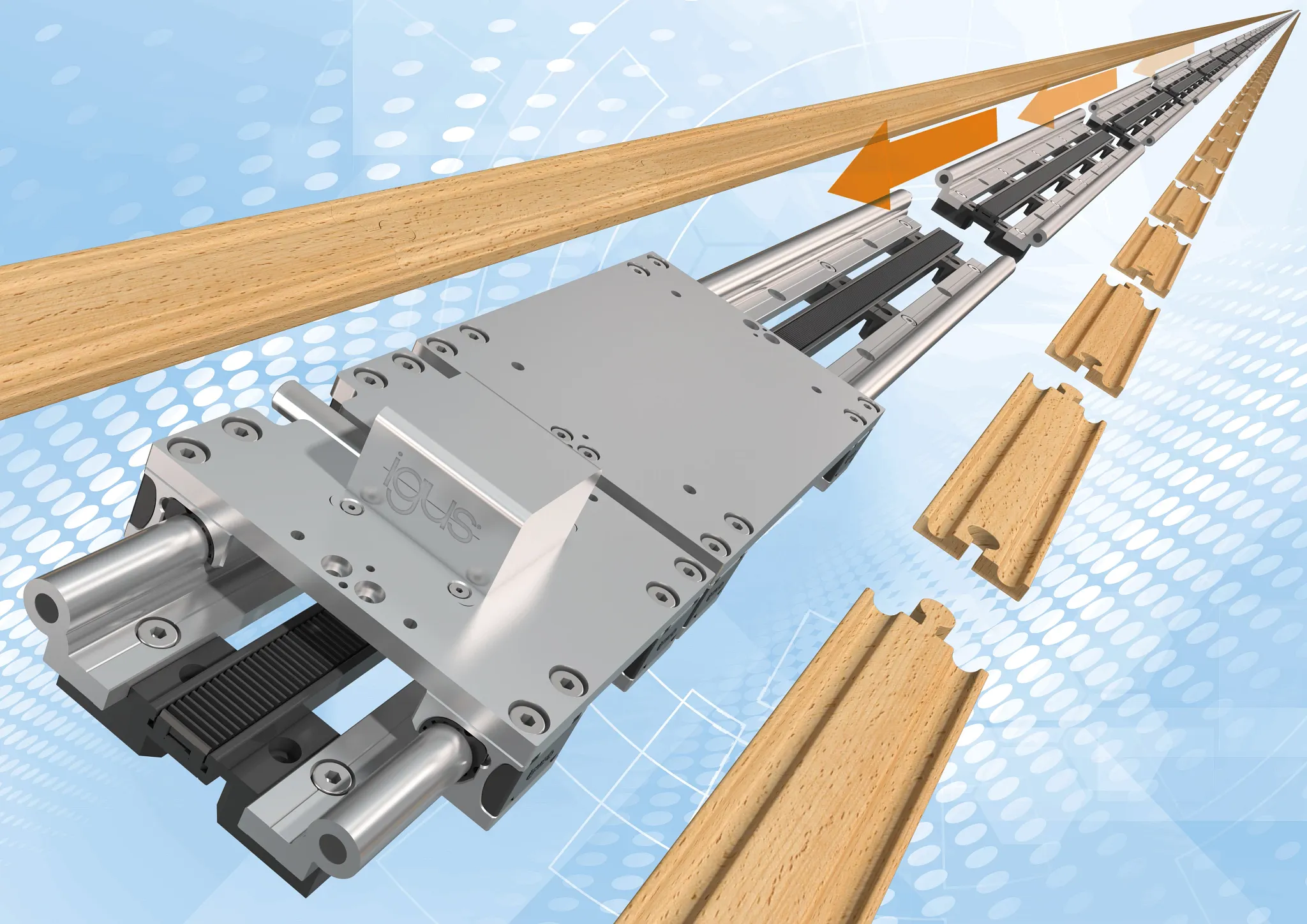

Está procurando um sistema linear para longas distâncias de deslocamento? Então conheça nosso módulo linear Endless Gear com acionamento por cremalheira e pinhão. Vários carros podem até ser controlados em paralelo ou independentemente uns dos outros em um perfil de trilho infinitamente longo que pode ser conectado. Os segmentos de cremalheira e pinhão também podem ser usados para estender facilmente os caminhos de deslocamento a jusante - tão simples quanto uma ferrovia de brinquedo.
Com o sistema modular drylin® EGW, você obtém tudo de uma única fonte, desde a guia linear e os vagões até as correntes e os cabos para a fonte de alimentação - também prontos para instalação mediante solicitação, incluindo motor e sistema de controle.
Tecnologia

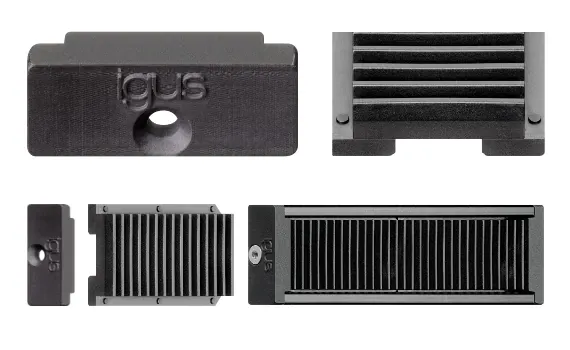

- Elementos de cremalheira e pinhão modularmente (infinitamente) expansíveis
- Para aplicações > 2.000 mm
- Para movimentos com alta dinâmica
- Possibilidade de operação separada de vários carros lineares ao mesmo tempo

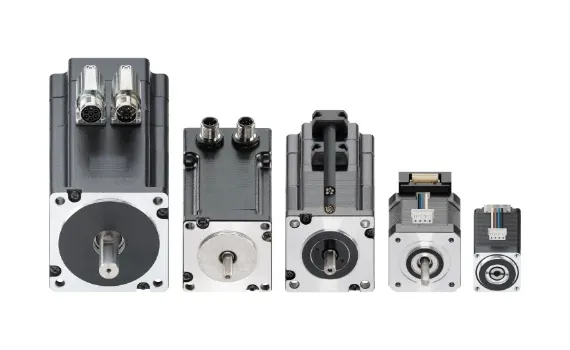

- Preparado para conectar motores elétricos drylin®
- Instalação simples graças às instruções em vídeo
Custo baixo
- Adequado para drylin® W trilho padrão WS-20

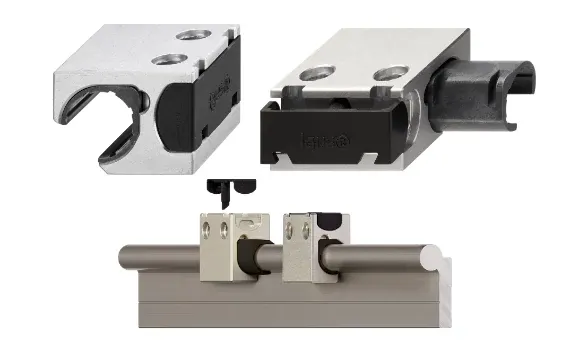

- Carro linear com rolamento de troca para substituição do rolamento
diretamente no trilho - Disponível pronto para instalação com motor e sistema de controle
- Uso eficiente da guia linear do transportador
Prova
- carga de 200 N, velocidade de 1 m/s, temperatura ambiente,
Curso total de 15.000 mm/ciclo,
Testado em 250.000 ciclos
Sustentabilidade
- 100% livre de lubrificação graças ao uso da igus®
Polímeros de alto desempenho em todos os pontos de apoio - Livre de manutenção devido à autolubrificação da igus®
Polímeros de alto desempenho - Desde o início, a igus® é uma investidora na Mura
Technology e leva a Chemical Recycling
à frente. De resíduos plásticos a petróleo bruto em 20 minutos: hidroprs
Saiba mais sobre o teste de laboratório
drylin® módulo linear EGW-20 com acionamento de cremalheira e pinhão
- Guia linear: drylin® W
- Motor: Motor EC/BLDC, NEMA 34
- Comprimento do curso: 8.000 mm
- Estrutura: modular composta por 5 segmentos de trilho
- Carga: cêntrica 200 N
- Velocidade: 1 m/s
- Ciclos de teste: Meta de 250.000 ciclos de teste/ Realizado 600.000 ciclos de teste
O módulo linear de engrenagem sem fim em detalhes
Mais informações sobre o módulo linear Endless Gear
Desenho técnico
