drylin® T - projeto do sistema, horizontal, 1 trilho e 2 carrinhos ou 2 trilhos e 4 carrinhos

Etapa 2:

Verifique se as distâncias entre as forças aplicadas estão dentro dos valores permitidos (consulte as distâncias máximas permitidas).

Variante: 1 trilho, 2 carrinhosVariante: 2 trilhos, 4 vagões
sy + sz<2 wx - Y0
ay + az<2 wx - Y0

Passo 3:

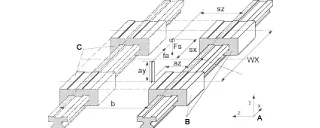

Etapa 3

A = Origem da coordenada
B = Rolamento fixo
C = Rolamento flutuante

Cálculo da força de acionamento necessária

3,1

Etapa 3.1
Etapa 3.1

Centro de massa nas direções x e z dentro do (s) carro(s)

3,2

Etapa 3.2
Etapa 3.2

Centro de gravidade na direção z fora do (s) carro(s)

3.3.

Etapa 3.3 01
Etapa 3.3 01

Centro de gravidade na direção x fora do (s) carro(s)

Etapa 3.3 02
Etapa 3.3 02

Se a posição do centro de massa não puder ser classificada:

Variáveis nos cálculos

Fa:força de acionamento[N]
Fs:Força de massa[N]
Fy, Fz:Carga de rolamento na direção y ou z[N]
sx, sy, sz:Distância da força inercial na direção x, y ou z[mm]
ay, az:Distância da força de acionamento na direção y ou z[mm]
wx:Distância entre os vagões em um trilho [mm]
LX:Constante dependente do tamanho[mm]
Zm:Constante dependente do tamanho[mm]
Y0:Constante dependente do tamanho[mm]
b:Distância entre os trilhos de guia[mm]
µ:coeficiente de atrito, µ = 0 para cargas estáticas, µ = 0,2 para cargas dinâmicas
ZW:Número de slides por trilho

Etapa 4:

Calcular a carga máxima do rolamento

4,1

Etapa 4.1

Carga máxima do rolamento na direção y

4,2

Etapa 4.2

Carga máxima do rolamento na direção z

Os valores constantes

Número de pedidoLX [mm]ZM [mm]Y0 [mm]
TW-01-15291611,5
TW-01-20352315,0
TW-01-25412519,0
TW-01-30492921,5

Coeficientes

1 trilho, 2 vagões2 trilhos, 3-4 vagões
K1|(ay+Y0)/Wx| |(ay+Y0)/Wx|
K2(sy+Y0)/Wx(sy+Y0)/Wx
K3|az/Wx||az/Wx|
K4|sx/Wx||sx/Wx|
K5|sz/Wx||sz/Wx|
K6|(sy+Y0)/Zm||(sy+Y0)/b|
K7|sz/Zm||(sz/b)-0.5|

Etapa 5:

Verifique a carga máxima do rolamento mais carregado com a carga calculada na etapa nº 4

Carga máxima permitida

Número de pedidoFymax, Fzmax [N]
TW-01-152.000
TW-01-203700
TW-01-255.000
TW-01-307.000

Etapa 6:

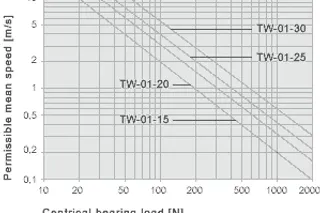

Etapa 6

para determinar a velocidade máxima permitida para a carga de rolamento determinada.
X = carga de rolamento cêntrica [N]
Y = velocidade média permitida [m/s]

Determinação da velocidade máxima permitida para a carga a partir da etapa nº 4
