Bandeja de suporte da calha do tubo

A bandeja de suporte para pequenas séries de esteiras e robôs lineares de sala de automação de baixo custo

Desenvolvida como uma bandeja de suporte compacta e particularmente leve para o nosso robô linear LCA-room, a nova bandeja de suporte de tubo e calha também é ideal para um grande número de nossas séries de correntes pequenas.

A bandeja de suporte com canal tubular é caracterizada especialmente por sua construção leve. Os tubos de alumínio também oferecem a vantagem adicional de não dar a chance de poeira e cavacos aderirem à calha. A bandeja de suporte de canal tubular pode ser parafusada em vários trilhos de perfil C, bem como diretamente em uma superfície lisa. Além disso, os tubos de alumínio da bandeja de suporte podem ser adaptados individualmente às suas necessidades.

Envie uma consulta de bandeja de suporte de tubo agora

Tecnologia

Fácil e rápido de montar
Design fino
Construção leve graças aos suportes compactos de plástico e aos tubos de alumínio de comprimento variável, para alta dinâmica
Sistema modular especialmente compacto e leve
Sistema modular completo para robôs lineares da sala igus
Correntes E6.1 para operação extremamente suave em altas velocidades
Comprimento variável graças aos tubos de alumínio especialmente cortados
Adequado para XY de perfil C

Custo baixo

As peças padrão o tornam mais barato do que as bandejas de chapa metálica

Prova

Testes em nosso próprio showroom de automação de baixo custo

Sustentabilidade

A construção leve reduz o uso de material
Deixe sua corrente de energia ou de arrasto no final de seu ciclo de vida no Programa de Reciclagem de Correntes da igus® utilize. Independentemente do fabricante. Você receberá um voucher.

Gama de Produtos

incl. parafusos M6 e porcas deslizantes, compatíveis com o perfil C 92.42.XXX
XXX = comprimento em mm
LLL = comprimento em mm

Código da peça. calha tubular	Designação
9TT.FP.SLS¹⁾	Extremidade fixa (braçadeira da calha guia)
9TT.H.SLS¹⁾	Grampo da calha guia
92.42.XXX²⁾	Perfil C padrão (XXX = comprimento em mm)
9TT.10.LLL³⁾	Conjunto tubular (composto por quatro tubos de alumínio anodizado)
9TT.10.1.LLL³⁾	Tubos de alumínio anodizado, individuais

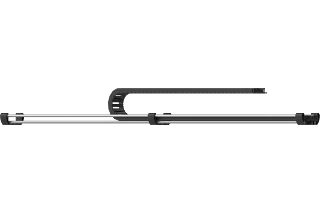

Esteiras porta cabos adequadas para a bandeja de suporte

Corrente de energia adequada para a bandeja de suporte

Séries	Largura [Bi in mm]
E2i.10/E2.10/E2C.10	para 50
E2i.15/E2.15/E2C.15	para 50
E2i.26 / E2.26	começando em 038
2400/2500	começando em 038
E3.22	começando em 040
E61.29/EF61.29	começando em 040
E6.29	começando em 040

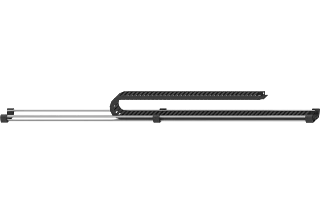

Tubos de energia adequados para a bandeja de suporte

Séries	Largura [Bi in mm]
R117 / R118	começando em 048
R2i.26/R2.26	começando em 038
R6.29	começando em 040

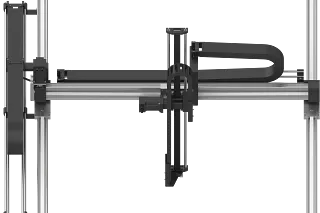

Esteira porta cabos definida para robôs lineares cartesianos

Conjuntos de esteiras porta cabos para robôs lineares cartesianos

Agora você pode economizar muito tempo e dinheiro com nossos conjuntos de correntes de energia para robôs lineares de sala. Não há mais longas buscas pela série certa de correntes de energia e pelos acessórios certos. Nós montamos o conjunto completo de correntes de energia para você.

Compre agora um conjunto de esteira porta cabos para robôs lineares
