Sistema de conectores de alívio de tensão CFB

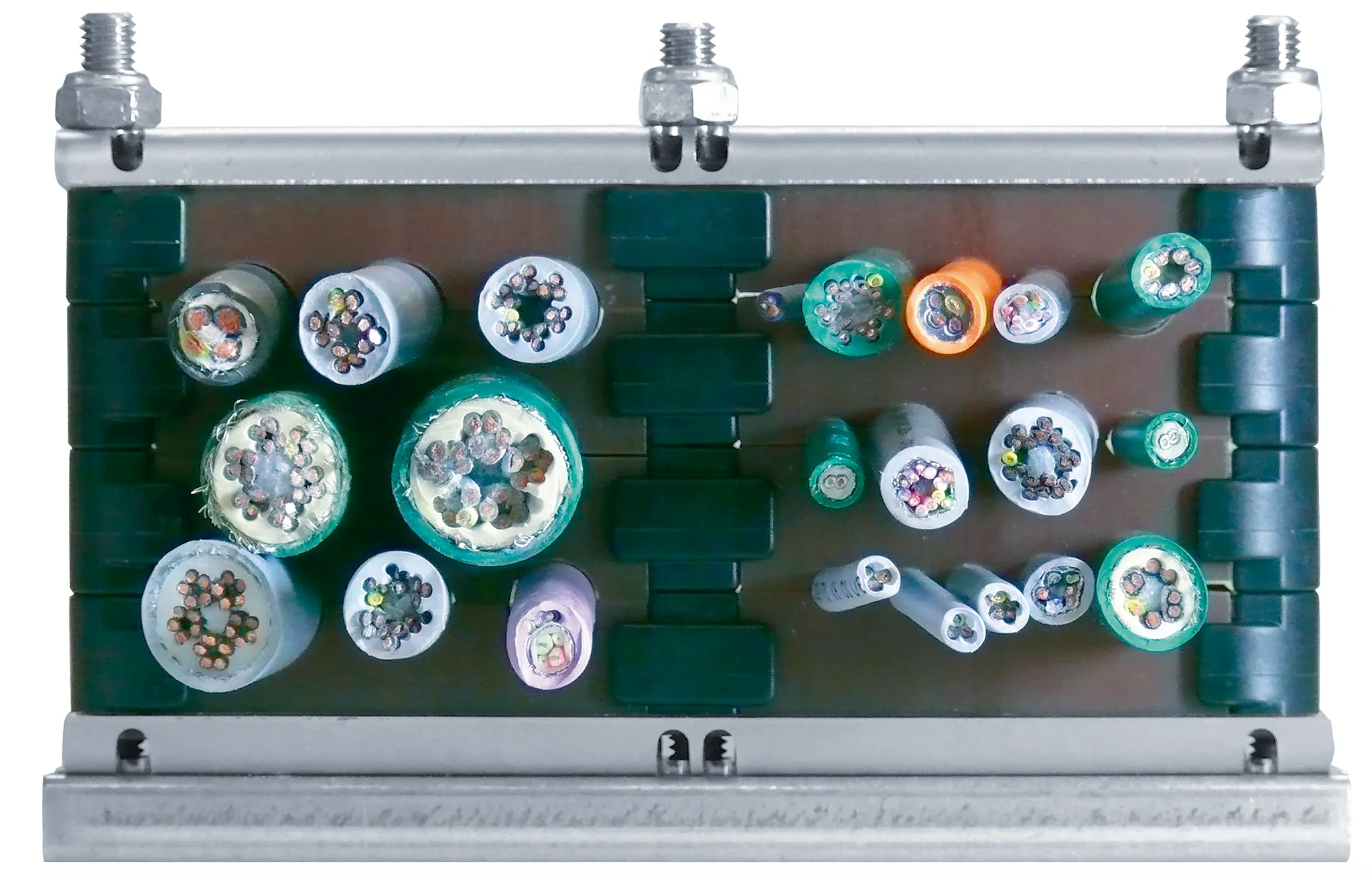

Cabo de sistema plug-in com alívio de tensão de plástico

CFB: Sistema modular de plug-in de alívio de tensão em plástico para montagem em perfil C
Os elos de união de plástico podem ser usados para fornecer alívio de tensão para cabos nos espaços mais apertados usando componentes de PU personalizados. Esse sistema modular de plug-in permite oferecer opções personalizadas de alívio de tensão.

Disponível em duas versões
Instalação rápida com conexão a parafuso padrão
Pode ser instalado no elemento de conexão ou na frente da esteira porta cabos
Produção sem quantidade mínima de pedido
Econômico e eficiente

Setores: Engenharia mecânica geral, máquinas de todos os tipos

Características do produto

Legenda:
+++ melhor adequação | + boa adequação | + - adequação satisfatória | - adequação limitada Dinâmica
Categoria de preço baixo ⬤⭘⭘ Categoria de preço médio ⬤⬤⭘ Categoria de preço médio ⬤⬤⬤ Categoria de preço médio

Adequado para os seguintes sistemas:	Quando utiliza-lo?	Quando não utilizá-lo?	Índice de montagem	Resistência à tração definível	Índice de preços	Modularidade	Dinâmica
E4, E6, para todos os KMA com perfil C	Alívio de tensão modular com economia de espaço com muitos cabos em espaços limitados. Para aplicações com altas acelerações e cargas, por exemplo, máquinas-ferramenta.	Sem limitação	+ -	+	⬤⬤⬤	sim (fabricação especial)	alto a muito alto

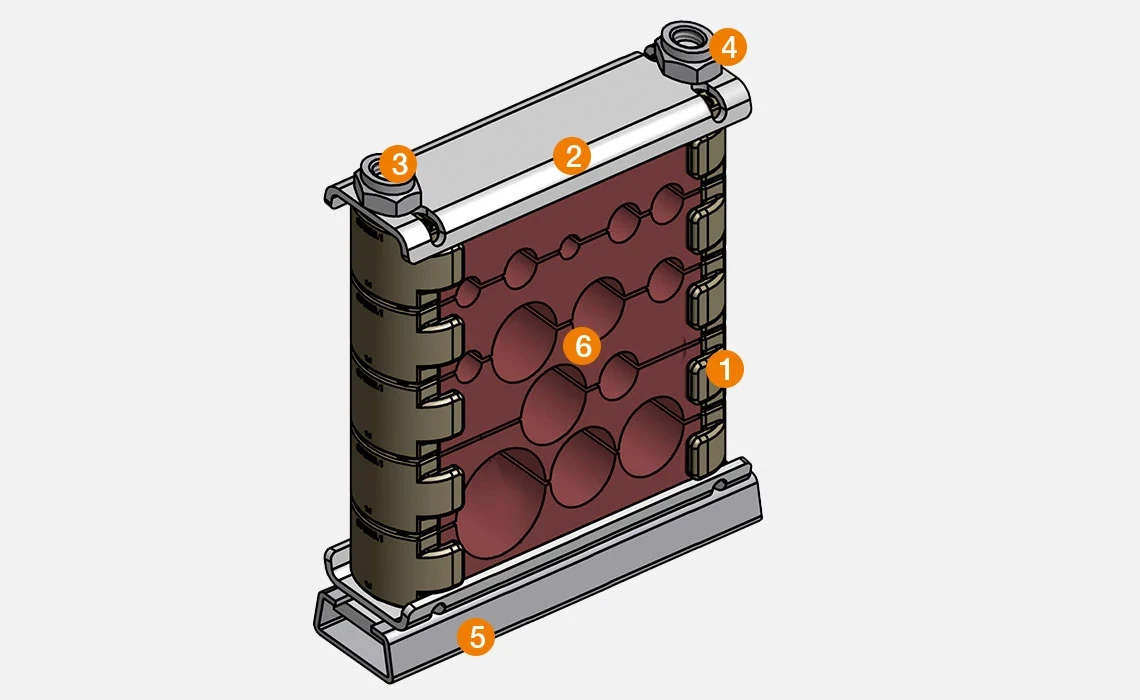

Sistema de plug-in de alívio de tensão | Série 907.881

Lista de peças<br /> Descrição	Número da peça	Número de
(1) Bloco de fixação do lado de fora	CFB20.1	Nx2
(2) Barra de fixação	907.881.1.XXX	2
(3) Parafuso roscado com placa	907.825.2.LLL	2
(4) Porca sextavada M8	TAPETE 0040012	2
(5) Perfil C (parte do KMA)	92.42.XXX	1
(6) Bloco de alívio de tensão	Específico do cliente	1

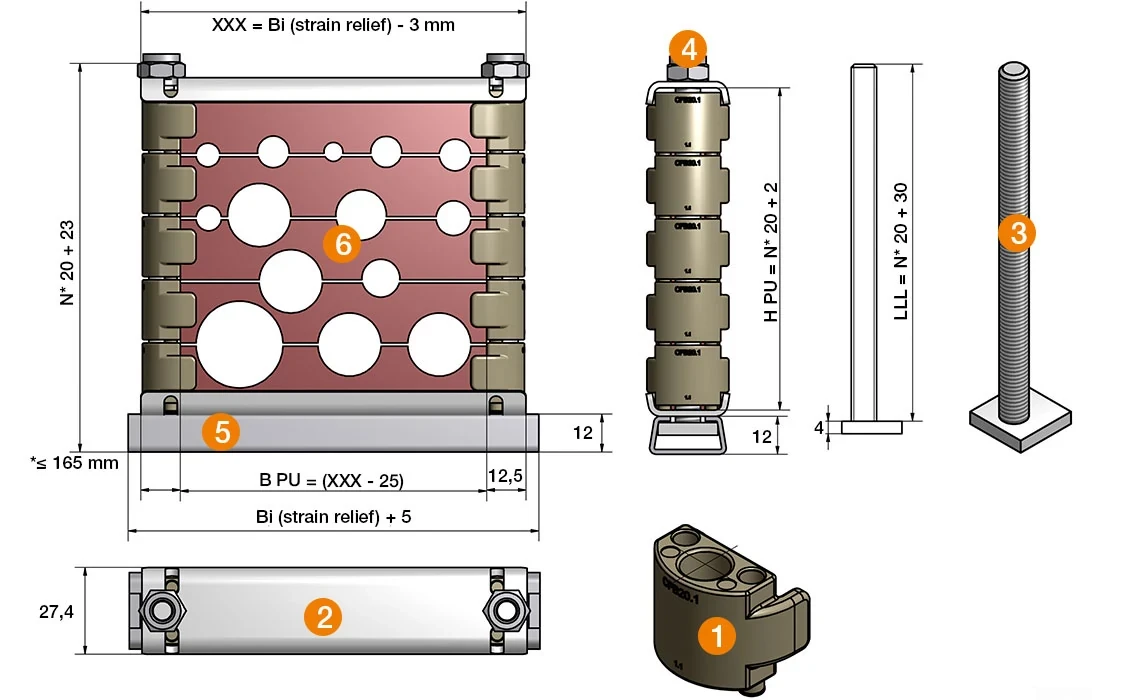

Código do pedido: 907.881.XXX.N

N = Número de camadas de blocos de retenção

XXX = Bi - 3 mm (terminal de fixação)

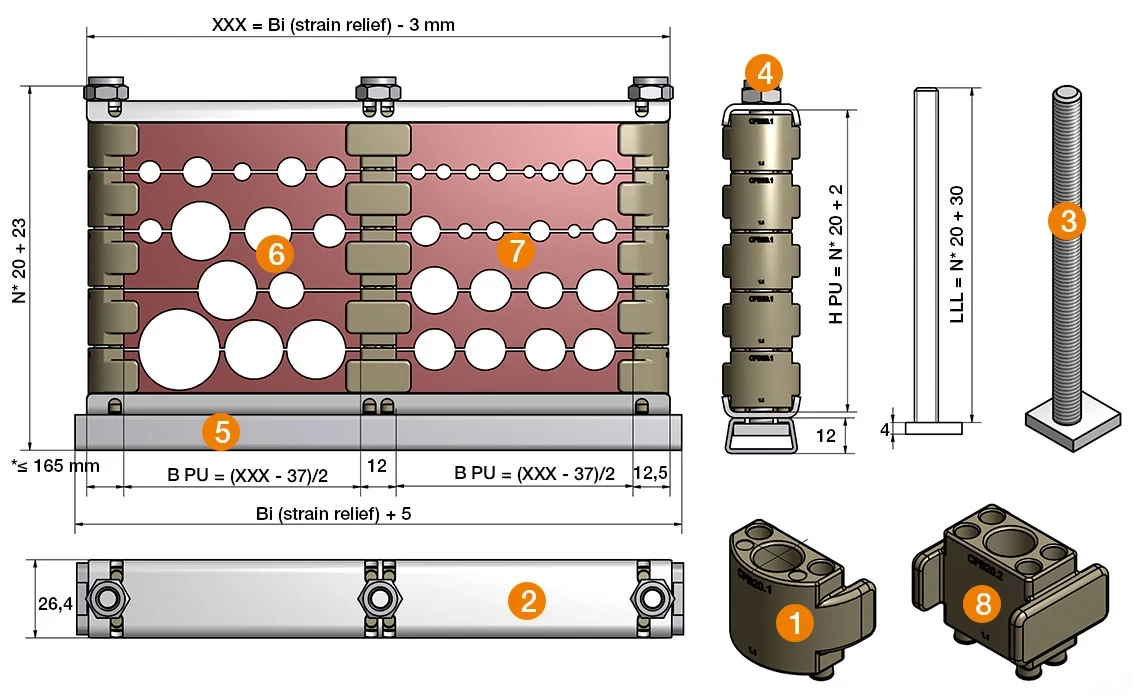

Código do componente com a versão 881

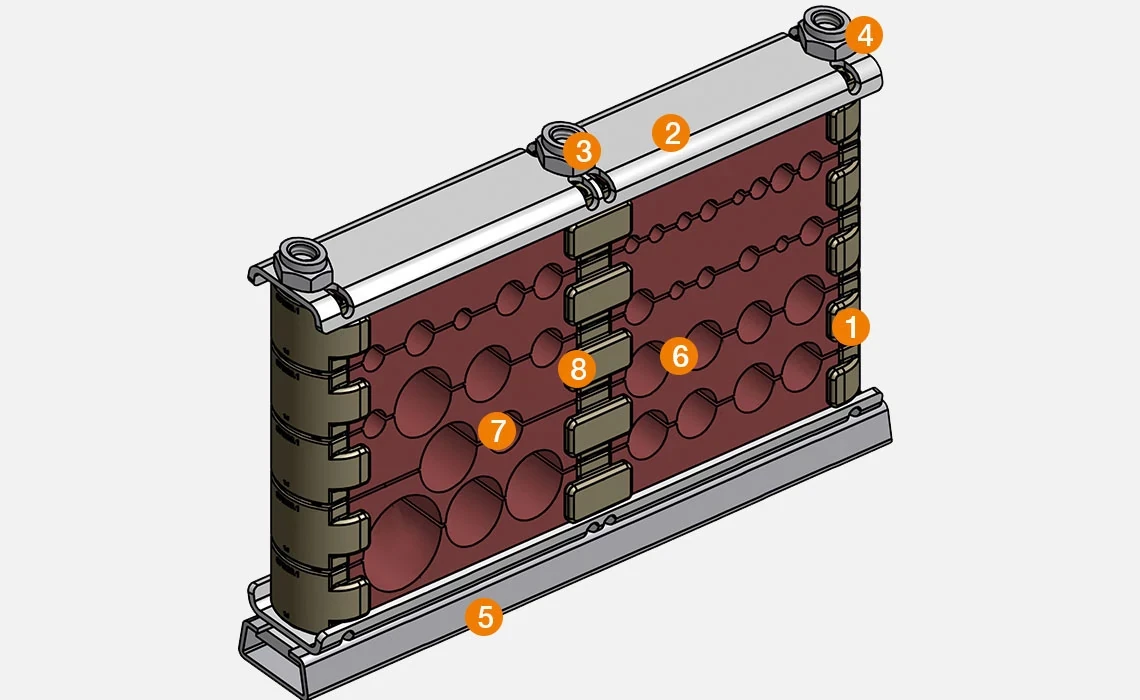

Sistema de conectores de alívio de tensão CFB

Quantidade Descrição	Número da peça	Número de
(1) Bloco de fixação do lado de fora	CFB20.1	Nx2
(2) Barra de fixação	907.825.1.XXX	2
(3) Parafuso roscado com placa	907.825.2.LLL	2
(4) Porca sextavada M8	TAPETE 0040012	2
(5) Perfil C (parte do KMA)	92.42.XXX	1
(6) Bloco de alívio de tensão	Específico do cliente	1
(7) Bloco de alívio de tensão	Específico do cliente	1
(8) Bloco de fixação no interior	CFB20.2	N
