Tecnologia linear e de rolamentos para bicicletas de carga eletrônica

Tecnologia de rolamentos durável e livre de manutenção em bicicletas de carga para cargas pesadas

Fácil de abrir e fechar com cada parada

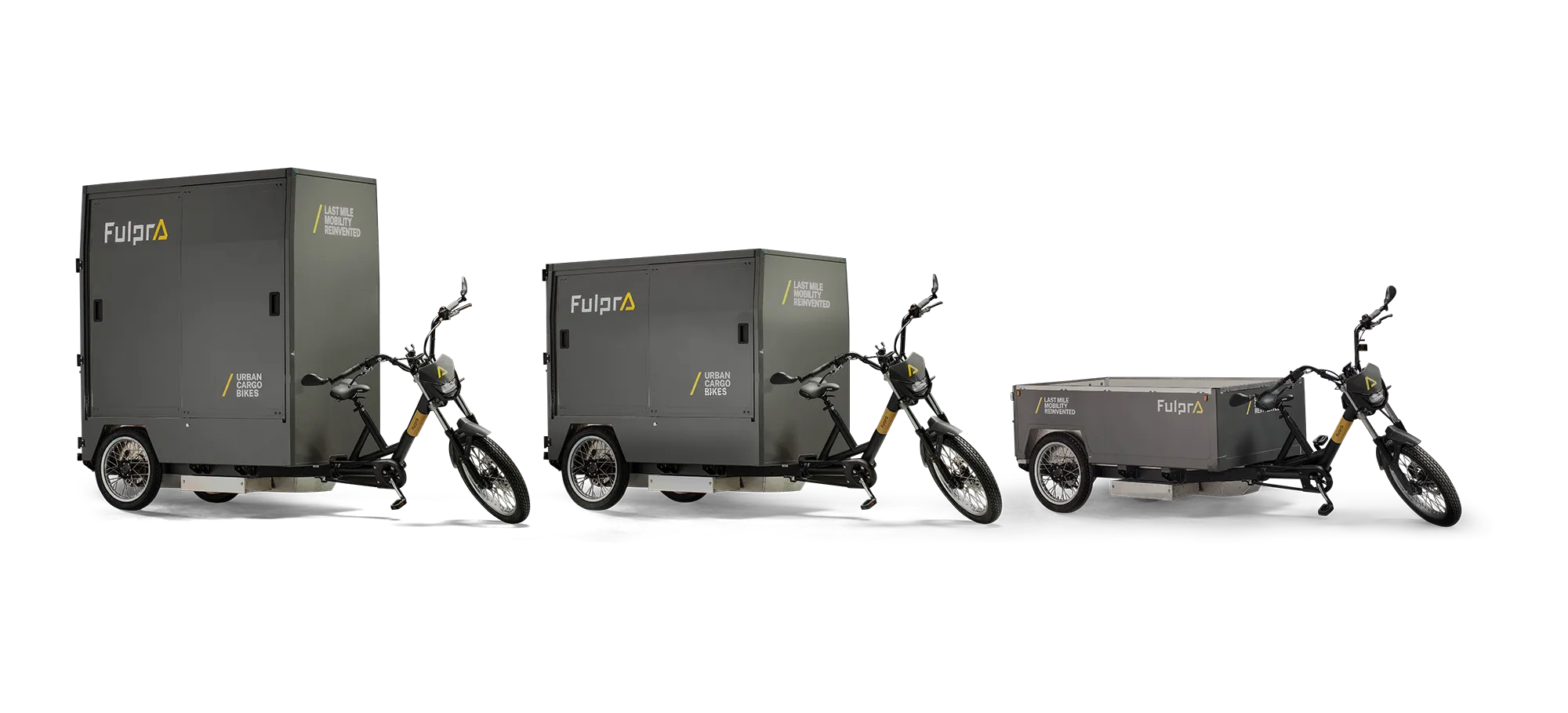

Ela transporta cargas úteis de até 350 quilos e é quase tão fácil de pilotar quanto uma bicicleta elétrica de duas rodas: a Cargobike da Fulpra é o veículo ideal para a última milha da logística urbana. Cada componente foi desenvolvido para cargas elevadas e manutenção mínima. Para as portas deslizantes do compartimento de carga, os projetistas contam com os trilhos de perfil W da drylin®, que não precisam de manutenção e funcionam sem problemas a longo prazo graças às suas propriedades de funcionamento a seco. Os rolamentos da igus® também são usados no trem de força e no freio de estacionamento - compactos, sem lubrificação e altamente resistentes.

Perfil

O que era necessário: Guias de perfil para as portas deslizantes do compartimento de carga; alternativa para rolamentos de rolos metálicos no freio de estacionamento e no trem de força
Requisitos: Funcionamento suave, resistência ao desgaste e durabilidade, livre de corrosão, resistente à sujeira e às flutuações de temperatura, espaço de instalação compacto, livre de manutenção
Área de aplicação: Setor de bicicletas

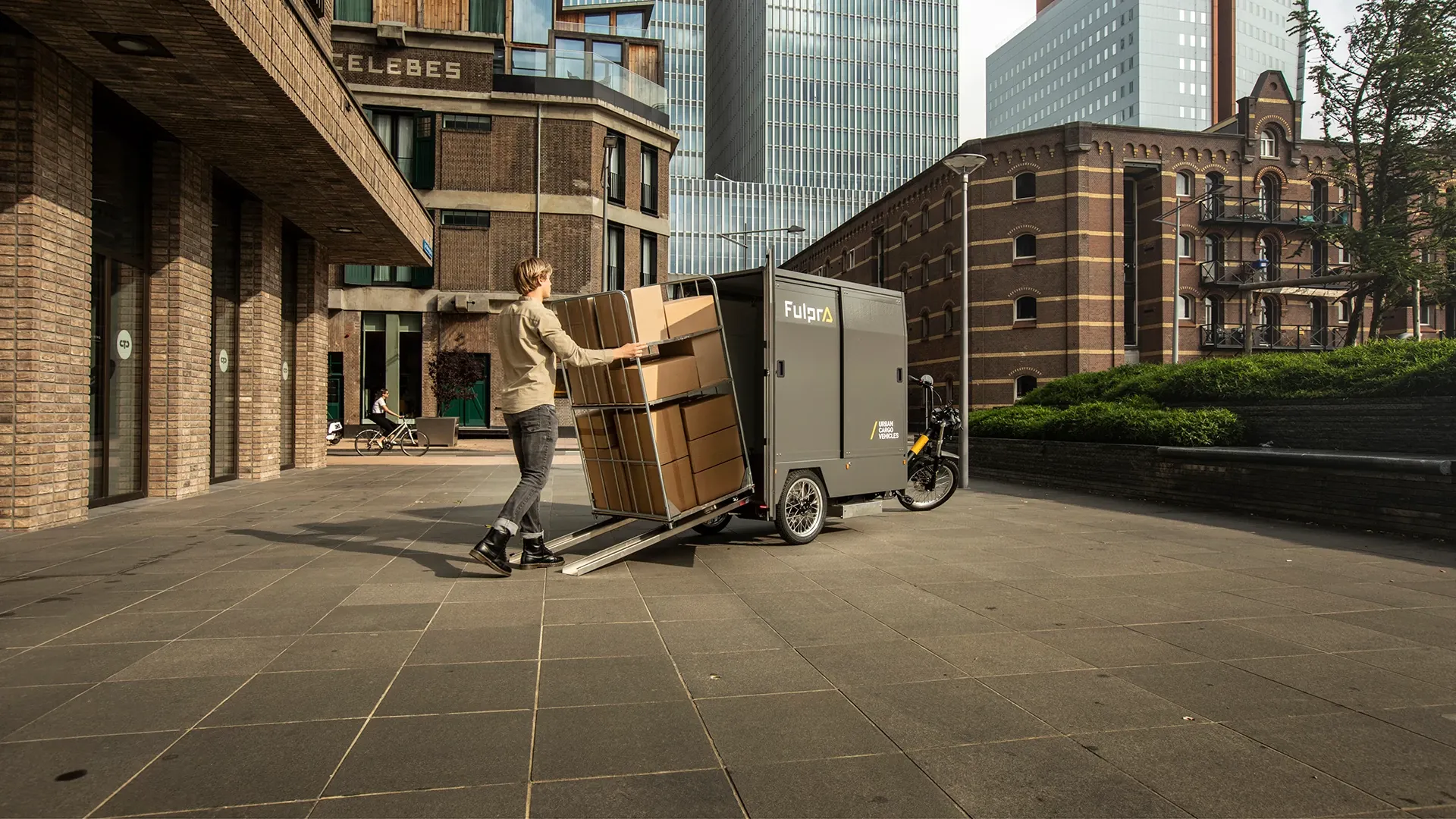

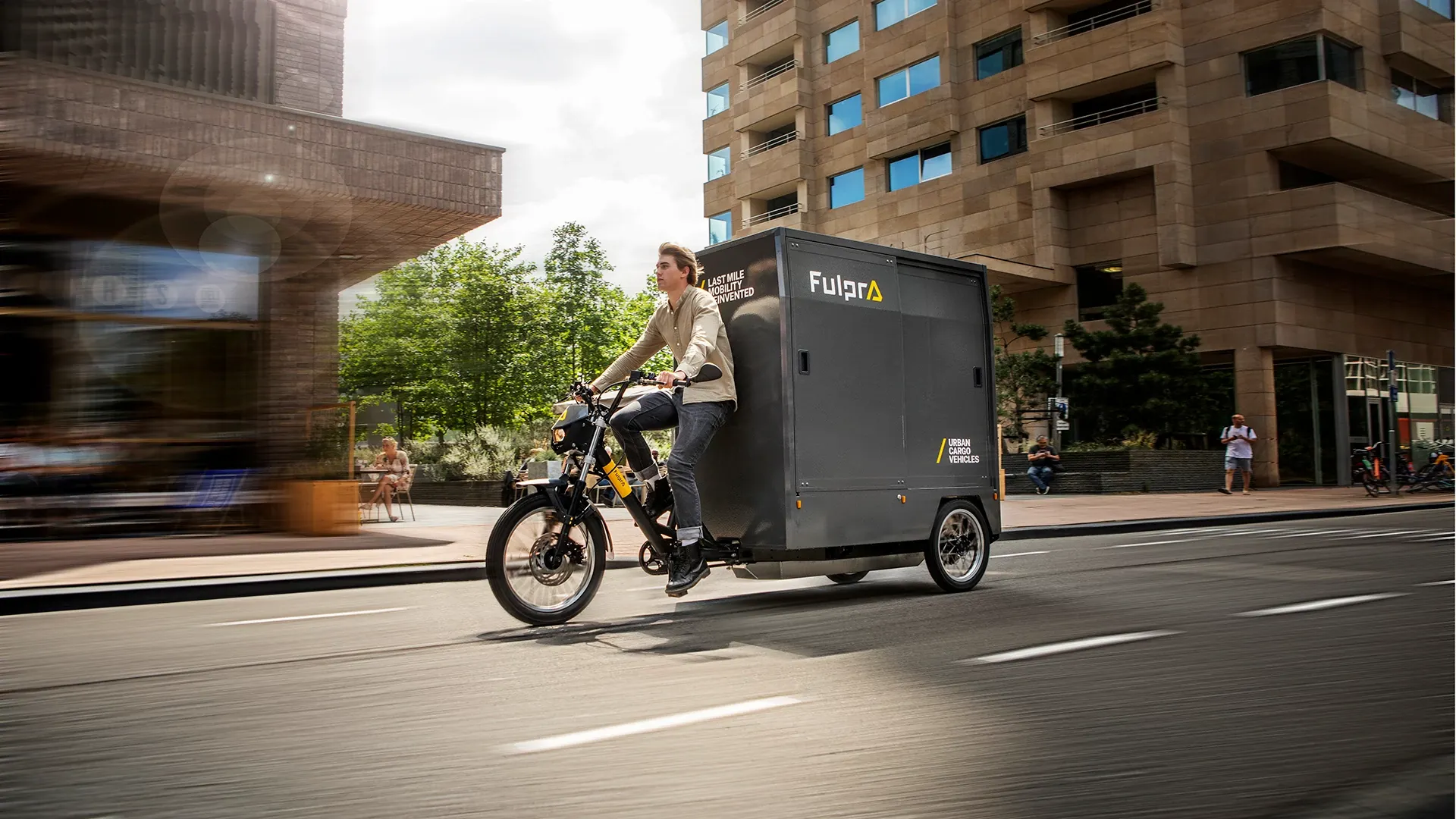

Já em uso com sucesso na Holanda, Noruega e Suécia e sendo testada em Colônia: graças a um sistema especial de inclinação, a bicicleta de carga eletrônica da Fulpra Motors BV anda tão confortavelmente quanto um veículo de duas rodas nas curvas. Ao mesmo tempo, a carroceria de carga permanece estável em uma posição horizontal e permite que cargas de até 350 kg sejam transportadas rapidamente pela cidade.

Problema

"A bicicleta foi desenvolvida desde o início para suportar altas cargas e uso pesado com manutenção mínima. Isso se aplica a todos os componentes", diz Michel van Eynatten, cofundador da Fulpra. Portanto, ele e sua equipe contam apenas com componentes de bicicleta para o selim e os pedais, mas também com componentes do setor de motocicletas projetados para cargas mais pesadas. Para a suspensão e a orientação das portas deslizantes do compartimento de carga, os projetistas estavam procurando guias de perfil que fossem tão robustas quanto suaves. "É muito importante que as guias tenham uma longa vida útil em condições adversas. Afinal de contas, as portas são abertas a cada parada." As mudanças nas condições climáticas, as vibrações e os impactos durante a condução não podem prejudicar a função.
O freio de estacionamento também exigiu componentes de rolamento particularmente fortes e resistentes. Isso porque o freio deve ser capaz de segurar com segurança a bicicleta de carga totalmente carregada, com um peso total de 600 kg, em uma inclinação de 20%.

Solução

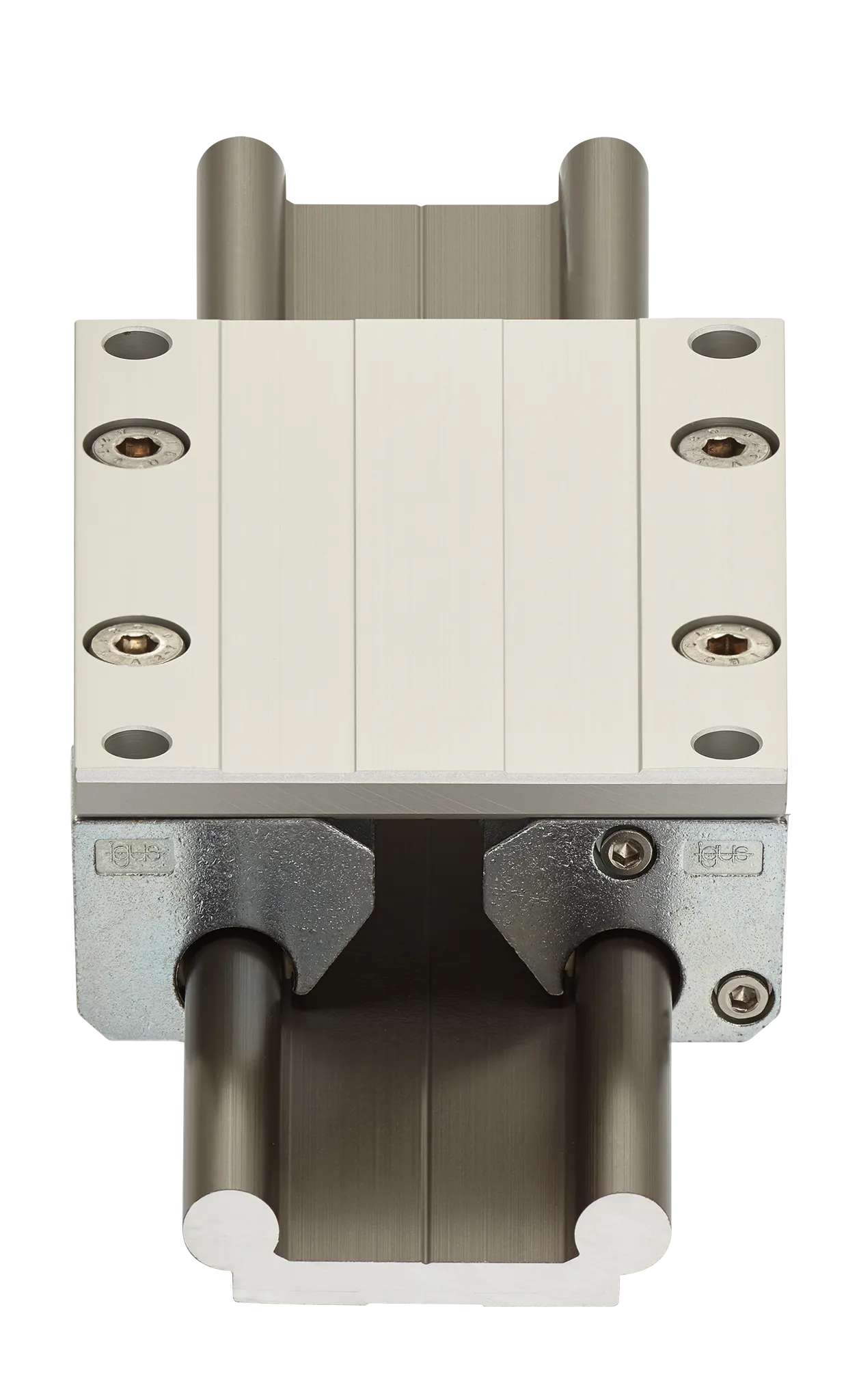

A engenharia conjunta com o representante holandês da igus®, Elcee, resultou na melhor solução técnica para as portas deslizantes: guias de perfil drylin® WSQ. As guias de 1,40 metro de comprimento feitas de alumínio anodizado podem ser facilmente integradas ao design do compartimento de carga. A característica especial do sistema linear drylin®: As caixas são equipadas com lâminas de mancais lisos iglidur® J, que garantem baixo atrito e funcionamento suave sem qualquer lubrificação. Isso elimina a necessidade de manutenção regular e o problema de os rolamentos lubrificados atraírem sujeira e se desgastarem mais rapidamente. Os rolamentos lineares não enferrujam, não chacoalham nem emperram e se movem suavemente mesmo em condições úmidas, uso frequente, choques e vibrações.
Para os pontos de apoio no freio de estacionamento e nos tensionadores de corrente, a igus® ofereceu a melhor solução:buchas flangeadas iglidur ® da série X. Elas são caracterizadas por uma resistência à compressão particularmente alta e, como todos os mancais da igus®, não requerem lubrificação adicional graças ao lubrificante sólido incorporado. Eles também são muito mais leves e compactos em comparação com os mancais metálicos.
