Fresagem de estilo livre

"Fresagem de estilo livre" em três dimensões
Isso se aplica à série M ainda mais do que às outras máquinas CNC da Stepcraft. Peter Urban: "A M-Series é a única máquina CNC do mundo que permite o verdadeiro fresamento freestyle." Isso significa que o usuário pode remover a mesa da máquina e usinar peças de trabalho grandes embaixo da máquina (ou no chão).

E a liberdade vai ainda mais longe: com os trilhos de vácuo opcionais, a máquina também pode aspirar a si mesma na parede ou no teto e fresar ali. É apropriado que a maioria dos compradores aceite a oferta de comprar "sua máquina" como um kit e montá-la por conta própria.

Urbana: "Isso não ocorre apenas por motivos de custo. Nossos clientes simplesmente gostam de montar e querem entender a máquina com a qual estão trabalhando da melhor forma possível."

design econômico - sem comprometer a qualidade
Como os amadores são sensíveis aos custos, os projetistas da Stepcraft não se preocupam apenas com a melhor função e a maior flexibilidade, mas também com o custo de cada inovação. O CEO da Stepcraft continua: "Uma das opções que oferecemos para a série M é uma lâmina tangencial oscilante. Como peça comprada, isso nos custaria 1.100 euros. Nós desenvolvemos uma que é pelo menos tão versátil e robusta, mas que custa apenas € 350." Quando se tratou da questão de como o cabeçote de fresagem (ou qualquer outra ferramenta) é movido em três eixos, os projetistas não só tiveram que encontrar a melhor solução técnica, mas também ficar de olho nos custos. Urbano: "Temos nosso próprio equipamento de teste para acionamentos. Lá, testamos vários sistemas lineares, como fusos de rosca redonda e fusos de rosca trapezoidal com porcas de bronze, em comparação direta." Os parâmetros testados incluíram desenvolvimento de ruído, precisão e desgaste - e o fuso dryspin® da igus® ficou em primeiro lugar.

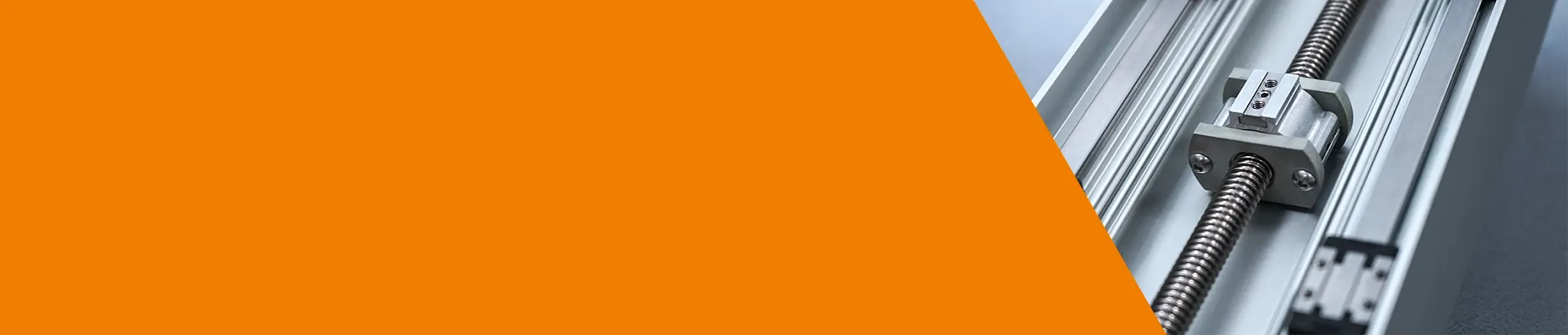

dryspin® Rosca íngreme com porcas especiais
Esta é uma rosca íngreme com uma geometria especial, na qual uma porca plástica feita do polímero de alto desempenho iglidur® J4 se desloca com lubrificante incorporado. Ambos os componentes formam um acionamento linear durável e livre de manutenção altamente eficiente que pode ser posicionado com precisão e facilmente adaptado a requisitos individuais. Esses fusos são usados em todos os três eixos da série M.

A Stepcraft obtém os eixos x e y em diferentes comprimentos porque as máquinas estão disponíveis em vários tamanhos de mesa. Os fusos são movidos por motores NEMA 23. Eles são acionados por porcas duplas de moldagem por injeção com um contorno externo específico do cliente, que a Stepcraft conecta usando um suporte de alumínio. Isso alcança a pretensão desejada e evita folgas.

Os acionamentos de parafuso estão sujeitos a altas tensões
Os acionamentos de parafuso dryspin® estão sujeitos a altas tensões nessa aplicação, conforme explica Peter Urban: "Quando a ferramenta fresa um círculo no material, por exemplo, forças elevadas e sobrepostas atuam no eixo." Como a máquina processa uma grande variedade de materiais e em velocidades de avanço muito diferentes, não é possível descartar completamente a possibilidade de ocorrência de vibrações. Nesse caso, de acordo com a experiência dos projetistas da Stepcraft, uma gota de óleo como amortecedor ajuda: "Isso resulta em um comportamento de funcionamento ainda melhor." Uma recente melhoria de detalhes feita pela igus® na série dryspin® também tem um efeito positivo: As roscas das porcas de plástico não são mais cortadas posteriormente, mas moldadas diretamente usando uma ferramenta acionada com um núcleo de torneamento. Isso elimina a necessidade de usinagem mecânica, o que significa que a pele moldada é mantida e a porca do parafuso de avanço funciona com ainda menos atrito.
