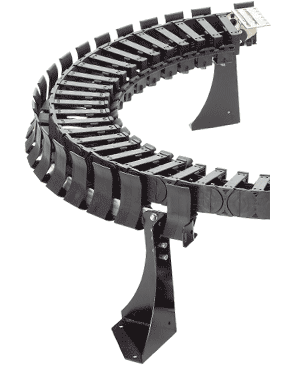

Nova geração - Novo twisterchain - Robusto, silencioso, para altas cargas

Cargas mais altas e funcionamento mais suave

A nova geração de esteiras circulares twisterchain permitiu um funcionamento suave significativamente melhorado em combinação com uma maior estabilidade. O novo twisterchain tem uma construção modular para largura, altura e raio e, portanto, oferece uma utilização muito flexível em aplicações onde movimentos rotativos de até 540° ou mais são necessários, assim como em soluções robustas.

Mais forte; possibilidade de maiores pesos de preenchimento
Menos 25% de peso do que a esteira de torção anterior
Velocidades de rotação de 1 m/s ou mais
Movimentos circulares e em espiral de até 540°.
Curso altamente dinâmico e mais suave (com nova calha)
Interior suave com desenho amigável para cabos
Travessas que podem ser abertas ao longo do raio interior
Testado com sucesso por mais de 1 milhões de ciclos no laboratório igus® (03/2010)

Indústrias e aplicações típicas

Robôs, máquinas de manipulação
Máquinas de embalagem
Máquinas de vidro
Engenharia mecânica geral, etc.

Mais informações

Novo twisterchain para movimentos circulares de até 540°, travessas de abertura instantânea no raio interno

O elo intermediário otimizado para cabo aumenta a estabilidade da nova esteira twisterchain. Ao mesmo tempo, serve como separador interior e divide o espaço de preenchimento em duas câmaras.

Y = Máx. carga adicional [kg/m]
A = nova geração twisterchain new
B = versão antiga twisterchain Classic

100% mais carga adicional com a nova geração do igus® twisterchain

Critério de seleção

Notas sobre o design do novo twisterchain.

twisterchain nova seleção

twisterchain novo 3D-CAD

Geração de modelos 3D twisterchain completos

modelos twisterchain 3D-CAD

Novas calhas guia twisterchain

Nova geração de calhas guia twisterchain - economize tempo de montagem, custos - aumente a vida útil!

Calhas guia twisterchain

Configurador de equipamento robótico

Suporte de equipamentos para vários tipos de robôs. Encomenda simplificada de sistemas completos.

Configurador de equipamento robótico

Snap-open no raio interno

Série TC32

Altura interna hi: 32 mm
Larguras internas Bi: 87,5 - 150 mm
raios de curvatura R: 100 - 250 mm
Passo: 56 mm

e-chain®, abre em ambos os lados

Série TC42

Altura interna hi: 42 mm
Larguras internas Bi: 87,5 - 200 mm
raios de curvatura R: 100 - 250 mm
Passo: 67 mm

e-chain®, abre em ambos os lados

Série TC56

Altura interna hi: 56 mm
Larguras internas Bi: 125 - 200 mm
raios de curvatura R: 150 - 400 mm
Passo: 91 mm

e-chain®, abre em ambos os lados

Novo sistema de calha guia - tipo 01

A nova calha de guia Twister minimiza o alinhamento anteriormente demorado. O tempo de montagem é reduzido de 6h para 2h. Ao reduzir os níveis de ruído, a velocidade de deslocamento pode ser aumentada, graças a um design quase todo em plástico.

Movimentos circulares possíveis até 540° (com peças de montagem especiais)

UL94-V0 Classificações sob consulta

Novo sistema de calhas guia - Tipo 01 disponível
