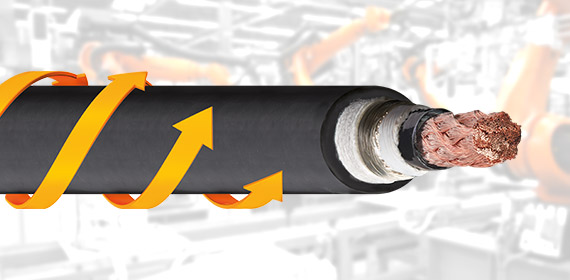

Os movimentos cada vez mais complexos em aplicações industriais requerem cabos com capacidade de torção e/ou para movimentos tridimensionais, com uma vida útil elevada, à semelhança dos cabos chainflex clássicos. Por exemplo, um braço robótico móvel gera elevadas forças centrífugas, de flexão e torção em um cabo para robôs. Os cabos para robôs chainflex da igus foram especialmente desenvolvidos e testados para este requisito especial.
Cabos confiáveis para movimentos em esteiras porta cabos – para muitos ciclos, acelerações e velocidades elevadas e mais desafios.
No nosso laboratório de 2.750 m², colocamos à prova os nossos cabos – o que nos permite oferecer, com confiança, uma garantia de 36 meses!
Com as nossas ferramentas, irá encontrar o cabo certo para qualquer aplicação – e pode calcular diretamente a vida útil!
Os condutores, a estrutura entrançada, as malhas e os [link pagenr="20870" title="materiais de revestimento"] têm de compensar as elevadas cargas de curvatura alternantes, assim como as alterações no diâmetro dos cabos devido a movimentos de torção. Para esta carga específica na área tridimensional, a estrutura dos cabos para robôs tem de incluir uma combinação de elementos construtivos suaves e deslizantes. São utilizados elementos de preenchimento que conseguem absorver forças ocorrentes, como a torção. Para esse fim, são instalados elementos de PTFE e fios de rayon. Os cabos de robô chainflex também contêm uma combinação especial de revestimentos de PTFE, para que os conjuntos de blindagem otimizados para torção possam realizar os movimentos compensatórios necessários.
Nos cabos de bus com capacidade de torção são utilizados materiais isolantes especiais. Aqui, a capacitância do cabo, a atenuação e a qualidade dos sinais transportados estão sujeitas a uma faixa de tolerância muito restrita. Dependendo da área de aplicação em robótica, o revestimento PUR, desenvolvido especialmente pela igus, protege contra danos mecânicos, como os causados por abrasão. A mistura de PUR utilizada aqui é livre de halogêneo e retardante de chamas.
Os cabos para robôs da igus para movimentos tridimensionais apresentam propriedades de transmissão e qualidades de sinal muito elevadas ao longo de toda a vida útil, com tolerâncias muito restritas, graças à utilização de materiais isolantes otimizados para a torção e elementos de amortecimento mecânicos.
A igus também garante 5 milhões de ciclos de movimento com uma torção de ± 180° por metro. Para garantir isto, os cabos para robôs chainflex são testados durante milhões de ciclos adicionais sob condições de torção.
O esforço mecânico ao qual um cabo está exposto difere substancialmente dos cabos em um sistema de esteira porta cabos linear para os cabos sujeitos a forças centrífugas, de flexão e torção. Geralmente, não é possível determinar isto antecipadamente. O padrão de Teste de Torção da igus foi desenvolvido para este fim. Este padrão permite uma análise reprodutível com base em resultados relevantes de testes. Todos os cabos CFROBOT com uma distância do ponto fixo de um metro são torcidos, pelo menos, 5 milhões de vezes. Além disso, um teste com 270° de torção foi realizado em uma plataforma de teste com um comprimento de esteira de cerca de 2.500 mm, com impactos fortes e forças centrífugas elevadas, como surgem frequentemente em um robô industrial.
Os cabos para robôs estão disponíveis como cabos de fibra ótica, servo ou motor e cabos híbridos. Estão igualmente disponíveis nesta versão cabos de controle, de dados e também Encoder/Resolver.
Também estão disponíveis cabos para robôs chainflex confeccionados Os cabos para robôs chainflex podem também ser encomendados como cabos confeccionados, a partir de apenas um cabo. Diferentes conectores plug-in estão igualmente disponíveis como um conjunto de cabos readychain pronto para instalar.

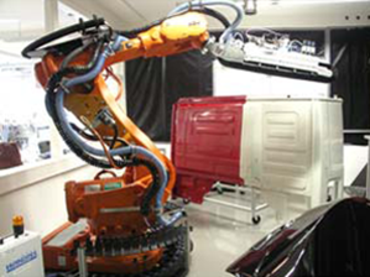

A empresa Wandres GmbH é especializada no desenvolvimento e produção de sistemas de escovação e limpeza do ar. Uma remoção segura e cuidadosa de poeiras, fibras e pequenas partículas de superfícies é um pré-requisito de muitos processos de produção, para assegurar produtos de alta qualidade. Para proteger os robôs de 6 eixos de danos mecânicos, os cabos para robôs foram equipados com mangueiras de proteção fornecidas pela fábrica. Contudo, estas não conseguiam suportar o funcionamento contínuo, ficando constantemente rasgadas ou gastas e causando a imobilização de toda a unidade de teste.
