readychain® iMSPO: Sistema móvel de energia em terra para terminais de contêineres

O que é a readychain® iMSPO?
O termo iMSPO significa igus® Mobile Shore Power Outlet e é uma tomada autopropulsada para a conexão de energia em terra de navios porta-contêineres. O sistema é posicionado no berço e instalado no cais acima do sistema de defensas. Você recebe um conjunto readychain® pronto para ser conectado e testado no final para a conexão de energia em terra de navios.

O sistema atende às seguintes normas e diretrizes:

IEC 80005-1, Anexo D - 6,6kV, 7,5MVA,
Diretriz de maquinário da UE 2006/42/EC,
Classe de proteção contra corrosão C5-M,
Classe de proteção IP67.

Solicitar sistema iMSPO

Infográfico de navios porta-contentores para iMSPO

O que caracteriza o readychain® iMSPO?
A combinação dos roletes da corrente de energia ® da igus e dos cabos especiais de média tensão chainflex® permite que o sistema seja movido por seções portuárias de até 400 metros de comprimento. Graças ao pequeno raio de curvatura dos cabos de média tensão chainflex®, o sistema pode ser projetado de forma compacta e instalado com economia de espaço.

Isso garante a disponibilidade de energia em terra em todo o berço. Independentemente da troca de navios de diferentes tamanhos, a conexão é sempre posicionada onde é necessária com base na posição de atracação do navio. O iMSPO é operado de forma conveniente por meio de um controle remoto.

Não apenas desenvolvidos, mas também amplamente testados!
A experiência adquirida em projetos concluídos com sucesso é continuamente incorporada ao desenvolvimento dos sistemas de energia em terra da igus®. A estreita cooperação com nossos clientes nos ajuda a reproduzir as condições e os requisitos no campo de testes da igus® de forma quase realista. Todos os módulos e sistemas passam por testes intensivos nas instalações de teste da igus® com relação à função e à vida útil.

Tecnologia

Fornecimento simples, rápido e modular de energia em terra para navios, independentemente da posição de atracação
Sistema compacto: não há nenhum equipamento adicional na área de trabalho durante o posicionamento e o fornecimento de energia ativa
Conexão ergonomicamente melhor dos cabos do navio
Procedimento de intertravamento de segurança integrado

Custo baixo

Uma tomada móvel versus muitas tomadas fixas = a redução no número de tomadas resulta em menos cabeamento e trabalho de base e menos painéis de distribuição
Com uma tomada móvel = 100% de conectividade = amortização mais rápida do investimento total
Sistema orientado para o futuro com design modular e móvel

Prova

Teste de tipo, incluindo teste elétrico
Projetado de acordo com a norma IEC 80005-1, Anexo D - 6,6kV, 7,5MVA
Atende à diretriz de maquinário da UE 2006/42/EC
Sistema de proteção contra corrosão de acordo com C5-M
Classificação IP67 para componentes elétricos

Sustentabilidade

Para "Zero Emission" porto com energia em terra
Desligamento de todos os geradores a diesel, redução de emissões de poluentes, como material particulado, óxidos de nitrogênio e enxofre, bem como emissões de CO2
a cadeia de energia pode ser conectada à cadeia igus®® programa pode ser reciclado

E é assim que ele funciona: Animação do iMSPO no porto

no local na igus®: o sistema durante o teste de funcionamento

Exemplos de aplicativos com readychain®

O sistema de alimentação exclusivo permite o fornecimento seguro e confiável de energia

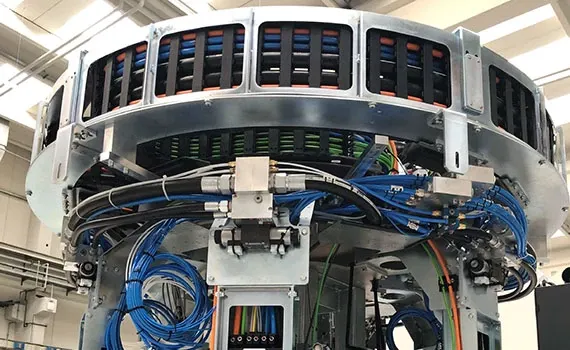

O coração do torno multifuso MULTISPRINT é o tambor do fuso com seis fusos para a usinagem simultânea de várias peças. O tambor move as peças de trabalho para as ferramentas com rapidez e precisão. Para que os fusos retornem à posição inicial após a conclusão da usinagem nas seis estações, o tambor precisa girar 300 graus em sentido inverso. O maior desafio: um sistema seguro de fornecimento de energia para todos os seis eixos-árvore.

Torno multi-fusos

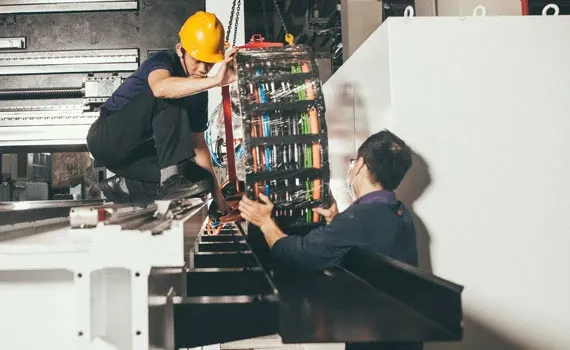

Sistemas readychain completamente montados para entrega

Minutos em vez de dias: a solução completa da igus reduz o tempo de montagem dos centros de usinagem

Em seus centros de usinagem robóticos, o fabricante de ferramentas taiwanês Hartford usa sistemas de cadeia de energia totalmente aproveitados da igus.
Isso possibilita cortar muitas etapas de trabalho e, assim, reduzir o tempo de montagem de várias semanas para apenas metade de um dia. Ao mesmo tempo, os clientes podem sempre contar com o recebimento de uma solução segura e confiável de uma única fonte quando encomendam sistemas readychain da igus.

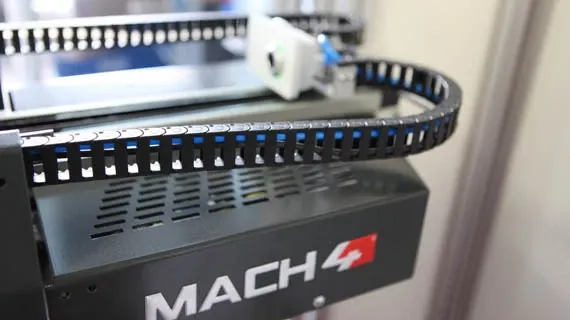

Manuseio automático de medicamentos: Mach4

Manuseio automático de medicamentos: cadeias de energia aproveitadas garantem 20.000 movimentos por dia

Os sistemas modulares de separação automática de medicamentos são usados para o armazenamento e a recuperação rápidos de medicamentos em farmácias, hospitais ou casas de repouso e podem ser adaptados a quase todas as condições espaciais no local. Eles devem ser compactos e modulares para permitir uma extensão sem problemas e um fornecimento confiável.
Os sistemas readychain podem ser adaptados de forma ideal às circunstâncias e condições espaciais.

Cadeias de energia em um sistema de picking com 20.000 movimentos por dia

Soluções de fornecimento de energia em aplicações shore power

3.000 conexões de energia em terra por ano com sistemas flexíveis de fornecimento de energia

A base offshore de Mongstad é uma das bases usadas com mais frequência na Noruega. Os navios mudam duas vezes por dia para serem carregados com equipamentos para as plataformas offshore no Mar do Norte. A base funciona 24 horas por dia.
Portanto, é utilizado um sistema de alimentação de energia em terra confiável, robusto e flexível da igus®. Uma bobina eletrônica com chicote é integrada em um contêiner de três metros de comprimento que pode ser manuseado por empilhadeiras para posicionar o sistema ao longo dos vários berços.

Ligações elétricas em terminais portuários - shore power

Aplicações com sistemas readychain

No que diz respeito à automação de máquinas e instalações industriais, há uma série de motivos diferentes para optar por sistemas de fornecimento de energia pré-montados.
Os custos de fabricação diminuem, as fontes de erros são praticamente excluídas. É necessário menos trabalho de planejamento de projeto e a confiabilidade aumenta. As possíveis áreas de uso são a engenharia de montagem/instalação e a tecnologia de manuseio, a tecnologia de transportadores ou a engenharia mecânica.

Ir para visão geral

O maior laboratório de teste em todo o mundo

Mais de 15.000 testes por ano resultaram no que é provavelmente o maior banco de dados de testes do mundo. Esse banco de dados nos permite selecionar sempre o produto certo para sua aplicação específica. Também é possível realizar testes personalizados para seu setor.

Laboratório de testes

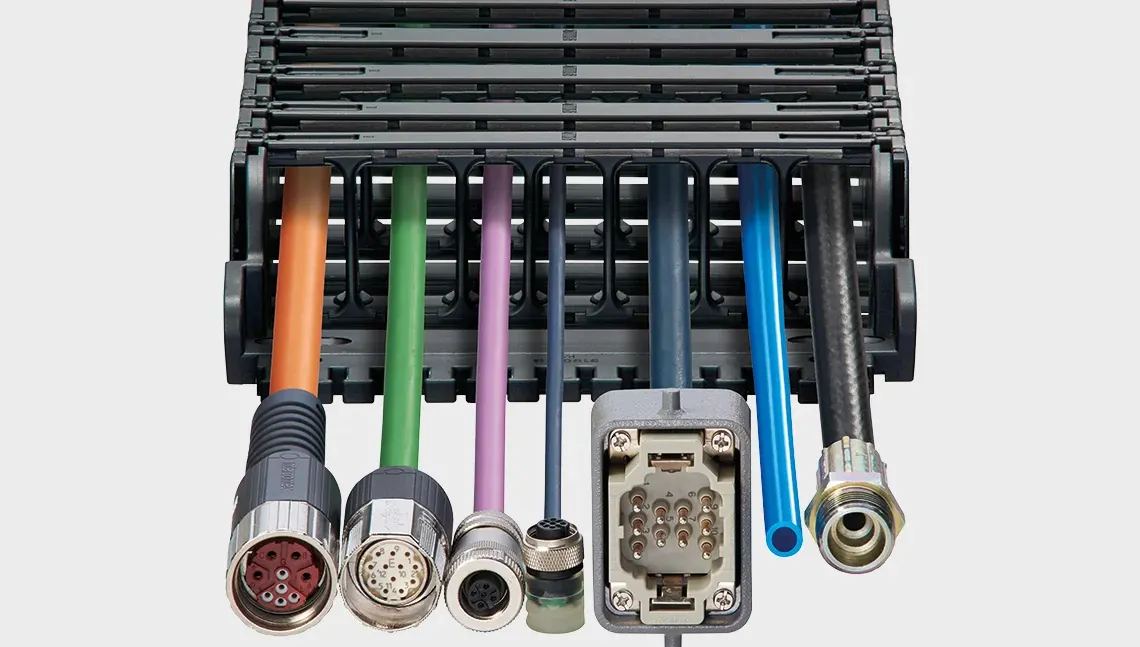

Sistemas de fornecimento de energia prontos para conexão

Você precisa de um sistema de suporte de cabos completo e personalizado?
Desde a aquisição de todos os componentes necessários até a montagem do sistema pronto para instalação, nós cuidamos de toda a logística de aquisição. Economize até 95% no tempo de montagem!
