O módulo linear de aço inoxidável da série drylin® SLW

Ideal para uso em condições extremas

Versão em aço inoxidável da versátil série de módulos lineares SLW com componentes de aço resistentes à corrosão (1.42305, AISI 316 ou AISI 316Ti). Nos tamanhos 1040 e 2080, o módulo linear de aço inoxidável está disponível com 3 materiais diferentes de mancal liso.

O material do mancal liso pode ser selecionado: Dependendo das condições ambientais, você pode escolher entre o padrão, o compatível com a FDA ou um mancal de deslizamento de alta temperatura.

Materiais dos mancais lisos:
iglidur® J = Padrão
iglidur® A180 = Compatível com FDA
iglidur® X = Alta temperatura até +250 °C

Indústrias:

Indústria alimentícia
Indústria de embalagens
Indústria química

Serviços de produtos

Download dos dados do catálogo

Catálogo gratuito com todos os dados técnicos dessa linha de produtos.

Faça o download da extração do catálogo agora

Solicitar uma cotação

Está interessado em uma oferta personalizada? Então deixe-nos uma mensagem!

Envie sua dúvida agora

Configurador on-line gratuito

Configure você mesmo módulos lineares individuais em milímetros. Sem registro.

Ir para o configurador de tecnologia de acionamento

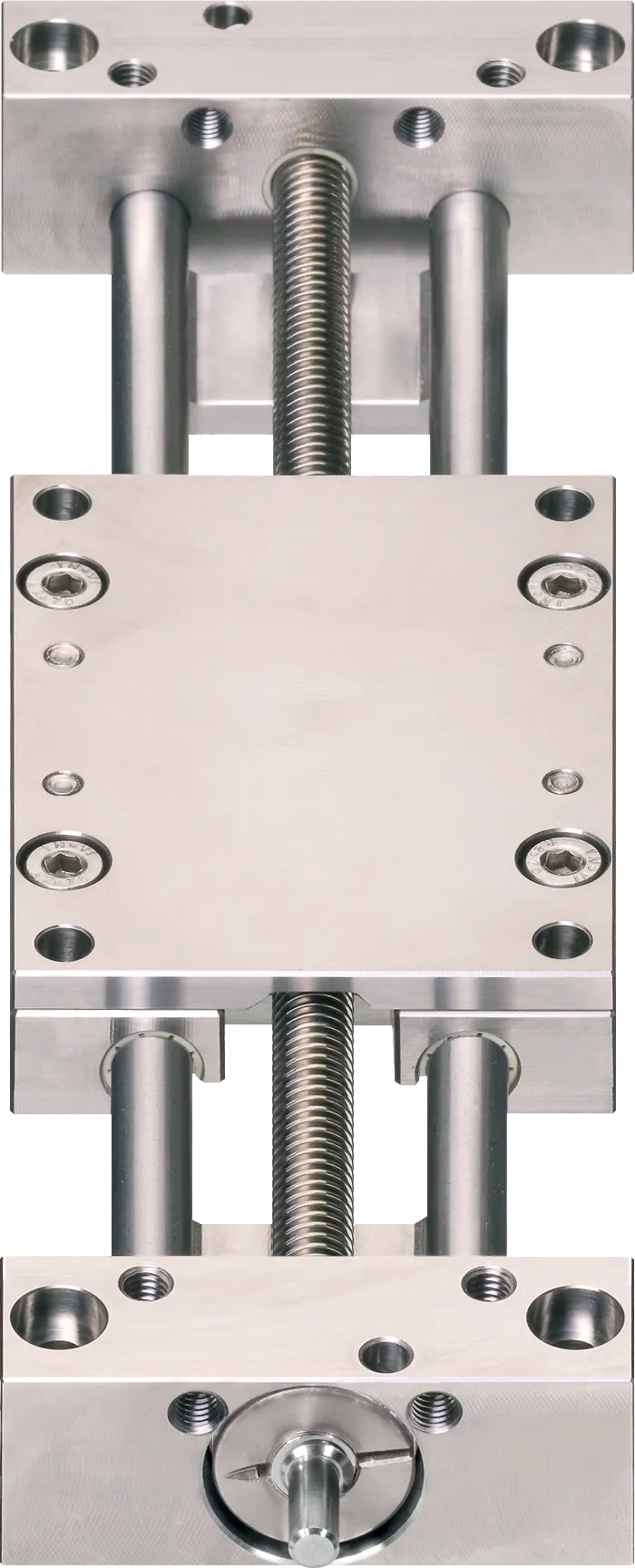

Módulo linear drylin SLW em aço inoxidável

SLW-ES-1040

comprimento máximo do curso: 750 mm
eixo Ø: 10 mm
Comprimento do carro: 100 mm
Capacidade máxima de carga Capacidade de carga:

axial: 700 N
radial: 2800 N

SLW-ES-2080

Comprimento máximo do curso: 1000 mm
Ø do eixo: 20 mm
Comprimento da corrediça: 150 mm
Capacidade máxima de carga Capacidade de carga:

axial: 1600 N
radial: 6400 N

Opções técnicas para a série SLW-ES

Motores de passo para módulos lineares e mesas XY da igus

Sistemas de acionamento elétrico: motores elétricos da igus

Sejam motores DC, de passo de fuso ou EC/BLDC: com sua ampla loja de motores, a igus oferece a possibilidade de equipar sistemas de eixo linear com as soluções de motor apropriadas. Em combinação com os eixos lineares drylin, que podem ser encomendados completamente prontos para instalação e conexão, é possível configurar sistemas de manuseio completos. Com os motores potentes, você resolve uma grande variedade de problemas na tecnologia de acionamento elétrico.

Para os motores de passo

Materiais de mancais lisos para módulos lineares da igus

Materiais de rolamento

Todos os pontos de rolamento das unidades de acionamento drylin® são equipados com polímeros de alto desempenho igus® livres de lubrificação e manutenção. As opções incluem materiais para aplicações de alta temperatura de até +180°C (iglidur® X, série SLW-ES) e para ambientes em conformidade com a FDA (iglidur® A180).

Fixação de parafuso de avanço drylin para módulos lineares com acionamento por parafuso de avanço

Grampo do fuso de avanço

Em muitas aplicações, uma opção de fixação também é necessária como proteção adicional contra ajustes não intencionais.

Flange de fixação do eixo para fixar o fuso de avanço no indicador de posição
Protege o fuso de avanço contra giro inadvertido
Material: alojamento de polímero com fixação do eixo em alumínio
Cor: preto

Para a braçadeira do parafuso de avanço
