igutex® TX1 - dados do material

Tabela de materiais

Especificação geral

Unidade

igutex® TX1

Método de teste

densidade

g/cm³

2,1

Cor

cinza-esverdeado

máx. Absorção de umidade a 23°C/50% de umidade ambiente.

% por peso

0,2

DIN 53495

Absorção de umidade total máxima

% em peso

0,5

Coeficiente de atrito de deslizamento, dinâmico, contra aço

µ

0,04 - 0,14

Valor de pv, máx. (seco)

MPa x m/s

0,89

Especificação mecânica

módulo de flexão

MPa

12.000

DIN 53457

resistência à flexão a 20°C

MPa

55

DIN 53452

Resistência à compressão

MPa

220

Pressão máxima recomendada na superfície (20°C)

MPa

200

Dureza Shore D

94

DIN 53505

Especificação física e térmica

Temperatura superior de aplicação de longo prazo

°C

+120

Temperatura superior de aplicação de curto prazo

°C

+170

Temperatura inferior de aplicação

°C

-60

condutividade térmica

[W/m x K]

0,24

ASTM C 177

coeficiente de expansão térmica (a 23°C)

[K-1 x 10-5]

3

DIN 53752

Especificação elétrica

Resistividade de volume

Ωcm

> 1011

DIN IEC 93

Resistência de superfície

Ω

> 1013

DIN 53482

Tabela 01: Dados do material

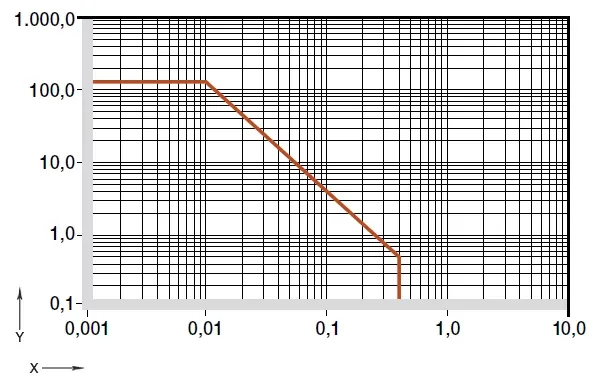

valores de pv igutex® TX1
valores de pv igutex® TX1

diagrama. 01: Valor de pv permitido para os mancais lisos igutex® TX1 em operação a seco contra um eixo de aço a +20 °C

X = velocidade da superfície [m/s]
Y = carga [MPa]

Os mancais de deslizamento TX1 da igutex representam uma capacidade de carga muito alta com cargas radiais elevadas e boa resistência à abrasão. O design especial garante alta estabilidade dimensional devido ao enrolamento de fibra longa e aos lubrificantes sólidos, o que garante a possibilidade de uma operação livre de lubrificação e manutenção. A alta resistência à sujeira e à mídia completa o perfil de especificação.

pressão superficial TX1

diagrama. 02: pressão máxima recomendada na superfície em função da temperatura (200 MPa a +20 °C)

X = temperatura [°C]
Y = carga [MPa]

Especificação mecânica
A resistência à compressão dos mancais lisos igutex® TX1 diminui com o aumento da temperatura. 02 ilustra essa relação. Na temperatura de aplicação permitida a curto prazo de +170 °C, a pressão de superfície permitida ainda é de 100 MPa. A pressão de superfície máxima recomendada representa um parâmetro mecânico do material. Não é possível tirar conclusões sobre a tribologia a partir desse fato.

Deformação sob carga e temperaturas

Diagrama 03: Deformação sob pressão e temperatura

X = carga [MPa]
Y = Deformação [%]

O diagrama. 03 mostra a deformação elástica do igutex® TX1 sob carga radial.

carga, pressão de superfície

Velocidade máxima da superfície

m/s

giratória

oscilante

linear

contínua

0,4

0,2

1

curto prazo

0,9

0,5

2

Tabela 03: Velocidade máxima da superfície

Velocidades de deslizamento permitidas
As aplicações típicas dos mancais lisos igutex® TX1 são movimentos giratórios altamente carregados com velocidades bastante baixas. Independentemente disso, é possível atingir altas velocidades máximas. As velocidades especificadas na Tabela 03 são valores-limite para cargas baixas do rolamento. Elas não dizem nada sobre a resistência ao desgaste nesses parâmetros.

igutex® TX1

seco

Graxa

óleo

água

coeficiente de atrito µ

0,04 - 0,14

0,09

0,04

0,04

Tabela 04: coeficiente de atrito contra o aço (Ra = 1 μm, 50 HRC)

Atrito e desgaste
Deve-se observar que um parceiro deslizante muito áspero aumenta o atrito. Os eixos que são muito lisos também aumentam o coeficiente de atrito. Recomendamos uma rugosidade do eixo (Ra) de 0,4 a um máximo de 0,7 μm. O coeficiente de atrito do mancal liso igutex® TX1 também depende, em grande parte, da velocidade e da carga. À medida que a velocidade da superfície aumenta, o coeficiente de atrito também aumenta rapidamente. Em contrapartida, o coeficiente de atrito diminui continuamente com a carga.

coeficiente de atrito TX1

diagrama. 04: coeficiente de atrito em função da velocidade da superfície,p = 1 MPa

X = velocidade da superfície [m/s]
Y = coeficiente de atrito μ

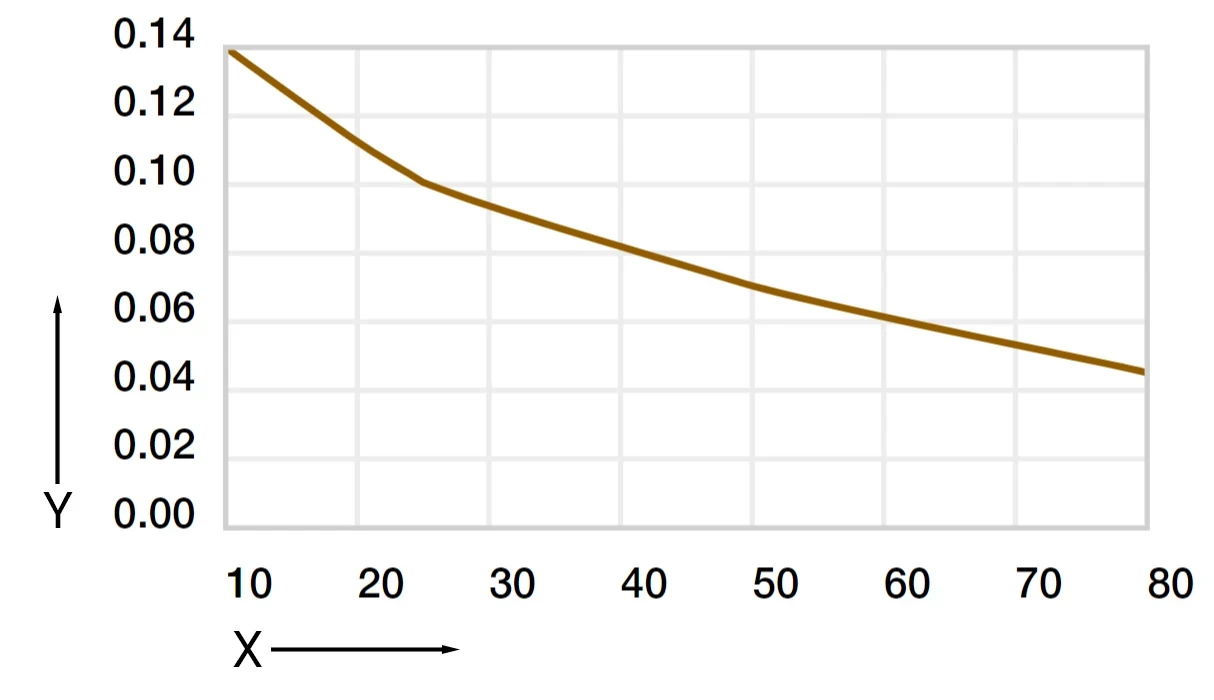

coeficiente de atrito como uma função da carga TX1

diagrama. 05: coeficiente de atrito em função da carga,v = 0,01 m/s

X = carga [MPa]
Y = coeficiente de atrito μ

Desgaste em aplicações de oscilação e rotação TX1

diagrama. 07: Desgaste em aplicações oscilantes e rotativas com Cf53 em função da carga

X = carga [MPa]
Y = desgaste [μm/km]

A = rotativo | B = oscilante

Materiais do eixo
O uso de eixos endurecidos é geralmente recomendado na faixa de alta carga. Isso se aplica em particular ao uso do igutex® TX1. No entanto, mesmo em eixos macios, ainda são alcançadas taxas de desgaste aceitáveis no giro de alta carga abaixo de 100 MPa. A comparação da taxa de desgaste em rotação e giro no diagrama 07 deixa claro que a força do igutex® TX1 está no giro de alta carga.

Materiais de eixo
Desgaste, aplicação rotativa TX1

diagrama. 06: Desgaste, aplicação rotativa com diferentes materiais de eixo, p = 76 MPa, v = 0,01 m/s

X = material do eixo
Y = desgaste [μm/km]

A = Cf53
B = Cf53, cromado duro
C = AÇO INOXIDÁVEL 304
D = Aço carbono HR
E = St52 nitretado a gás
F = Cromax 280X
G = Cromax 482H

Média

Resistência

Álcoois

0

Hidrocarbonetos

Graxas, óleos, não aditivados

Combustíveis

Ácidos diluídos

Ácidos fortes

-

Bases diluídas

bases fortes

-

+ resistente 0 condicionalmente resistente - não resistente

Todos os dados em temperatura ambiente [+20 °C]
Tabela 02: resistência química do igutex® TX1

Outras especificações
resistência química
Radiação radioativa Os mancais feitos de igutex® TX1 são resistentes à radiação até uma intensidade de radiação de 2 - 102 Gy.

Resistência a UV Os mancais lisos igutex® TX1 são permanentemente resistentes à radiação UV.

Vácuo Em um vácuo, os pequenos componentes de água liberam gás. É possível o uso limitado em um vácuo.

Especificação elétrica igutex® Os mancais lisos TX1 são eletricamente isolantes.

Resistividade de volume

> 1011 Ωcm

DIN IEC 93

Resistência de superfície

> 1013 Ω

DIN 53482

Absorção de umidade
A absorção de umidade dos mancais lisos igutex® TX1 é de 0,2% em um clima normal. O limite de saturação em água é de 0,5%.

Diâmetro****d1 [mm]

eixo h9**[mm]**

igutex® TX1**[mm]**

carcaça H7**[mm]**

> 20 a 40

0 - 0,052

+0,020 +0,154

0 +0,021

> 40 a 70

0 - 0,062

+0,025 +0,175

0 +0,025

> 70 a 80

0 - 0,074

+0,050 +0,200

0 +0,030

Tabela 05: Tolerâncias importantes para os mancais lisos igutex® TX1 de acordo com a ISO 3547-1 após a montagem por pressão, sem possível expansão do furo da caixa

Tolerâncias de instalação
Os mancais lisos igutex® TX1 são mancais padrão para eixos com tolerância h (mínimo recomendado h9). Os rolamentos são projetados para serem pressionados em uma montagem com tolerância H7. Após a instalação em uma montagem com dimensões nominais, o diâmetro interno do rolamento se ajusta conforme especificado no caso padrão.
