autoglide 5 - Energia e transmissão de dados instalados em uma hora
88% de tempo de montagem reduzido com a nova esteira porta cabos econômica para sistemas de manuseio de materiais e guindastes
O sistema autoglide 5 da igus® transmite energia, dados, fluidos e ar em um sistema seguro e quase livre de manutenção a um preço econômico, incluindo a e-chain® 2400.07AG.075.0, guia de cabo de aço, conjunto de cabo bus e 5 fios individuais de 6 mm² cada.
Dados técnicos:
| Curso | Velocidade | Ruído<br />durante a operação |
|---|---|---|
| 80m | 4m/s | 63dB(A)<br />a 2m/s |
Tecnologia
- Energia, dados, ar e líquidos em UM sistema
- Geralmente economiza dois ou mais sistemas necessários para a transmissão de dados
- Velocidade de 4 m/s
- 80 m de deslocamento
- Operação silenciosa: 63db(A) a 2m/s
- 50% piso permanece livre, sem necessidade de calha guia
Custo baixo
- Tempos de montagem 88% menores do que em uma solução padrão convencional com calhas guia
- Pronto para instalar, incluindo a e-chain 2400.07AG.075.0, guia de cabo de aço, cabo bus pré-fabricado e 5 fios individuais de 6 mm2 cada
- Disponível como um sistema com cabos, mangueiras e conectores
- Menor necessidade de manutenção e limpeza
Prova
- Testado no laboratório da igus® e instalado por nosso cliente, a empresa Beewen GmbH
- Adequado para outros setores e aplicações: unidades de armazenamento e recuperação, pontes rolantes, operadores portuários, instalações esportivas, teatros, máquinas-ferramenta, robôs lineares
Sustentabilidade
- O consumo de energia para a fabricação do autoglide 5 é 64% menor do que o de uma esteira porta cabos com calha de alumínio em um percurso de 50 m
- Esteira porta cabos integrada por meio do programa chainge da igus® para ser reciclada gratuitamente
Gama de produtos:
Esteira porta cabos 2-componentes
| Número da peça | Altura interna | Largura interna | Raio de curvatura*** | |
|---|---|---|---|---|
| 2400.05AG5 | 25mm | 57mm | 075/100/125/150mm | Ir para a loja |
| 2600.07AG5 | 35mm | 75mm | 075/100/125/150mm | Ir para a loja |
| 2600.10AG5 | 35mm | 100mm | 075/100/125/150mm | Ir para a loja |
Esteira porta cabos 4-componentes
| Número da peça | Altura interna | Largura interna | Raio de curvatura*** |
|---|---|---|---|
| E4.32.10AG5* | 32mm | 100mm | 100/125/150/175/200mm |
| E4.32.112AG5* | 32mm | 112mm | 100/125/150/175/200mm |
| E4.32.12AG5* | 32mm | 125mm | 100/125/150/175/200mm |
| E4.32.15AG5* | 32mm | 150mm | 100/125/150/175/200mm |
| E4.32.17AG5* | 32mm | 167mm | 100/125/150/175/200mm |
| E4.32.20AG5* | 32mm | 200mm | 100/125/150/175/200mm |
| E4.32.262AG5* | 42mm | 262mm | 125 / 150 / 160 / 175 / 200mm |
| E4.42.10AG5* | 42mm | 100mm | 125 / 150 / 160 / 175 / 200mm |
| E4.42.112AG5* | 42mm | 112mm | 125 / 150 / 160 / 175 / 200mm |
| E4.42.12AG5* | 42mm | 125mm | 125 / 150 / 160 / 175 / 200mm |
| E4.42.15AG5* | 42mm | 150mm | 125 / 150 / 160 / 175 / 200mm |
| E4.42.17AG5* | 42mm | 167mm | 125 / 150 / 160 / 175 / 200mm |
| E4.42.20AG5* | 42mm | 200mm | 125 / 150 / 160 / 175 / 200mm |
| E4.42.262AG5* | 42mm | 262mm | 125 / 150 / 160 / 175 / 200mm |
*Disponível a partir da primavera de 2021
**Disponível em estoque
*** Raio de curvatura maior mediante solicitação
Sistema de barramento vs. esteiras porta cabos: neste vídeo, o gerente do setor, Christian Strauch, explica quais critérios KO se aplicam à escolha do sistema e qual sistema está à frente em termos de preço, segurança, isenção de manutenção, instalação e variedade de funções.
white paper: esteira porta cabos com guia de cabo de aço como alternativa ao sistema de barramento?
Para a alimentação de pontes rolantes, talhas elétricas e máquinas de armazenamento e recuperação, muitos usuários têm confiado até agora nos sistemas de barramento. O preço é equivalente ao de um sistema de barramento, mas com vantagens em termos de instalação, modularidade e manutenção. O autoglide 5 combina o melhor dos dois mundos. Leia mais no white paper "esteira porta cabos com guia de cabo de aço como alternativa ao sistema de barramento?"
O problema do usuário:
Para a transmissão de energia e dados em espaços apertados e compactos e para a movimentação rápida de corredores, por exemplo, de máquinas de armazenamento e recuperação, muitos usuários têm contado até agora com sistemas de barramento. Esses sistemas têm um design simples e, portanto, são muito econômicos. Sua principal desvantagem é que a manutenção é cara, eles só podem ser usados para transmissão de energia como padrão e precisam ser limpos regularmente para evitar falhas de contato. Além disso, eles geralmente só podem transmitir energia.
Suas vantagens com o autoglide 5:
- Pode ser facilmente montado no corredor em uma corda ou perfil
- Preço favorável
- 88% do tempo de instalação mais rápido em comparação com os canais de alumínio
- Durável, livre de manutenção e fácil de limpar
- Energia, dados, ar e líquidos em UM sistema
- Velocidade de 4 m/s
- 80 m de deslocamento
- Funcionamento silencioso: 63 dB(A) a 2 m/s
- O piso do salão permanece livre, sem necessidade de calha guia
- Disponível como um sistema pré-montado com cabo, mangueira e conector
Como ele funciona?
O cabo de metal fornecido é esticado no piso da pista. Como alternativa, também é possível a orientação por meio de um cabo ou perfil de plástico.
A e-chain® pode se deslocar com segurança sobre o cabo. A parte inferior dos elos da esteira tem um elemento de guia no centro para que a esteira porta cabos possa se apoiar com segurança no cabo. Os elementos da autoglide em forma de pente garantem uma rolagem precisa e resistente ao desgaste do fio superior da esteira.
Instruções de montagem
Graças ao guia de instalação ilustrado, você pode instalar o autoglide 5 de forma rápida e profissional.

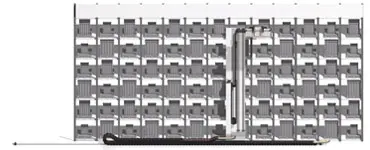

autoglide 5 para muitos setores e aplicações
O sistema autoglide 5 não é interessante apenas para máquinas de armazenamento e recuperação (SRMs), miniloads ou outras aplicações de manuseio de materiais. Trabalhamos com você para desenvolver conceitos e protótipos que podem ser realizados com eficiência graças ao design modular do autoglide 5, à grande variedade de esteiras e cabos de energia da igus® e à nossa experiência. Quais parâmetros são decisivos para você? Qual velocidade, enchimento ou deslocamento é necessário em sua aplicação? Pergunte-nos e trabalharemos com você para desenvolver uma solução para sua aplicação que reduzirá os custos e melhorará a tecnologia.
Aumente a disponibilidade e evite o tempo de inatividade
... com o i.Sense smart plastic Tech up
- Aumente a disponibilidade da máquina e maximize a vida útil
- Melhor análise de falhas graças à aquisição de dados da máquina em tempo real
- Fácil integração aos conceitos de Indústria 4.0/fábrica inteligente
Redução de custos
- Eliminação de paradas não planejadas ou falhas na máquina
- Redução dos custos de manutenção por meio de avisos antecipados
- Realização de manutenção baseada em condições
Perguntas frequentes FAQ
A base é o 2400 com uma largura de 77 mm e um raio de curvatura de 75 mm. É claro que outras larguras e raios também são possíveis.
Como em todas as e-chains®, nossa meta é atingir 10 milhões de ciclos ou 10.000 km. Os testes em nosso laboratório para uma declaração garantida ainda estão em andamento.
Sim, porque as travessas especiais são simplesmente desdobradas. Se elas se desgastarem, podem ser facilmente substituídas.
Atualmente, estamos testando o uso de uma corda de plástico.
