Cadeia de energia com economia de espaço para guindaste interno

• O que era necessário: cadeia de energia autoglide 5
• Requisitos: Era necessário encontrar uma solução de fornecimento de energia que economizasse espaço para abastecer um carrinho
• Área de aplicação: Guindastes
• Sucesso para o cliente: A cadeia de energia autoglide 5 dispensa completamente a calha de guia e conta com uma guia de cabo de aço que economiza espaço. Apesar de uma cadeia de energia bem preenchida, foi possível manter a distância de segurança até o carrinho de deslocamento, para a satisfação do cliente.

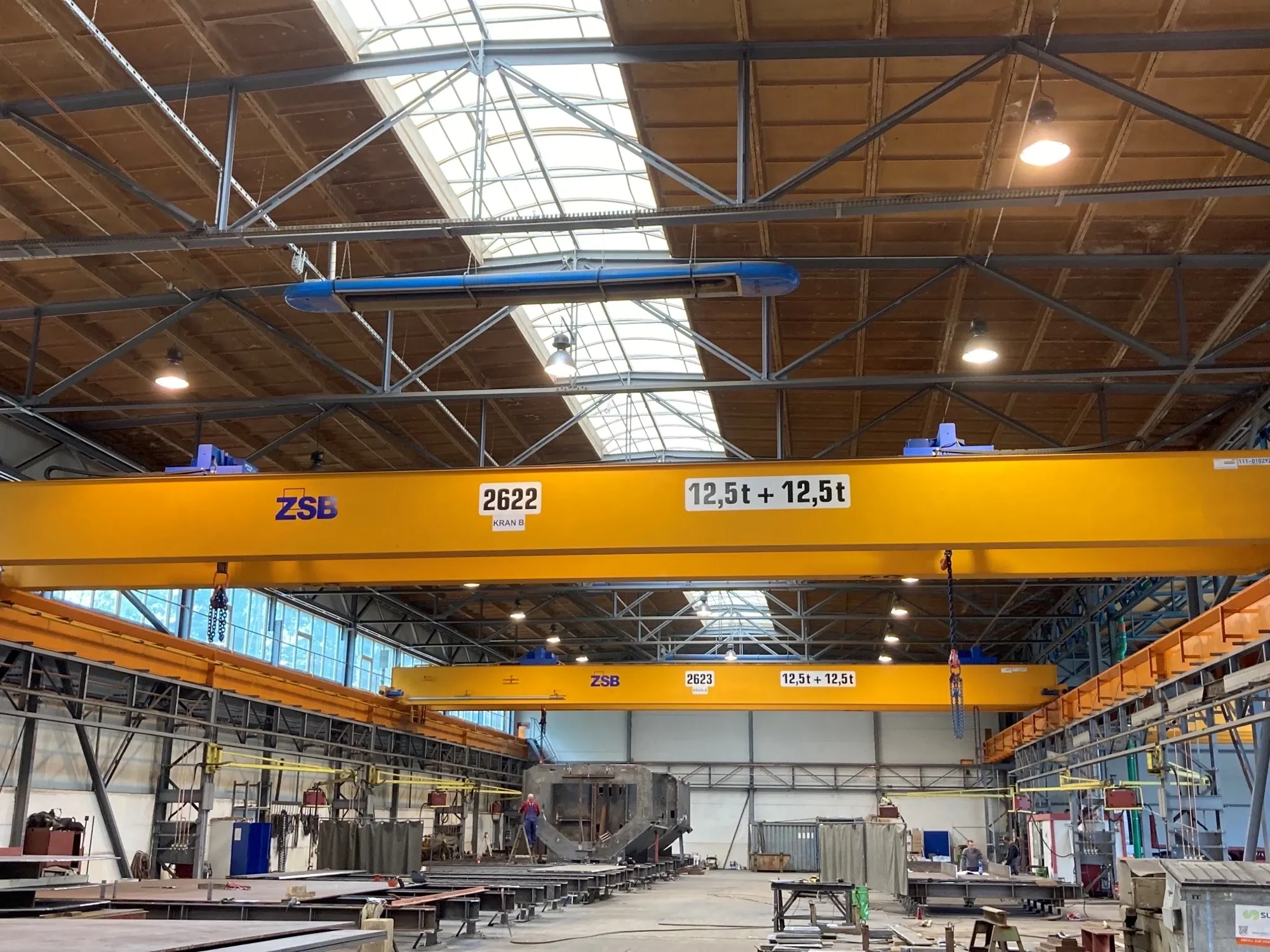

Na verdade, era para ser uma "cadeia de energia" completamente normal que o BANG havia solicitado de nós. Os engenheiros do BANG haviam planejado dois guindastes idênticos para o manuseio de chapas metálicas para a ZSB Zwickauer Sonderstahlbau GmbH. As pontes de 22,5 metros de comprimento, cada uma com duas talhas de 12,5 toneladas, deveriam ser equipadas com kits de componentes (acionamentos, talha de cabo de aço, fornecimento de energia) de um fabricante alemão.
No entanto, o fornecimento de energia incluído no pacote padrão não pôde ser usado em uma das duas pontes rolantes. Esse guindaste também pode usar um eletroímã em vez do gancho, se necessário. Por esse motivo, é necessária uma fonte de alimentação mais potente até o acessório de manuseio de carga e, portanto, também uma cadeia de energia maior. São necessários cinco fios individuais com uma seção transversal de quatro milímetros quadrados apenas para a fonte de alimentação principal do carrinho. Ao mesmo tempo, isso criou um problema de espaço: por exemplo, era necessário manter uma distância segura do carrinho de viagem na correia superior e evitar o esmagamento das bordas.
Esse era exatamente o desafio que o BANG havia nos perguntado. Naquela época, nosso gerente do setor de guindastes conversou com o BANG e mencionou um novo desenvolvimento: a corrente de 5 energias autogilde. Apenas dois dias depois, o BANG fez uma alteração na solicitação dizendo: "Por favor, ofereça o autoglide 5 - precisamos de cada centímetro de espaço."

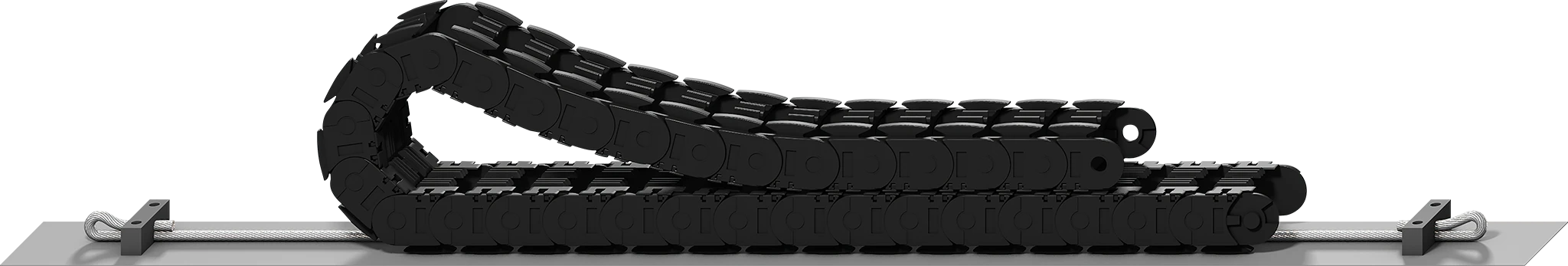

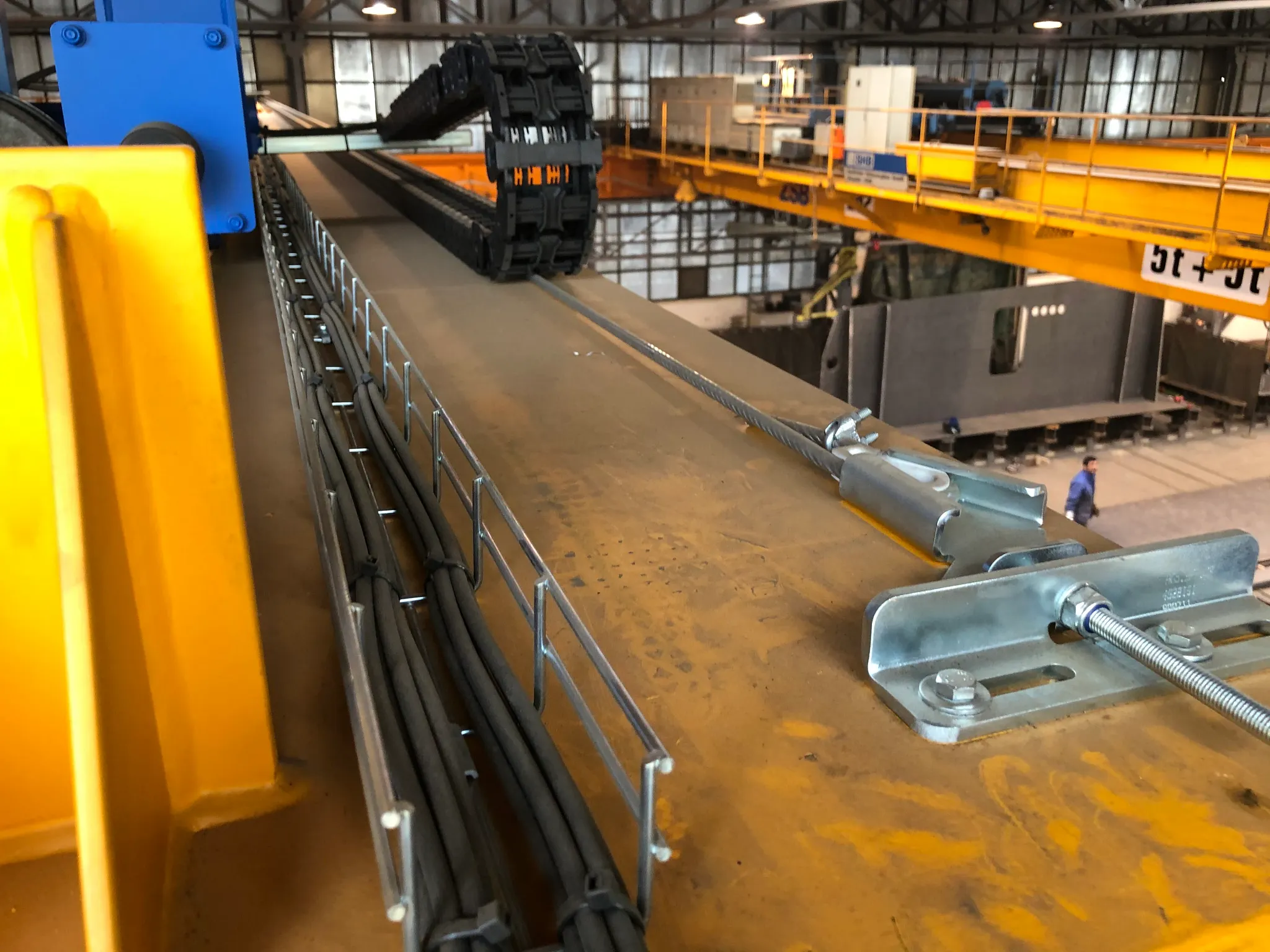

A corrente de energia autoglide 5 foi desenvolvida para essas aplicações. Para economizar o máximo de espaço possível, a calha de guia é substituída por um cabo que é tensionado na subestrutura. O cabo se encaixa em elementos de guia adicionais na corrente, garantindo que a corrente seja guiada de forma confiável.
O autoglide 5 foi desenvolvido para guindastes internos e máquinas de armazenamento e recuperação com comprimentos de deslocamento de até 80 metros. Os usuários desse sistema economizam espaço, tempo de instalação e custos. É por isso que o novo suprimento de energia despertou interesse imediato não apenas na BANG, mas também entre os usuários que buscavam uma alternativa de baixo desgaste para o sistema de barramento.

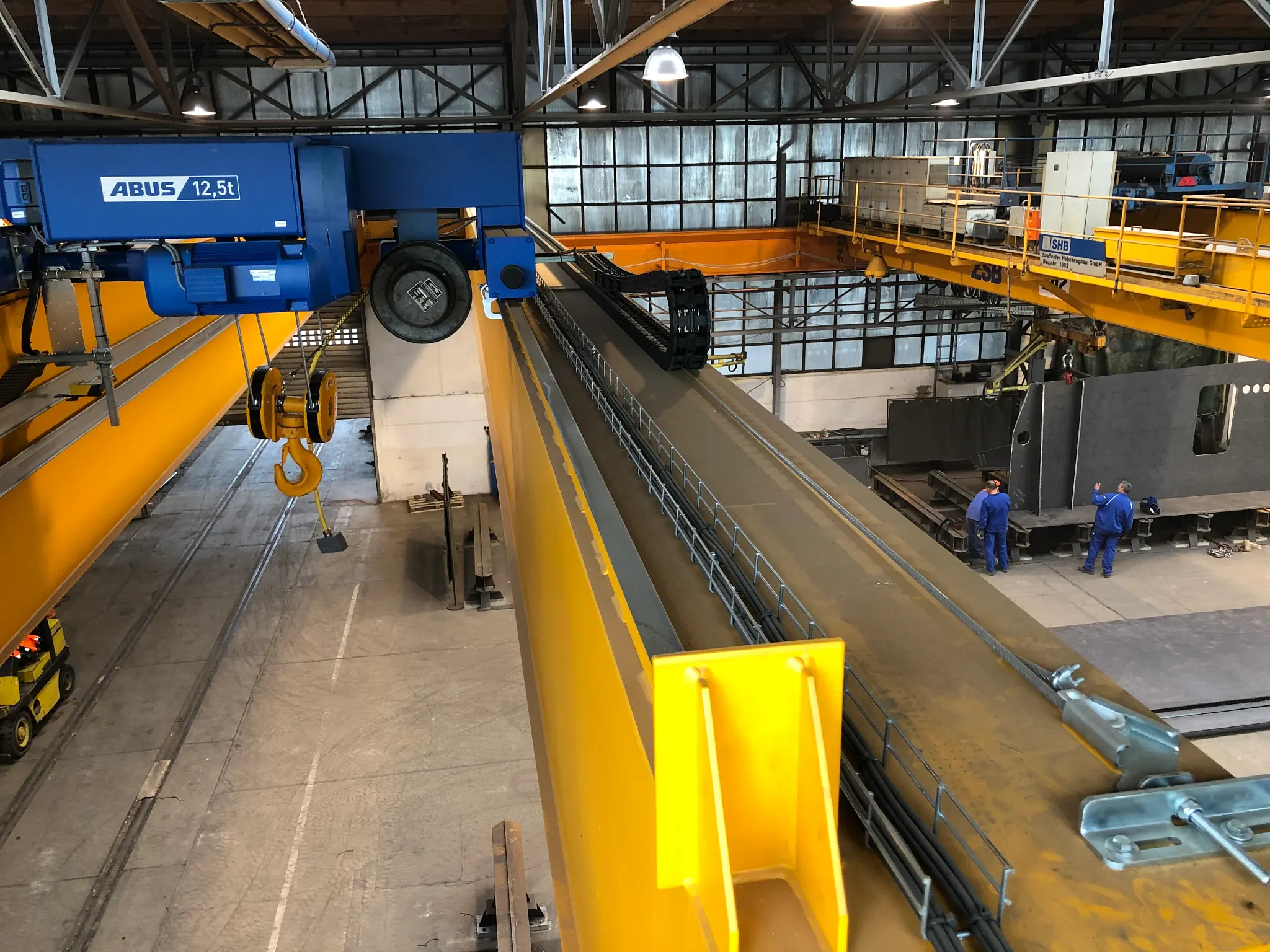

No entanto, para poder usar o autoglide 5 nesse projeto, foi necessário criar uma solução especial: Com o autoglide 5, uma extremidade fixa é padrão. No entanto, como dois carrinhos que se deslocam separadamente precisavam ser alimentados com energia e sinais, eram necessárias duas correntes reversas com uma orientação comum. Esse pequeno desafio foi resolvido com uma ponte de ponto fixo personalizada que fabricamos usando impressão 3D - o primeiro autoglide 5 com oposição dupla.
Os dois guindastes já foram instalados no novo prédio da ZSB Zwickauer Sonderstahlbau GmbH e o cliente está satisfeito. Peter Knösel, condutor de gerenciamento de projetos e vendas: "Estamos muito satisfeitos tanto com os guindastes quanto com o processo do projeto, e a nova cadeia de energia sem canais também está provando seu valor."
