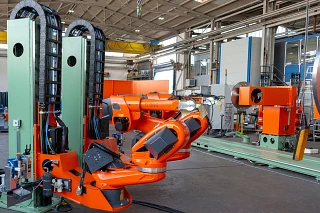

Arranjo vertical
Em um arranjo vertical, a esteira porta cabos se move verticalmente. O arco do U está acima das duas extremidades fixas ou pontos de suspensão. Portanto, a esteira assume uma forma de U invertido entre os dois pontos fixos. A física da configuração determina que ela pode suportar apenas cursos curtos.
| Detalhes técnicos: | |
|---|---|
| Altura máxima do curso - sem suporte | ≈ 4m |
| Altura máxima do curso - com o apoio dos primeiros elos da esteira porta cabos | ≈ 6m |
| Altura máxima do curso - com suporte total | ≈ 20m |
| Velocidade máxima v (dependendo da altura do curso e do peso de preenchimento) | 20m/s |
| Aceleração máxima a<br />(dependendo da altura do curso e do peso de preenchimento) | 50m/s |
Dicas para um fornecimento de energia duradouro em aplicações fixas
Para máquinas-ferramenta, robôs lineares e unidades de manuseio, as esteiras porta cabos permanentes são uma das soluções padrão. Para suprir de forma confiável as unidades que se movem verticalmente, como fusos de avanço, com energia, sinais e, se necessário, mídia (ar comprimido, óleo hidráulico, líquido de arrefecimento), os cabos são protegidos e guiados em esteiras porta cabos. A aplicação da esteira porta cabos em pé é provavelmente o segundo arranjo mais frequente depois do vertical. Isso torna ainda mais importante oferecer aos usuários essas nove dicas para apoiar o planejamento do projeto.
Terminais de fixação
Os terminais de fixação devem ser fixados de forma que a esteira porta cabos fique rígida e não possa se curvar para fora. Nossa linha de produtos oferece terminais de fixação com trava ou com trava unilateral para quase todos os tipos. Os terminais de fixação KMA com trava são altamente recomendados porque podem ser fixados diretamente na parte frontal da máquina.

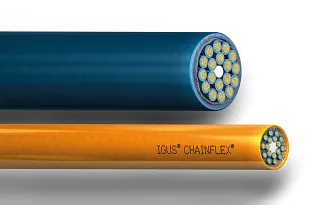

Cabos e mangueiras
Os cabos e as mangueiras devem ser instalados na esteira porta cabos de modo que possam se mover livremente na direção longitudinal o tempo todo e suportar seu próprio peso. Para uma orientação precisa dos cabos, recomendamos enfaticamente uma separação interna. Os cabos devem ser fixados em ambas as extremidades com um alívio de tensão.

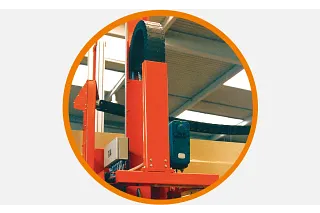

Suporte
Em geral, o sistema de fornecimento de energia deve ser fornecido com suporte externo nas extremidades fixas e móveis. Para alturas maiores da esteira porta cabos, geralmente é aconselhável apoiar pelo menos os três primeiros elos da esteira no raio externo. Para alturas máximas e pesos de preenchimento, geralmente é necessário apoiar toda a distância.
Série preferida para instalação vertical em pé
Realizado na prática
