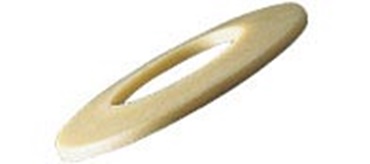

Anilhas Mola Polysorb®

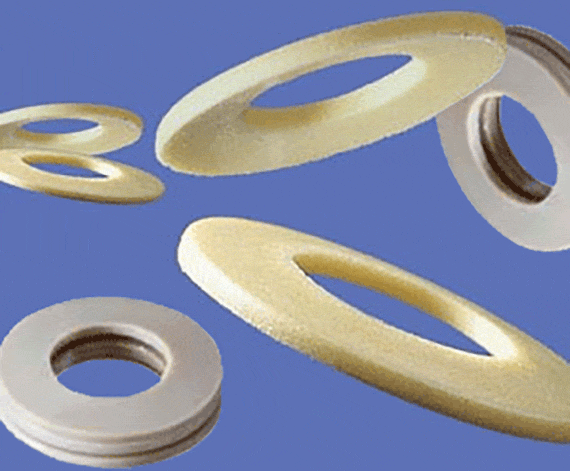

Estes anéis de mola são discos que podem ser carregados axialmente, côncavos na direcção axial superficial da lâmina. As anilhas mola Polysorb® requerem menos espaço que outros tipos de molas. Elas são adequadas principalmente para projectos que não precisam de uma mola muito comprida.

+

Quando usar as anilhas mola Polysorb?

Quando a aplicação necessita molas com características planas, as quais são possíveis somente em metal com custo considerável (projecto emparelhado)

Para compensação de folgas axiais e tolerâncias

Para compensação de vibrações

Para redução de ruído

Quando uma material anti-magnético é necessário

Para isolamento térmico e eléctrico

Quando pretendemos evitar problemas de corrosão

Não requer lubrificação

Para baixo peso

Dimensões de baixo perfil

–

Quando não as usar?

Quando forças constantes de molas são necessárias acima de uma gama de temperatura alta

Quando elevadas forças de mola são necessárias

A deflexão da mola de disco é relativamente pequena. Portanto, na prática, são combinadas algumas molas de disco. As molas de disco colocadas alternativamente em camadas aumentam a deflexão da mola proporcionalmente ao número, segundo o qual a força geral da mola de disco é tão grande quando a força da mola de disco individual. Para aumentar a força, as molas de disco podem ser dispostas em camadas de forma paralela, como um pacote de molas.

Resistência química

As molas de disco Polysorb® são resistentes a muitos químicos. iglidur® A500 possui uma resistência mais alta que o iglidur® J.

média	Resistência de contato
	iglidur® J	iglidur® A500
Álcoois	+	+
Hidrocarbonetos	+	+
Gorduras, óleos sem aditivos	+	+
Combustíveis	+	+
Ácidos diluídos	0 to -	+
Ácidos fortes	-	+
Bases	+	+
Bases fortes	+ to 0	+

Absorção da humidade

A baixa absorção de humidade torna-os hábeis a serem usados em ambientes húmidos ou molhados.
O disco Polysorb® absorvem a umidade. Dessa forma as suas propriedades mecânicas alteram-se. Nas piores aplicações que podem ser imaginadas - aplicações subaquáticas extremamente longas - as molas de disco Polysorb® exibem ainda uma elevada força de mola.

iglidur®	Ambiente padrão	saturado em água
J	18	15
A500	24	23

Aumento da temperatura de funcionamento

Aumento das temperaturas conduz a declínio do endurecimento dos polímeros. As molas de disco Polysorb® ainda exibem uma força máxima de mola de 8 N na temperatura máxima permitida de 80°C. Os valores para as forças da mola para a temperatura ambiente são evidenciadas na Figura 35.2.

Anilhas mola Polysorb® em testes

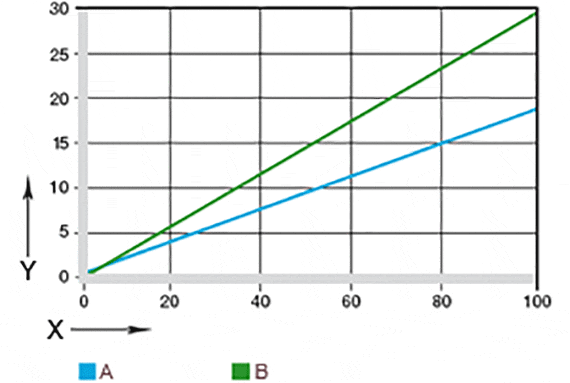

X = deflexão para baixo [%]
Y = força de mola [N]

A = JTEM-10
B = A500TEM-10

Figura 35.1: Força de mola dependendo da porcentagem da deflexão medida no tamanho de instalação 10

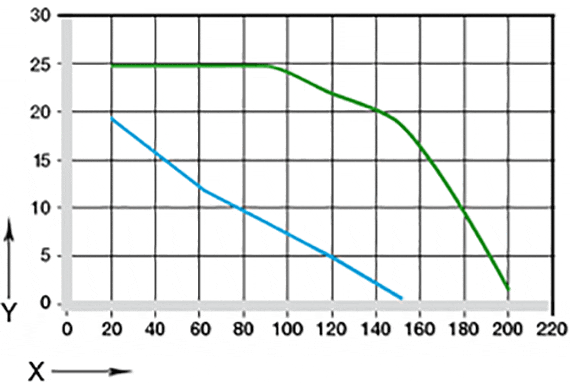

X= Temperatura ambiente [°C]
Y = Morça máxima da mola [N]

Figura 35.2: Influência da temperatura ambiente na força da mola, medida no JTEM-10

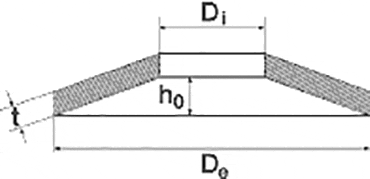

Dimensões de acordo com a DIN 2093

Polysorb® anilhas mola

De [mm]:
Di [mm]:

Nº de art.*	Valores padrão:
	D_e	D_i	t	h₀	S_0,25	F_0,25	S_0,5	F_0,5	S_0,75	F_0,75	F_1,0	M
	[mm]	[mm]	[mm]	[mm]	[mm]	[N]	[mm]	[N]	[mm]	[N]	[N]	[g]
JTEM-05	10	5,2	0,5	0,25	0,06	1	0,13	2,4	0,19	3,6	5	0,04	R$ 3,79
JTEM-06	12,5	6,2	0,7	0,3	0,08	3	0,15	5,1	0,23	8	10	0,11	R$ 3,79
JTEM-08	16	8,2	0,9	0,35	0,09	4	0,18	8	0,28	11	16	0,2	R$ 4,12
JTEM-10	20	10,2	1,1	0,45	0,11	5	0,22	10	0,33	15	24	0,33	R$ 4,78
JTEM-12	25	12,2	1,5	0,55	0,14	9	0,28	18	0,42	27	45	0,85	R$ 5,10
JTEM-16	31,5	16,3	1,75	0,7	0,18	15	0,35	32	0,53	51	65	1,44	R$ 6,75
JTEM-20	40	20,4	2,25	0,9	0,23	35	0,45	70	0,68	110	130	3,1	R$ 8,40
A500TEM-05	10	5,2	0,5	0,25	0,06	1	0,13	2,4	0,19	3,6	8	0,04	R$ 6,26
A500TEM-06	12,5	6,2	0,7	0,3	0,08	3	0,15	5,1	0,23	8	15	0,11	R$ 6,26
A500TEM-08	16	8,2	0,9	0,35	0,09	4	0,18	8	0,28	11	24	0,2	R$ 7,90
A500TEM-10	20	10,2	1,1	0,45	0,11	5	0,22	10	0,33	15	35	0,33	R$ 9,06
A500TEM-12	25	12,2	1,5	0,55	0,14	9	0,28	18	0,42	27	70	0,85	R$ 11,03
A500TEM-16	31,5	16,3	1,75	0,7	0,18	15	0,35	32	0,53	51	85	1,44	R$ 18,28
A500TEM-20	40	20,4	2,25	0,9	0,23	35	0,45	70	0,68	110	150	3,1	R$ 29,64

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

Os valores padrão para a flexão da mola e forças da mola representam valores médios arredondados.
* Material: iglidur® J, JTEM, Padrão, iglidur® A500, A500TEM, resistência a altas temperaturas
