iglidur® Q290 – dados do material

Tabela de dados de materiais

Propriedades gerais	Unidade	iglidur® Q290	Método de teste
Densidade	g/cm³	1,27
Cor		preto
Absorção máxima de umidade a 23 °C / 50% h.r.	% do peso	3,0	DIN 53495
Máx. absorção de água	% do peso	9,3
Coeficiente de atrito superficial, dinâmico, contra o aço	µ	0,14 - 0,26
valor do pv, máx. (seco)	MPa x m/s	0,70
Propriedades mecânicas
Módulo de elasticidade	MPa	3.074	DIN 53457
Força flexível a 20 °C	MPa	97	DIN 53452
Força de compressão	MPa	68
Máximo recomendado. pressão superficial (20 °C)	MPa	55
Dureza shore-D		80	DIN 53505
Propriedades físicas e térmicas
Máx. temperatura de aplicação a longo prazo	°C	+140
Máx. temperatura de aplicação a curto prazo	°C	+180
Temperatura de aplicação mais baixa	°C	-40
Condutividade do calor	[W/m x K]	0,24	ASTM C 177
Coeficiente de expansão térmica	[K^-1 x 10^-5]	7	DIN 53752
Propriedades elétricas
Resistência a Contatos Específicos	Ωcm	> 10¹²	DIN IEC 93
Resistência superficial	Ω	> 10¹²	DIN 53482

Tabela 01: Dados do material

Baixar ficha técnica

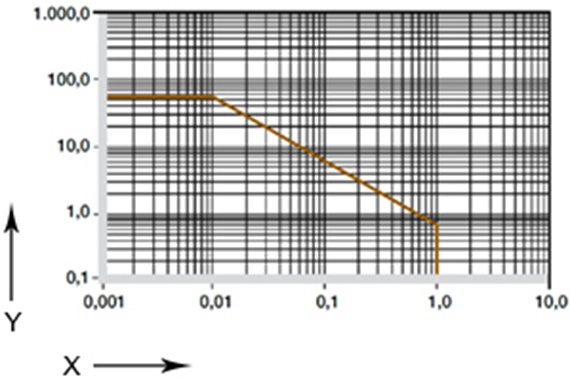

Diagrama 01: Valores de pv permitidos para buchas iglidur® Q290 em operação a seco contra um eixo de aço, a +20 °C, montado em uma carcaça de aço

X = Velocidade de superfície [m/s]
Y = Carga [MPa]

As buchas iglidur® Q290 não possuem a maior capacidade de carga estática dentro da linha de produtos iglidur®, em vez disso, o material mostra sua força com cargas dinâmicas moderadas a altas: uma excelente vida útil é atingida para aplicações giratórias robustas, por exemplo, em máquinas agrícolas ou de construção, e especialmente em eixos "soft", tanto para os eixos quanto para as buchas!

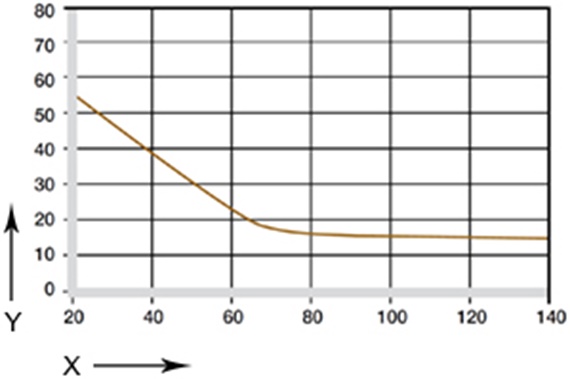

Diagrama 02: Pressão superficial máxima recomendada em função da temperatura (55 MPa a +20 °C)

X = Temperatura [°C]
Y = Carga [MPa]

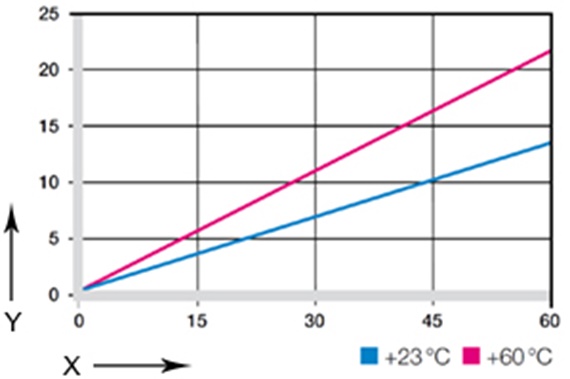

Diagrama 03: Deformação sob pressão e temperatura

X = Carga [MPa]
Y = Deformação [%]

Propriedades mecânicas

Com o aumento das temperaturas, a resistência à compressão das buchas autolubrificantes iglidur® Q290 diminui. O diagrama 02 mostra esta relação inversa. Com a temperatura de aplicação permitida a curto prazo de +180 °C, a pressão superficial permitida ainda é superior a 10 MPa. A pressão máxima da superfície é um parâmetro de material mecânico. Nenhuma conclusão a respeito das propriedades tribológicas pode ser tirada a partir disto.

m/s	Rotativo	Oscilante	Linear
Contínuo	0,8	0.6	1
Curto prazo	2	1,4	2

Tabela 02: Velocidades máximas de superfície

Velocidades superficiais permitidas

As típicas aplicações para a bucha iglidur® Q290 incluem movimentos de rotação de média a alta carga a velocidades comparativamente lentas. Entretanto, ainda é possível atingir velocidades relativamente altas. As velocidades mostradas na tabela 03 são valores limiares para baixas cargas da bucha. Eles não fornecem nenhuma indicação da resistência ao desgaste sob esses parâmetros.

velocidade superficial

valor pxv e lubrificação

Temperaturas

A longo prazo, a temperatura máxima de aplicação de +140 °C permite o uso do iglidur® Q290, por exemplo, em típicas aplicações nos setores agrícolas, de veículos comerciais ou de construção. A partir de uma temperatura operacional de +80 °C, é necessária uma proteção axial adicional para a bucha, já que um ajuste de prensa sozinho não é mais suficiente.

Temperaturas, coeficiente de expansão térmica

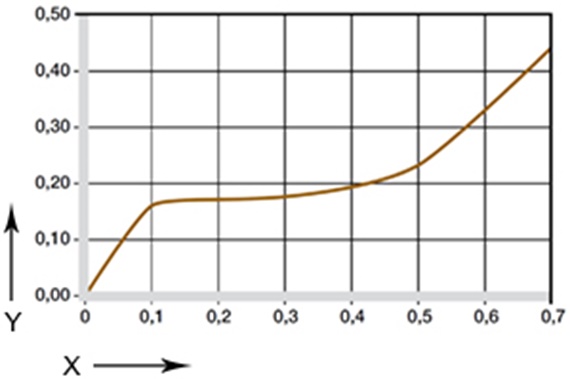

Diagrama 04: Coeficientes de atrito em função da velocidade de superfície, p = 0,75 MPa

X = Velocidade de superfície [m/s]
Y = Coeficiente de atrito μ

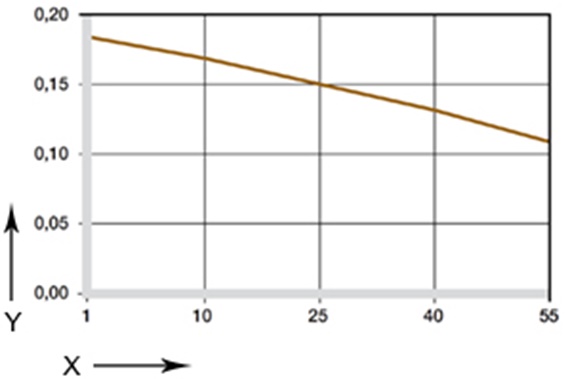

Diagrama 05: Coeficiente de atrito em função da carga, v = 0,01 m/s

X = Carga [MPa]
Y = Coeficiente de atrito μ

Desgaste e fricção

Observe que uma superfície deslizante com acabamento superficial áspero aumentará o atrito. À medida que a velocidade aumenta, o coeficiente de atrito do iglidur® Q290 também aumenta.

Coeficientes de atrito

resistência ao desgaste

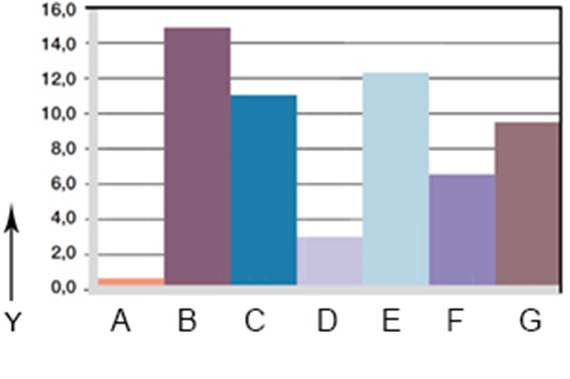

Diagrama 06: Desgaste, aplicação rotativa com diferentes materiais de eixo, p = 1 MPa, v = 0,3 m/s

X = Material do eixo
Y = Desgaste [
/km]

A = Alumínio, anodizado duro
B = Aço parafusado automático
C = Cf53
D = Cf53, cromado duro E = Aço carbono HR
F = Aço inoxidável 304
G = Aço de alta qualidade

Materiais de eixo

Geralmente, para cargas mais altas o uso de eixos endurecidos é recomendado a partir de aproximadamente 10 MPa. Muitas vezes, não é o caso na prática, especialmente em relação com métodos de revestimento resistentes à corrosão. Portanto, o material iglidur® Q290 é muito influente em tais aplicações.

materiais dos veios

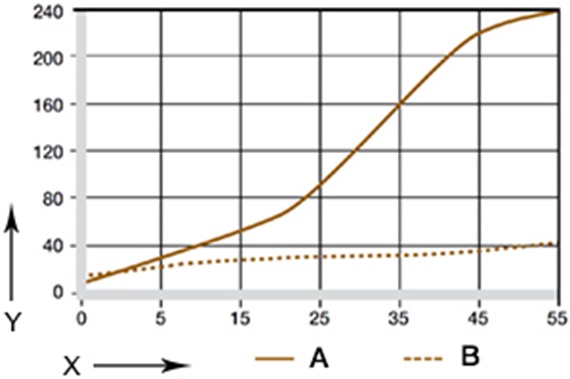

Diagrama 07: Desgaste para aplicações oscilantes e rotativas

Diagrama 07: Desgaste, aplicação giratória em eixos galvanizados, p >50 MPa, v = 0,01 m/s

Y= Desgaste [
/km]
A= Cf53
B= cromado duro
C= aço inoxidável 304
D= aço carbono HR

rosa = rotativo
azul = oscilante

Médio	Resistência
Álcool	+ a 0
Hidrocarbonetos	+
Graxas lubrificantes, óleos sem aditivos	+
Combustíveis	+
Ácidos diluídos	0 a -
Ácidos fortes	-
Alcalinos diluídos	+
Fortes alcalinos	+ a 0

+ resistente 0 resistência limitada - não resistente
Todas as informações fornecidas à temperatura ambiente [+20 °C]
Tabela 05: Resistência química do iglidur® A290

Propriedades elétricas

Resistência a Contatos Específicos	> 10¹² Ω cm
Resistência superficial	> 10¹² Ω

Resistência à radiação

Buchas autolubrificantes no material iglidur® Q290 são resistentes à radiação até uma intensidade de 3 - 102 Gy.

Resistência à UV

As buchas iglidur® Q290 têm boa resistência aos raios UV e outros efeitos climáticos.

Vácuo

Em um vácuo, qualquer teor de umidade sairá do gás. O uso no vácuo é possível até certo ponto.

Absorção de umidade

Em condições climáticas normais, a absorção de umidade do iglidur® Q290 é de 3.0 % de peso. O limite de saturação na água é de 9.3 % de peso.

Diâmetro d1 [mm]	Eixo h9 [mm]	iglidur® A290 D11 [mm]	Carcaça H7 [mm]
a 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025

Tabela 07: Tolerâncias importantes para buchas autolubrificantes iglidur® Q290 de acordo com a norma ISO 3547-1 após ser pressionado em

Tolerâncias de instalação

As buchas autolubrificantes iglidur® Q290 são buchas padrão para eixos com tolerância h (mínimo recomendado h9). As buchas são projetadas para se ajustar a uma carcaça usinada a uma tolerância H7. Após ser instalada em uma carcaça de tamanho nominal, o diâmetro interno se ajusta automaticamente às tolerâncias E10. Para dimensões particulares, a tolerância difere dependendo da espessura da parede (consulte a tabela de gama de produtos).
