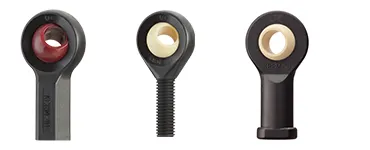

Cabeças articuladas igubal

Rótulas feitas de plástico de alto desempenho

As extremidades de haste igubal são livres de corrosão e podem ser usadas em ambientes agressivos sem problemas. Elas são resistentes a ácidos e álcalis fracos em ambientes úmidos ou molhados. Como todos os produtos da igus, nossos terminais de rótula são isentos de lubrificação e também significativamente mais baratos do que soluções metálicas comparáveis.

Ir para a loja

O que você encontrará nesta página

Testados no maior laboratório do setor!

Com suas especificações tribológicas, nossos terminais de rótula de plástico atendem aos mais altos requisitos para uma longa vida útil sem lubrificação adicional. Para alcançar essa qualidade, realizamos mais de 135 trilhões de movimentos de teste por ano em nosso laboratório de testes de mancais lisos de 250 m². Testamos e desenvolvemos materiais para nossos terminais de rótula em condições reais com o objetivo de oferecer a melhor solução plástica para sua aplicação.

Os terminais de rótula de polímero são otimizados para uso em movimento e suas especificações abrem novas possibilidades de design. Os testes se concentram em forças de empurrar/puxar, coeficiente de atrito, desgaste, bem como abrasão e força de acionamento sob diferentes velocidades e cargas do rolamento.

Conheça nosso laboratório de testes!

Visão geral dos benefícios

Custo-benefício
Até40% mais baratodo que as variantes metálicas.

Leveza
Até80% mais levedo que os componentes metálicos.

Resistente à sujeira
Um grande rebaixo impede a entrada de sujeira.

Livre de corrosão
As extremidades de haste de plástico podem entrar em contato com água e meios.

Autolubrificante
Sem necessidade de lubrificação e totalmentelivre de manutenção durante toda a vida útil.

Fácil instalação
Montagem e desmontagem muito fáceis. Até6 vezes mais rápidodo que as versões de metal.

Quando devo usá-los?

Quando for necessário economizar peso
Quando for necessário realizar movimentos rotativos, oscilantes e lineares
Quando prevalecerem oscilações/vibrações de alta frequência
Quando for necessário um funcionamento com baixo nível de ruído
Se for necessária uma peça com isolamento elétrico
Quando se deseja evitar a corrosão
Para combinações com cilindros pneumáticos e molas a gás
Quando for necessária resistência química
Quando for necessária alta rigidez
Se for necessário que eles sejam detectáveis

Quando não devo usá-los?

Quando as temperaturas estiverem acima de +80 °C
Se for necessário atingir velocidades de rotação superiores a 0,5 m/s
Quando houver cargas axiais e de tração muito altas
Quando for necessário realizar aplicações com cilindros hidráulicos
Quando forem necessárias dimensões acima de 30 mm

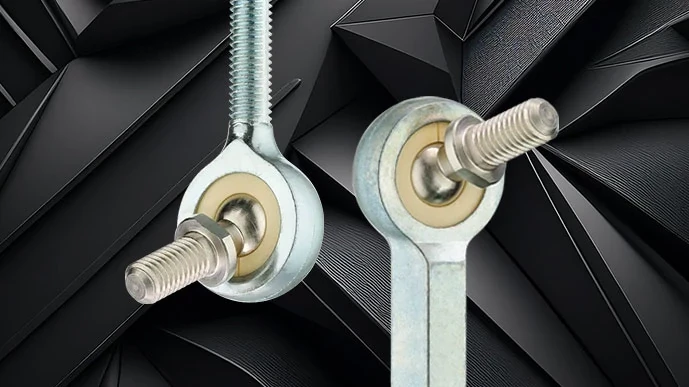

terminal de haste igubal 2.0

híbridos de plástico e metal sem lubrificação para cargas mais altas

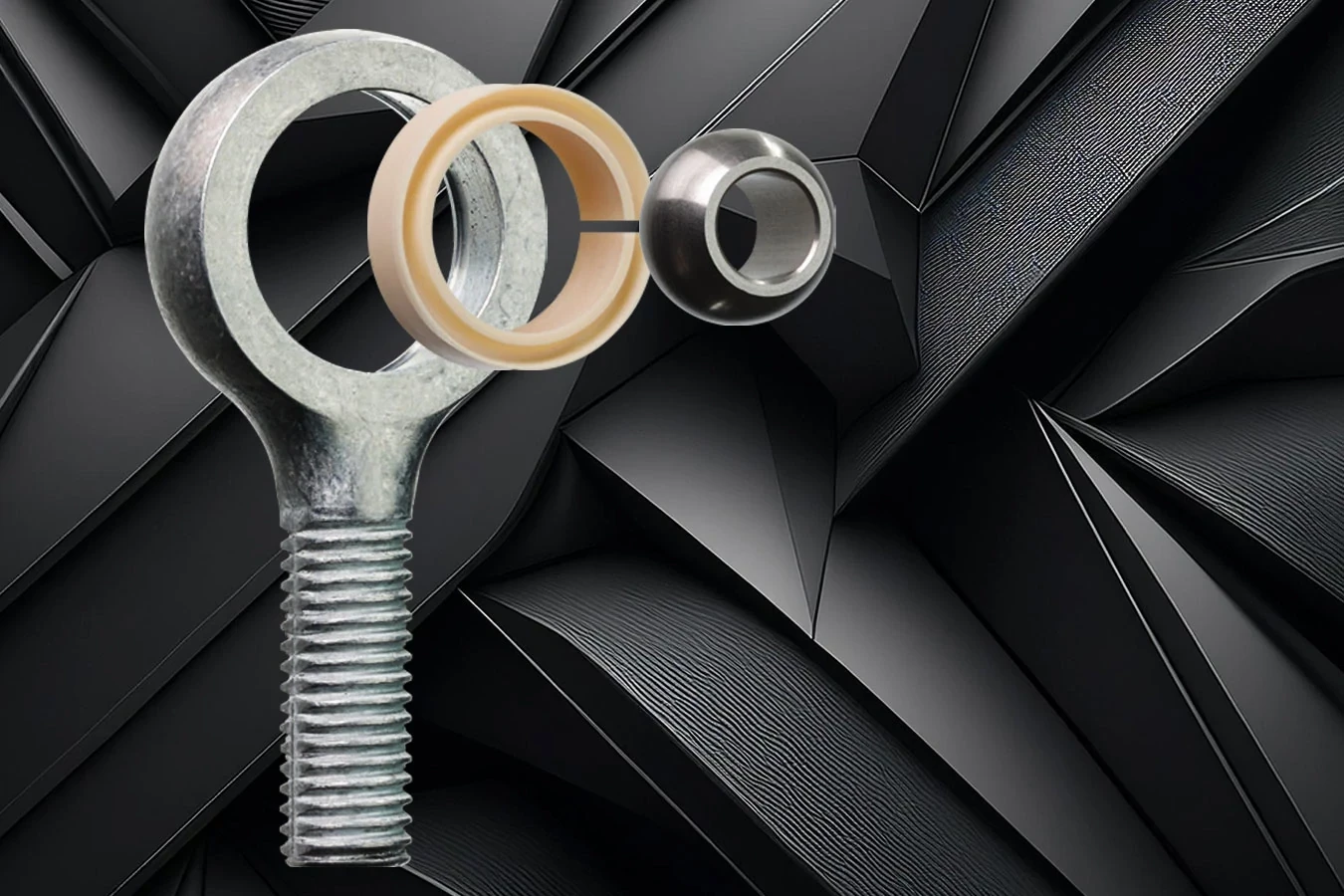

O terminal de rótula igubal 2.0 representa um desenvolvimento inovador no campo da tecnologia de rolamentos sem lubrificação. Nossos terminais de rótula combinam a tecnologia igus sem manutenção e autolubrificante com a força e a resistência à ruptura de uma carcaça de metal.

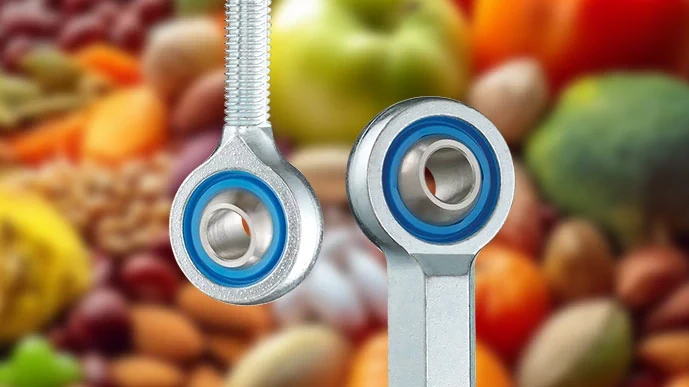

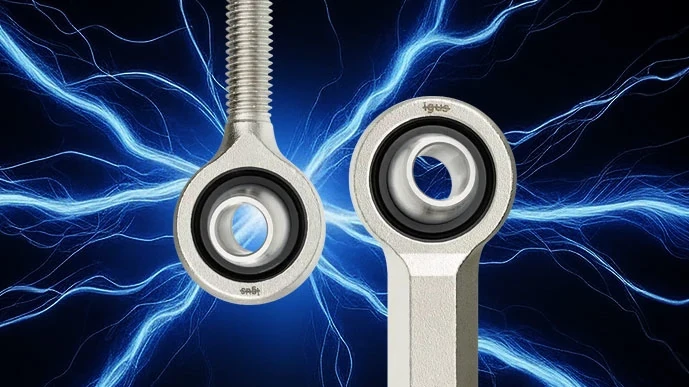

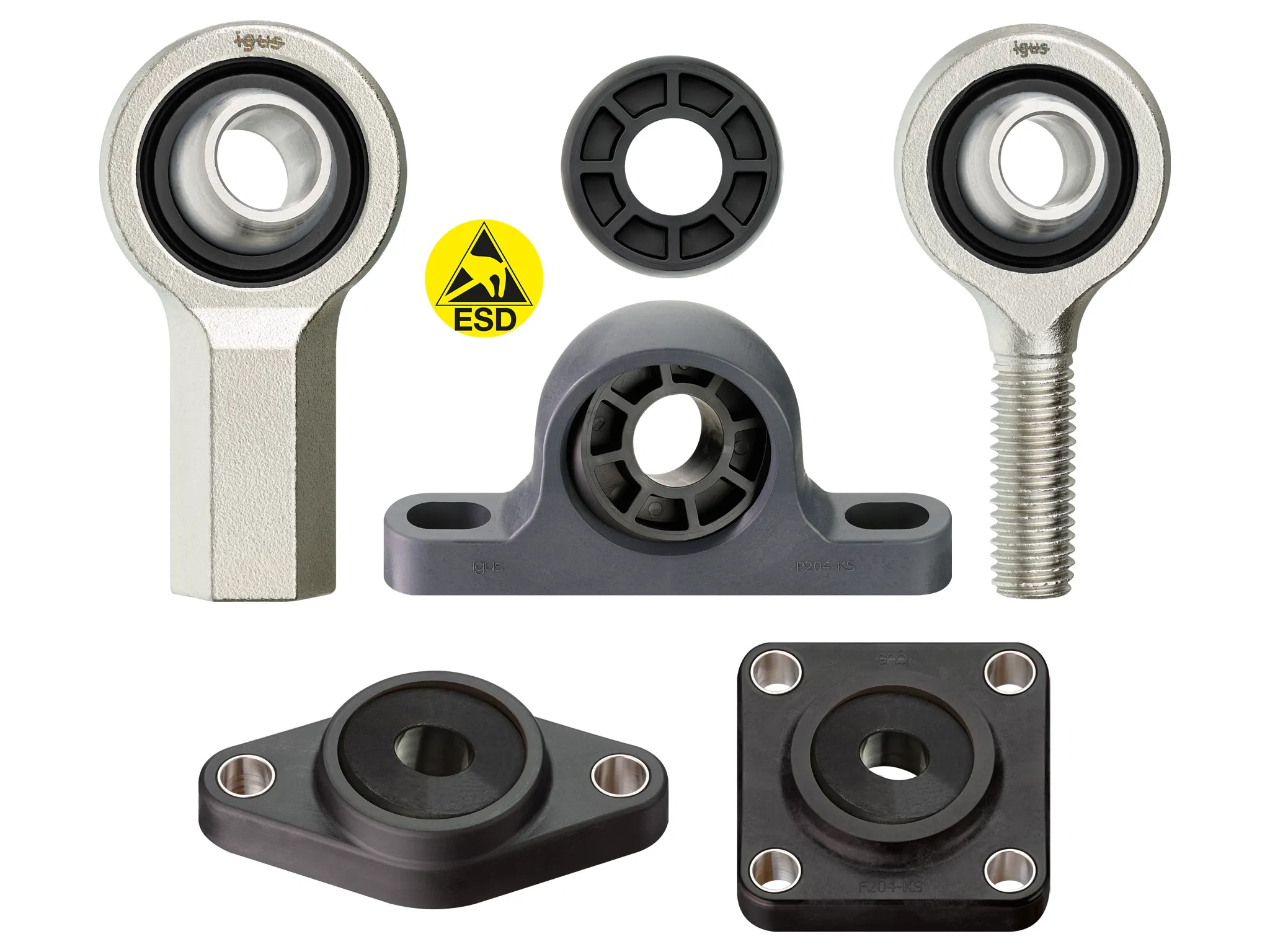

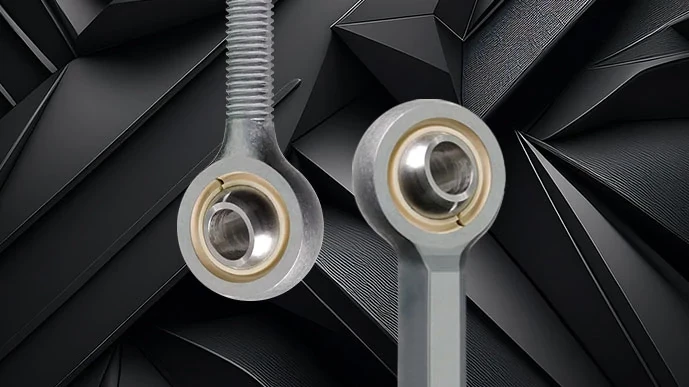

Graças ao princípio modular, esses terminais de rótula podem atender a requisitos específicos: desde a versão clássica com anel interno iglidur J até a versão em conformidade com a FDA com anel interno iglidur A181 e a versão condutora de ESD com anel interno iglidur X, que suporta temperaturas extremas de -100 a 250 °C. Além disso, outros materiais iglidur também podem ser fabricados mediante solicitação para atender a requisitos especiais.

Por que o terminal de haste igubal 2.0?

Nossa solução híbrida de plástico e metal foi especialmente projetada para cargas elevadas e oferece desempenho excepcional em aplicações exigentes. Os componentes metálicos garantem alta resistência à ruptura e robustez, tornando o terminal de haste igubal 2.0 uma escolha confiável para aplicações com altas cargas estáticas de tração e axiais.

O terminal de rótula igubal 2.0 está disponível em diâmetros de eixo de 6, 8, 10, 12, 16 e 20 e com roscas normais e finas, roscas à esquerda e à direita, bem como roscas internas e macho.
