iglidur J - dados do material
O que você encontrará nesta página
As especificações mais importantes em resumo
| Especificações técnicas descritivas | ||
|---|---|---|
| Resistência ao desgaste a +23 °C | - 🟧 🟧 🟧 🟧 🟧 | Mais informações sobre resistência ao desgaste |
| Resistência ao desgaste a +90 °C | - 🟧 🟧 🟧 🟧 🟧 | |
| Resistência ao desgaste a +150 °C | - 🟧 ⬜️ ⬜️ ⬜️ ⬜️ + | |
| Baixo coeficiente de atrito | - 🟧 🟧 🟧 🟧 🟧 | Coeficiente de atrito µ, seco: 0,06 - 0,18 |
| Baixa absorção de umidade | - 🟧 🟧 🟧 🟧 ⬜️ + | Mais informações sobre absorção de umidade |
| Resistência ao desgaste sob água | - 🟧 🟧 🟧 ⬜️ ⬜️ + | Coeficiente de atrito µ: 0,04 |
| Alta resistência a meios | - 🟧 🟧 🟧 🟧 ⬜️ + | Mais informações sobre resistência à mídia |
| Resistente às pressões de extremidade | - 🟧 🟧 🟧 🟧 ⬜️ + | |
| Adequado para cargas de choque e impacto | - 🟧 🟧 🟧 🟧 ⬜️ + | |
| Resistentes à sujeira | - 🟧 🟧 🟧 🟧 ⬜️ + |
Especificações mecânicas

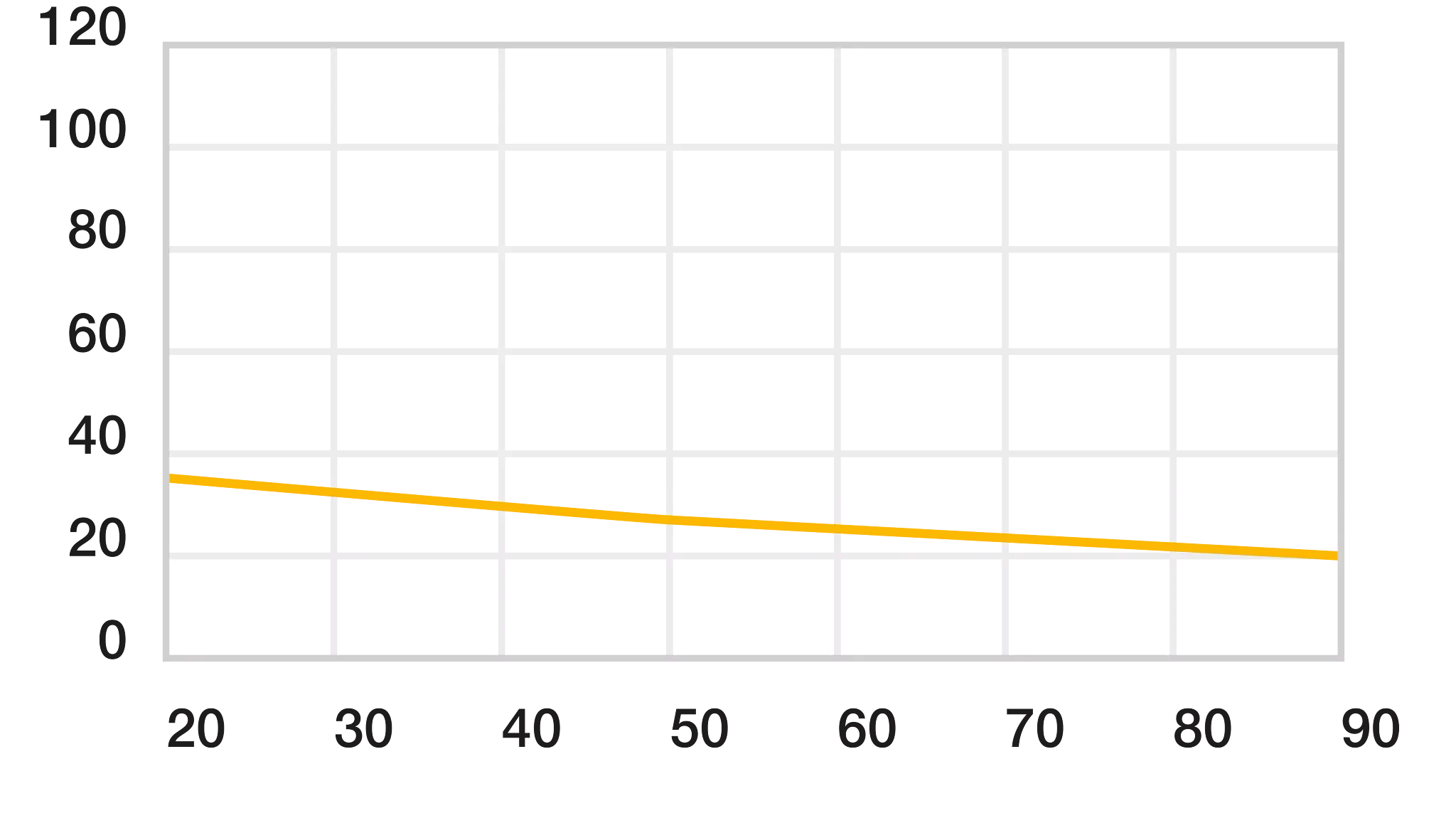

A resistência à compressão diglidur J diminui com o aumento da temperatura. O diagrama 02 ilustra essa relação. Na temperatura de aplicação permitida a longo prazo de +90 °C, a pressão superficial permitida é de aproximadamente 20 MPa. A pressão superficial máxima recomendada representa um parâmetro mecânico do material. Não é possível tirar conclusões sobre a tribologia a partir disso. Com uma pressão superficial máxima recomendada de 35 MPa, as buchas iglidur J não são adequadas para cargas extremas. O diagrama 03 mostra a deformação elástica do iglidur J sob cargas radiais.
Velocidades de deslizamento permitidas
O baixo coeficiente de atrito e a tendência muito baixa ao stick-slip das buchas autolubrificantes iglidur® J são particularmente importantes em velocidades muito baixas. No entanto, as buchas iglidur® J também podem ser utilizadas para velocidades elevadas superiores a 1 m/s. Em ambos os casos, o atrito estático é muito baixo e quase não há stick-slip. Os valores máximos indicados na tabela 02 só podem ser alcançados com cargas de pressão baixas. Nas velocidades especificadas, o atrito pode levar a um aumento até o limite da temperatura permanentemente admissível. Na prática, esses valores limite nem sempre podem ser alcançados devido à interação de diferentes influências.
Velocidade superficial de vários materiais iglidur
Velocidade máxima de superfície
| m/s | Rotativo | Oscilante | linear |
|---|---|---|---|
| permanente | 1,5 | 1,1 | 8 |
| Curto prazo | 3 | 2,1 | 10 |
Desgaste e fricção
Assim como a resistência ao desgaste, o coeficiente de atrito μ também muda com a carga (diagramas 04 e 05).
| iglidur J | seco | Graxas | Petróleo | Água |
|---|---|---|---|---|
| Coeficiente de atrito µ | 0.06-0.18 | 0,09 | 0,04 | 0,04 |
Materiais do eixo
O atrito e o desgaste também dependem muito do contra-parceiro. O coeficiente de atrito do acoplamento aumenta com o aumento da rugosidade do eixo. Uma superfície lisa com um acabamento médio Ra = 0,1 a 0,3 μm é a mais adequada. Os diagramas 06 e 07 mostram uma extensão dos resultados dos testes com diferentes materiais de eixo que foram realizados com buchas iglidur® J. Em comparação com a maioria dos outros materiais iglidur®, o desgaste das bcuhas autolubrificantes iglidur® J é muito baixo em baixas cargas com todos os materiais de eixo testados. Mesmo com cargas crescentes na faixa de até 5MPa, a resistência ao desgaste das buchas iglidur® J é excelente. Se o material do eixo pretendido não estiver incluído nos resultados dos testes apresentados aqui, entre em contato conosco.
Tolerâncias de instalação
As buchas autolubrificantes iglidur J são buchas padrão para eixos com tolerância H (mínimo recomendado h9). As buchas são projetadas para encaixe por pressão em um alojamento usinado com tolerância h7. Após serem montados em um alojamento de tamanho nominal, o diâmetro interno se ajusta automaticamente às tolerâncias E10. Para dimensões específicas, a tolerância difere dependendo da espessura da parede (consulte a tabela de gama de produtos).
| Diâmetro d1 [mm] | Eixo h9 [mm] | iglidur® J E10 [mm] | Alojamento H7 [mm] |
|---|---|---|---|
| até 3 | 0 - 0,025 | +0,014 +0,054 | 0 +0,010 |
| > 3 a 6 | 0 - 0,030 | +0,020 +0,068 | 0 +0,012 |
| > 6 até 10 | 0 - 0,036 | +0,025 +0,083 | 0 +0,015 |
| > 10 a 18 | 0 - 0,043 | +0,032 +0,102 | 0 +0,018 |
| > 18 até 30 | 0 - 0,052 | +0,040 +0,124 | 0 +0,021 |
| > 30 até 50 | 0 - 0,062 | +0,050 +0,150 | 0 +0,025 |
| >50 a 80 | 0 - 0,074 | +0,060 +0,180 | 0 +0,030 |
| >80 a 120 | 0 - 0,087 | +0,072 +0,212 | 0 +0,035 |
| > 120 a 180 | 0 - 0,100 | +0,085 +0,245 | 0 +0,040 |
Resistência química
As buchas autolubrificantes iglidur® J são resistentes a álcalis diluídos e ácidos muito fracos, bem como a combustíveis e todos os tipos de lubrificantes. A baixa absorção de umidade também permite o uso em ambientes úmidos ou molhados. As buchas feitas de iglidur® J são resistentes aos agentes de limpeza comuns na indústria alimentícia.
| Médio | Resistência (todos os dados a +20 °C) |
|---|---|
| Álcoois | + |
| Hidrocarbonetos | + |
| Graxas lubrificantes, óleos sem aditivos | + |
| Combustíveis | + |
| Ácidos diluídos | 0 a - |
| Ácidos fortes | - |
| Alcalinos diluídos | + |
| Fortes alcalinos | + até 0 |
