Fornecimento de energia compatível com salas limpas para aplicações SCARA de alta velocidade

Solução de cabo clean SCARA em ESD (estudo)

Com base na experiência adquirida com a solução de cabos SCARA desenvolvida em 2020, agora também está disponível uma variante certificada para salas limpas - a solução de cabos Clean SCARA. As conexões otimizadas com montagem giratória permitem o uso até a Classe 2 da ISO (certificação IPA). Em combinação com o design SKS20 do e-skin®, que foi testado e aprovado na mais alta classe de sala limpa, também é possível realizar aplicações altamente dinâmicas. O princípio comprovado de abertura com zíper do SKS20 permite o preenchimento rápido e fácil do cabo. A nova solução de cabos Clean SCARA está disponível em todas as conexões existentes da solução de cabos SCARA padrão.

Razões para usar a solução de cabos Clean SCARA

Tecnologia

Sistema compatível com salas limpas, fácil de adaptar
Orientação segura de cabos e mangueiras na sala limpa

Custo baixo

Fácil preenchimento do e-skin® SKS20 graças ao comprovado princípio de abertura do zíper
Alto desempenho de funcionamento
Todos os componentes podem ser substituídos individualmente
Redução dos tempos de parada

Prova

Certificado IPA ISO classe 2
Mais de 2.000.000 de ciclos de teste realizados no laboratório de testes da igus®

Sustentabilidade

Cabos individuais podem ser trocados
O tempo de inatividade extremamente alto garante menos desperdício

Apresentação da solução de cabos Clean SCARA

Graças às excelentes especificações do e-skin na sala limpa, o Clean SCARA Cable Solution atende diretamente à classificação ISO Classe 2 da sala limpa. Isso abre novas possibilidades no campo da robótica SCARA para o uso de um desses robôs na sala limpa.

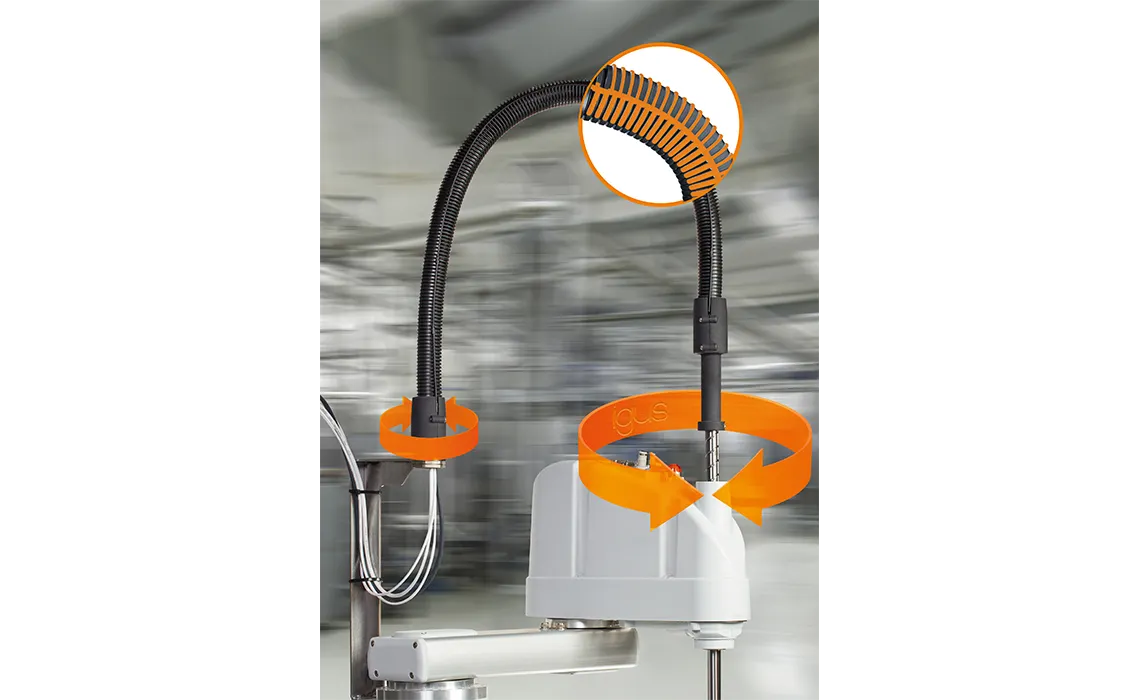

A função de rolamento rotativo do SCARA Cable Solution padrão foi adotada e adaptada ao fornecimento de energia do e-skin. Isso significa que as duas soluções de cabos SCARA não podem ser combinadas entre si.

A solução mais limpa para operar um robô SCARA em uma sala limpa!

Componentes da solução de cabo Clean SCARA

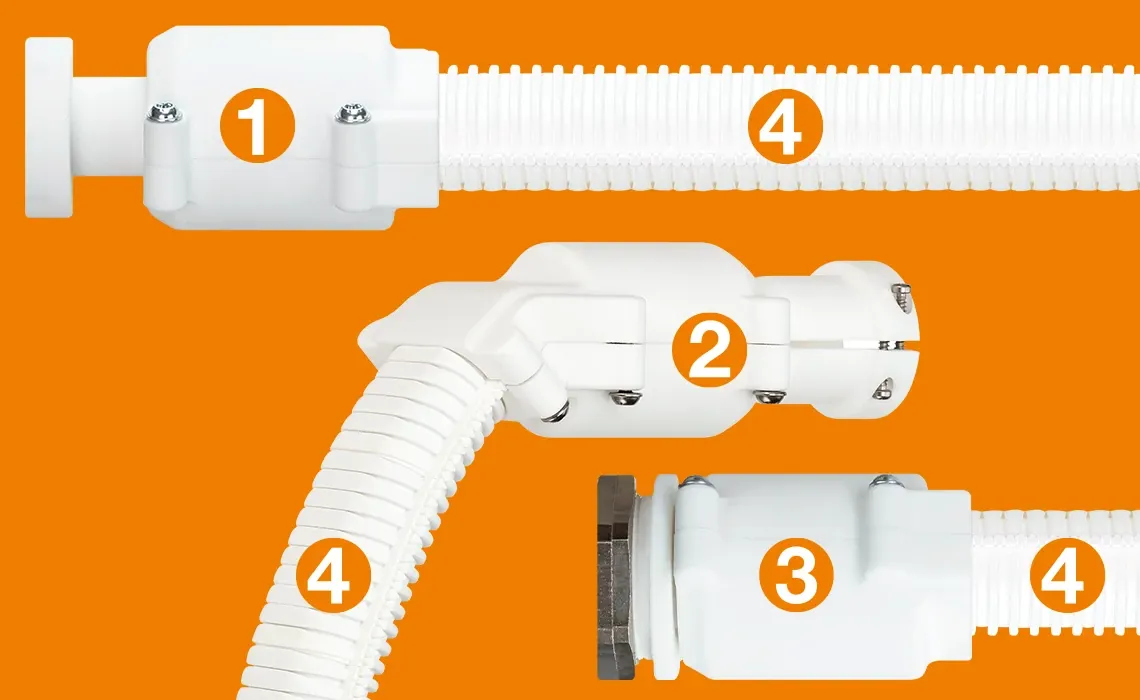

Limpe as extremidades e a mangueira da Solução de cabo Scara

A solução de cabos SCARA também consiste em três elementos que combinam ou são adaptados ao robô SCARA em questão.

1. Extremidade móvel do rolamento pivô: TR.CSCS.20.01.20.94.01.1

2. Extremidade móvel do rolamento do pivô com ângulo de 45°: TR.CSCS.20.01.20.94.02.1

3. Extremidade fixa do rolamento do pivô: TR.CSCS.20.02.40.01.1

4. Esteiras porta cabos para salas limpas e-skin® soft: SKS20.033.02.1

Comprar bucha pivô da extremidade móvelComprar bucha pivô com extremidade móvel em ângulo de 45°Comprar bucha pivô de extremidade fixaComprar esteira porta cabos para salas limpas

Códigos dos componentes Solução de cabo clean SCARA

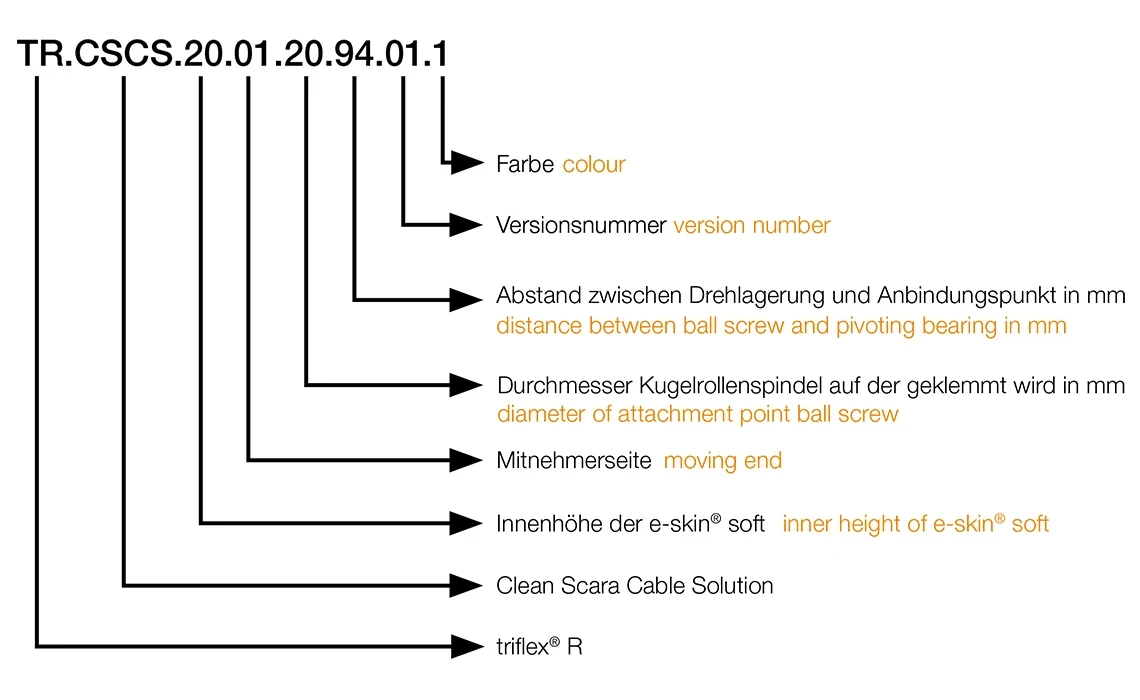

Extremidade móvel (1)

Número da peça fuso de esferas Solução de cabo Clean SCARA

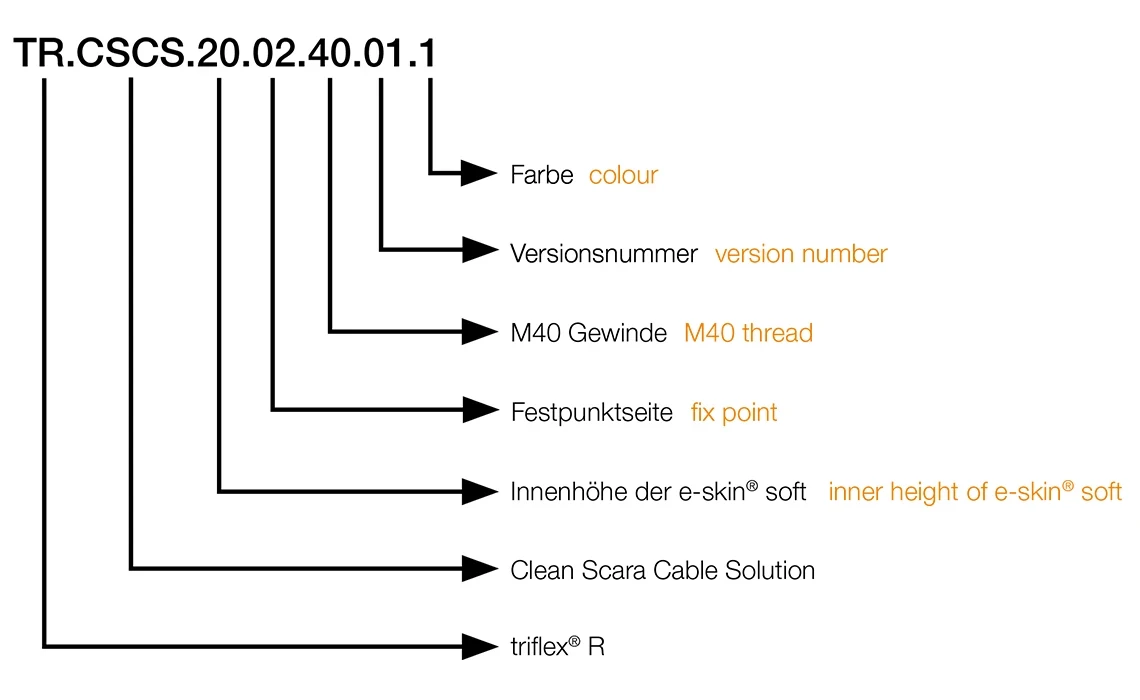

Extremidade fixa (2)

Código do componente lado da extremidade fixa

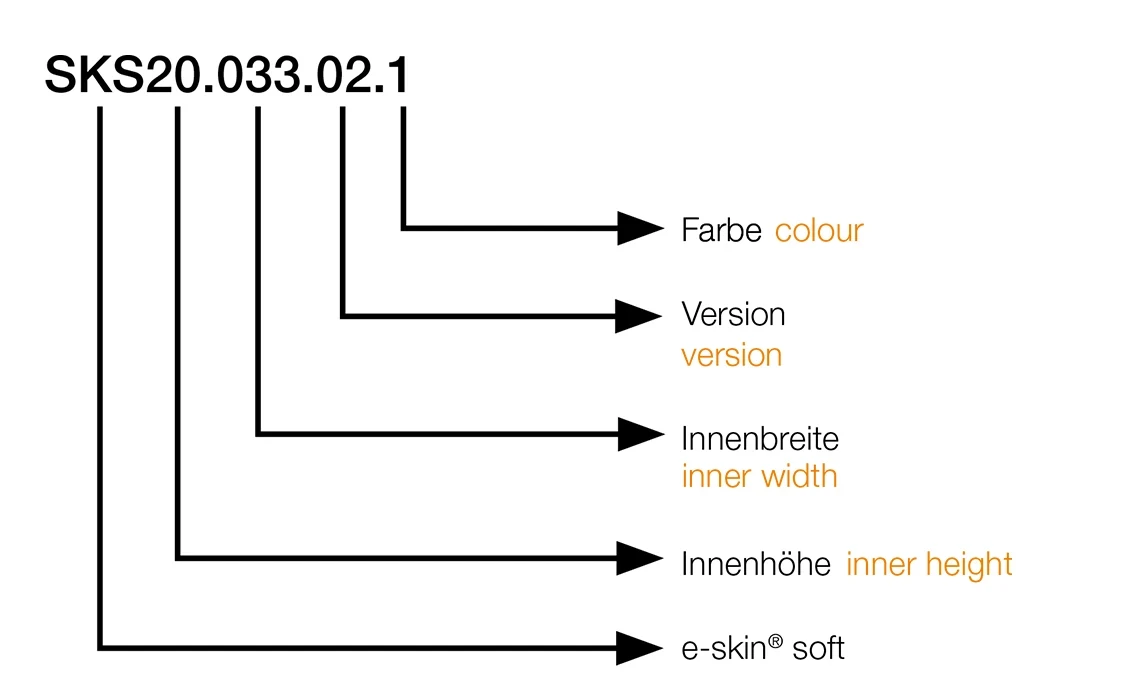

Peça central (3)

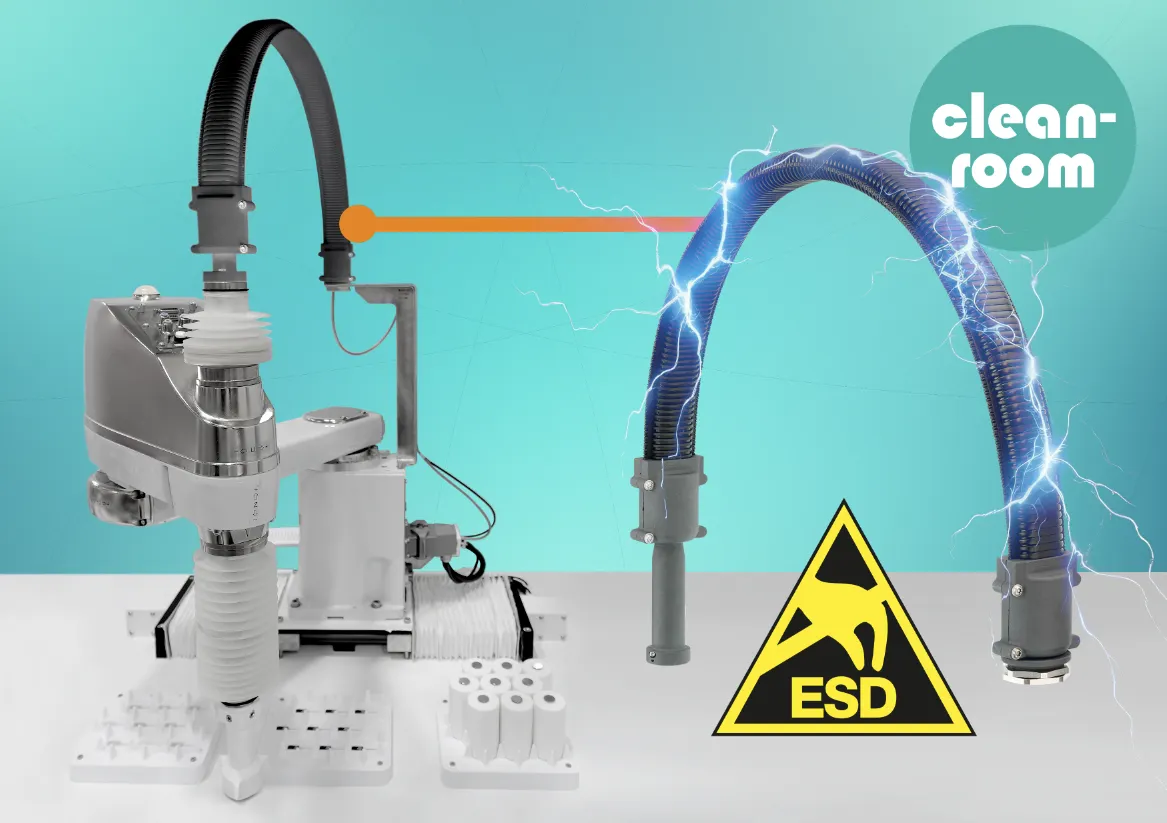

Solução de cabo clean SCARA em material ESD (estudo)

A solução de cabo ESD SCARA adequada para salas limpas tem como objetivo preencher a lacuna entre a solução de cabo Clean SCARA (CSCS) certificada pela IPA e a solução de cabo Standard SCARA (SCS) certificada pela ESD Academy. O produto foi desenvolvido especialmente para

Solicite uma solução de cabo clean SCARA em ESD
