Mancais de deslizamento linear e e-chain® para preparação automatizada de amostras no laboratório

• O que era necessário: Mancal liso em miniatura drylin® N, mancal liso linear drylin® T, eixo de correia dentada drylin® ZLWcantileveraxisdrylin® -GRW-0630, correntede energia plástica
• Requisitos: Livre de lubrificação para evitar a contaminação das amostras, livre de manutenção, resistência química, precisão ao mover as amostras no espaço de trabalho
• Setor: Tecnologia médica,
• Equipamento de laboratório Sucesso para o cliente: Processos de limpeza eficientes e fáceis de usar podem ser realizados graças ao movimento preciso das lâminas de amostra e à orientação flexível e segura dos meios na área de trabalho.

A empresa AIS Bad Düben dedica-se à automação intersetorial de etapas de trabalho que, de outra forma, seriam incômodas e realizadas manualmente. Para esse projeto, foi desenvolvida uma máquina de venda automática CleanUp, que é usada para a preparação automatizada de amostras na análise de traços.
A máquina de laboratório deve ser capaz de usar a mesma vidraria e produtos químicos que um dispositivo manual comparável. Além da feira de negócios, o foco estava na flexibilidade: o usuário deve poder usar outros recipientes de vidro, por exemplo, fazendo alterações relacionadas ao processo.

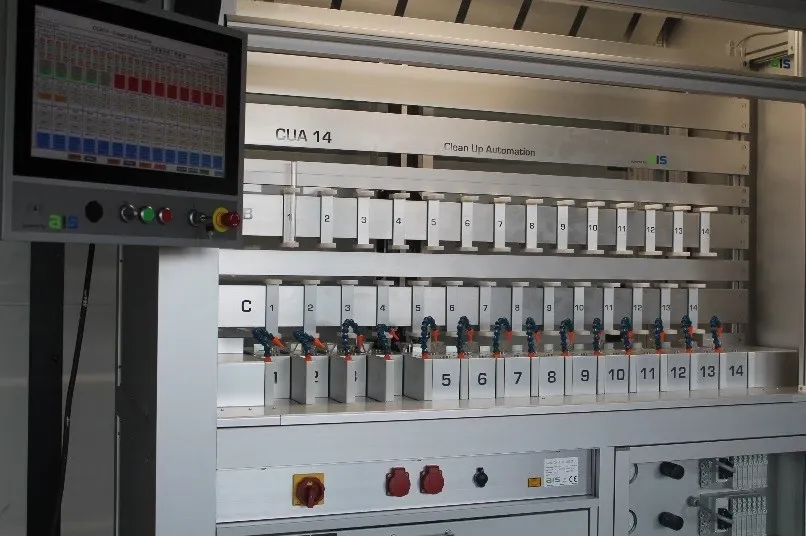

O especialista em automação desenvolveu, então, a máquina de venda automática de laboratório CUA 14 (máquina de venda automática CleanUp com 14 superestruturas), que pode ser perfeitamente integrada em uma infraestrutura de laboratório existente. Até 14 amostras com processos diferentes são processadas de forma independente e simultânea no espaço de trabalho da máquina de venda automática. Até 14 recipientes de laboratório podem ser posicionados automaticamente em até 3 níveis verticais.
Um pórtico de eixo foi desenvolvido para essa finalidade, que pode operar a faixa máxima de trabalho da estrutura de base em três dimensões. No entanto, o processo de deslizamento de amostras exigiu guias lineares adequadas que fossem resistentes a produtos químicos e completamente livres de lubrificação para não contaminar as amostras. Além disso, foi fornecido um roteamento de cabos para o portal do eixo, que pode fornecer energia, dados ou nitrogênio ao sistema com segurança, por exemplo, em um espaço de instalação confinado.

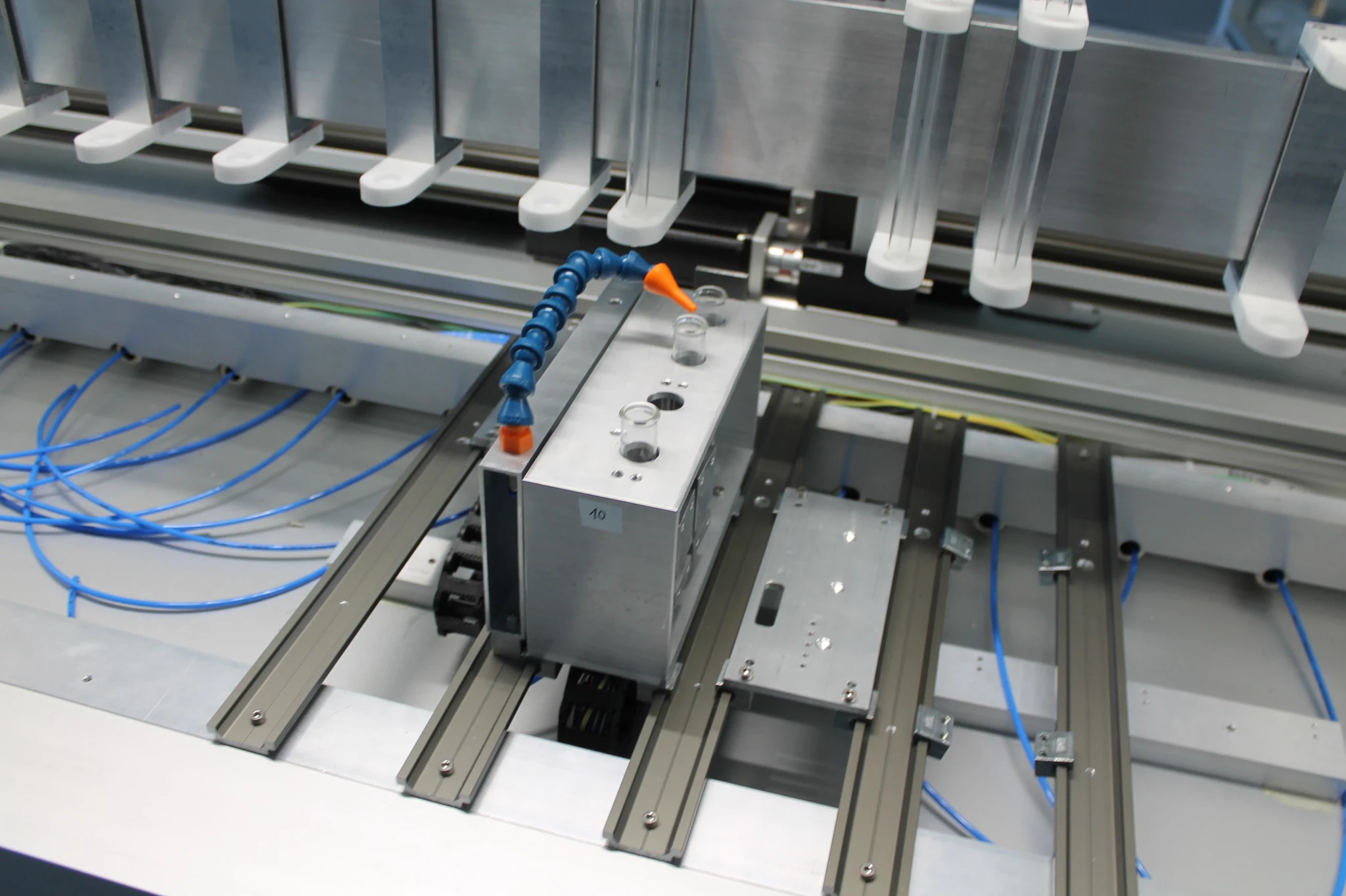

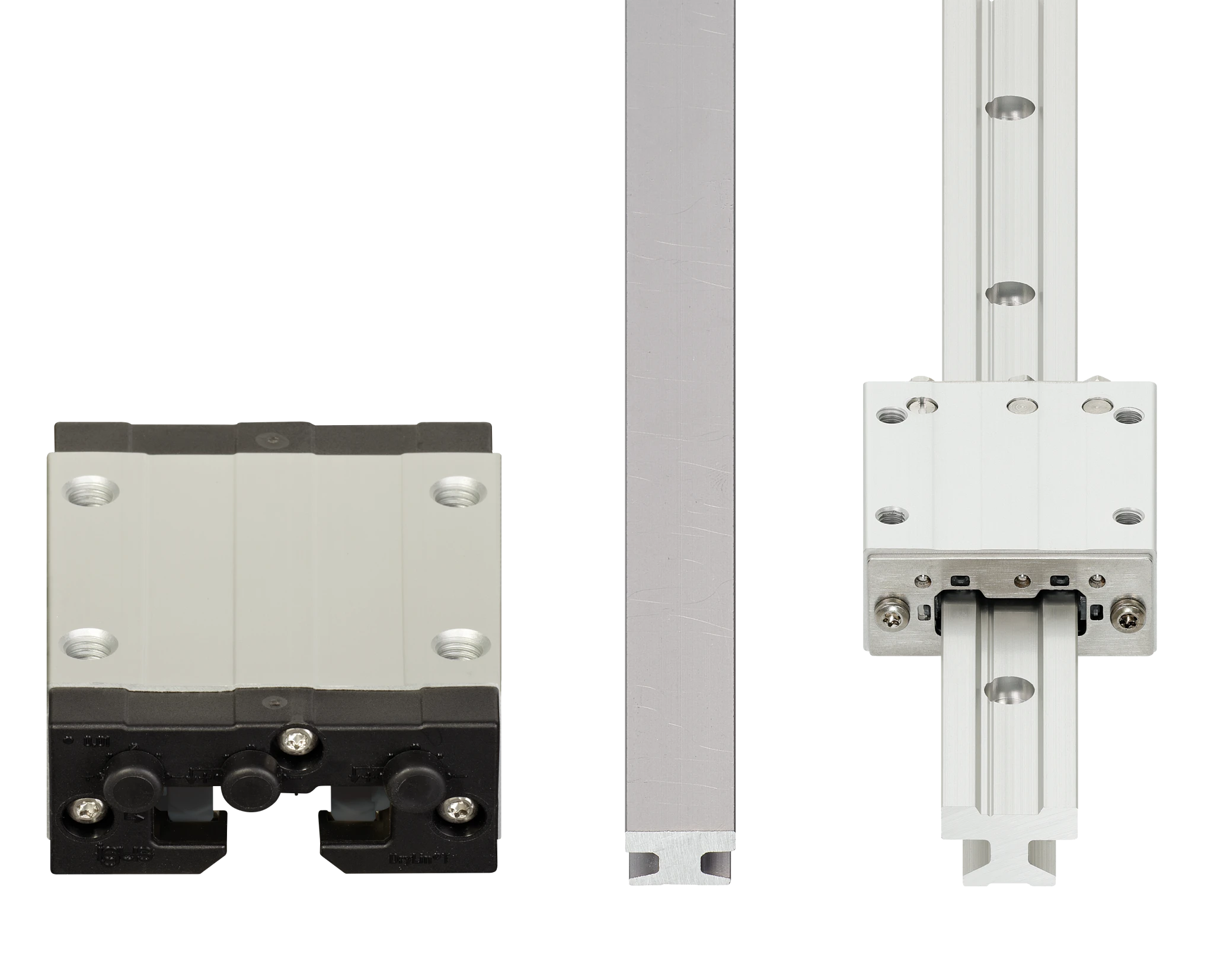

O sistema de guia drylin® N-low-profile e as guias drylin® T-rail são usados para mover as lâminas de amostra nos vários eixos. Como a fixação mecânica das posições das lâminas individuais é feita magneticamente, os ímãs de neodímio são incorporados à guia linear.
As superfícies deslizantes nos trilhos lineares são feitas de material iglidur®, que funciona de forma totalmente suave e sem lubrificação e não requer manutenção. Portanto, a contaminação das amostras também é excluída. Um alto nível de precisão na aplicação também foi alcançado com os sistemas.

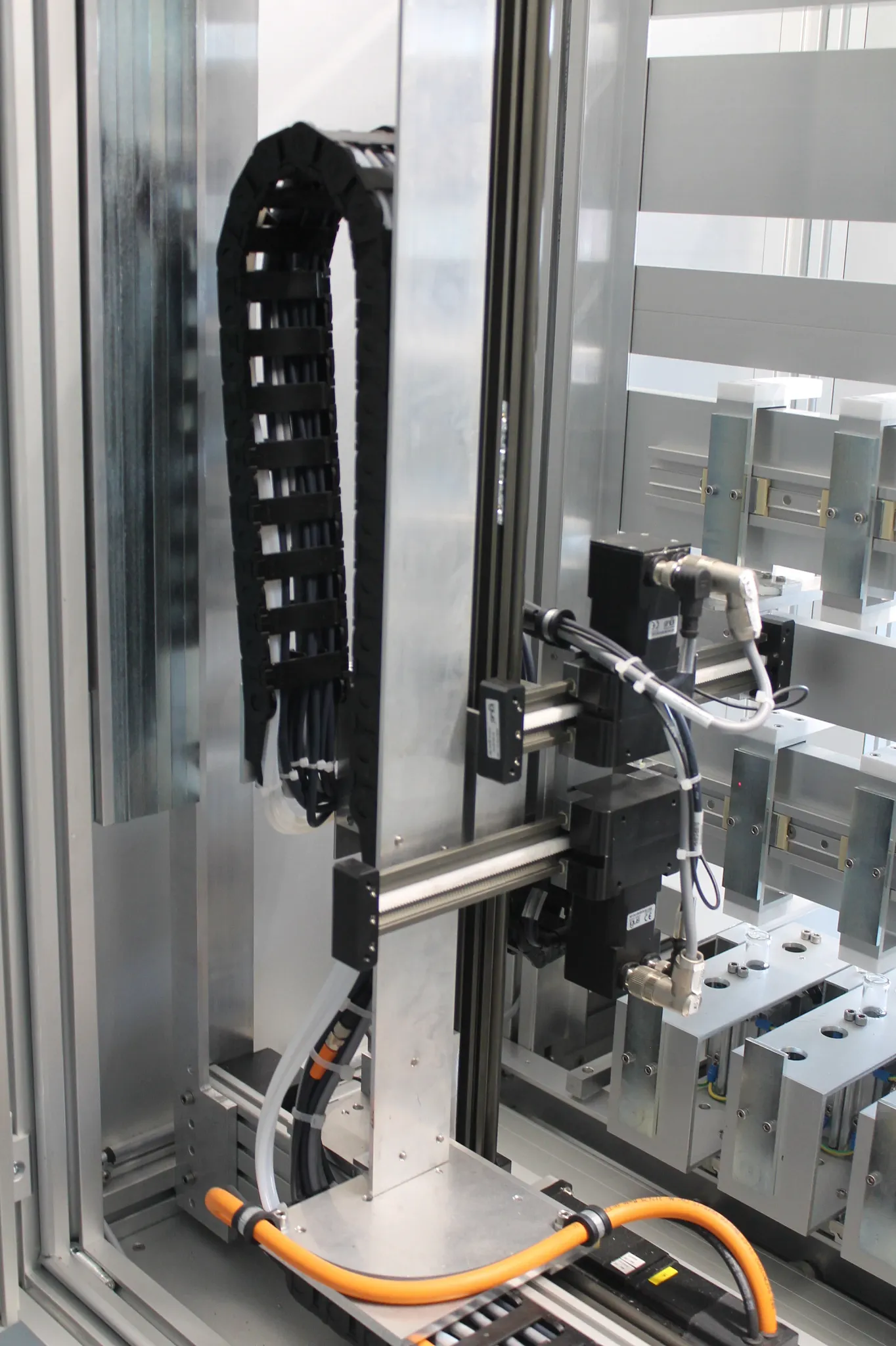

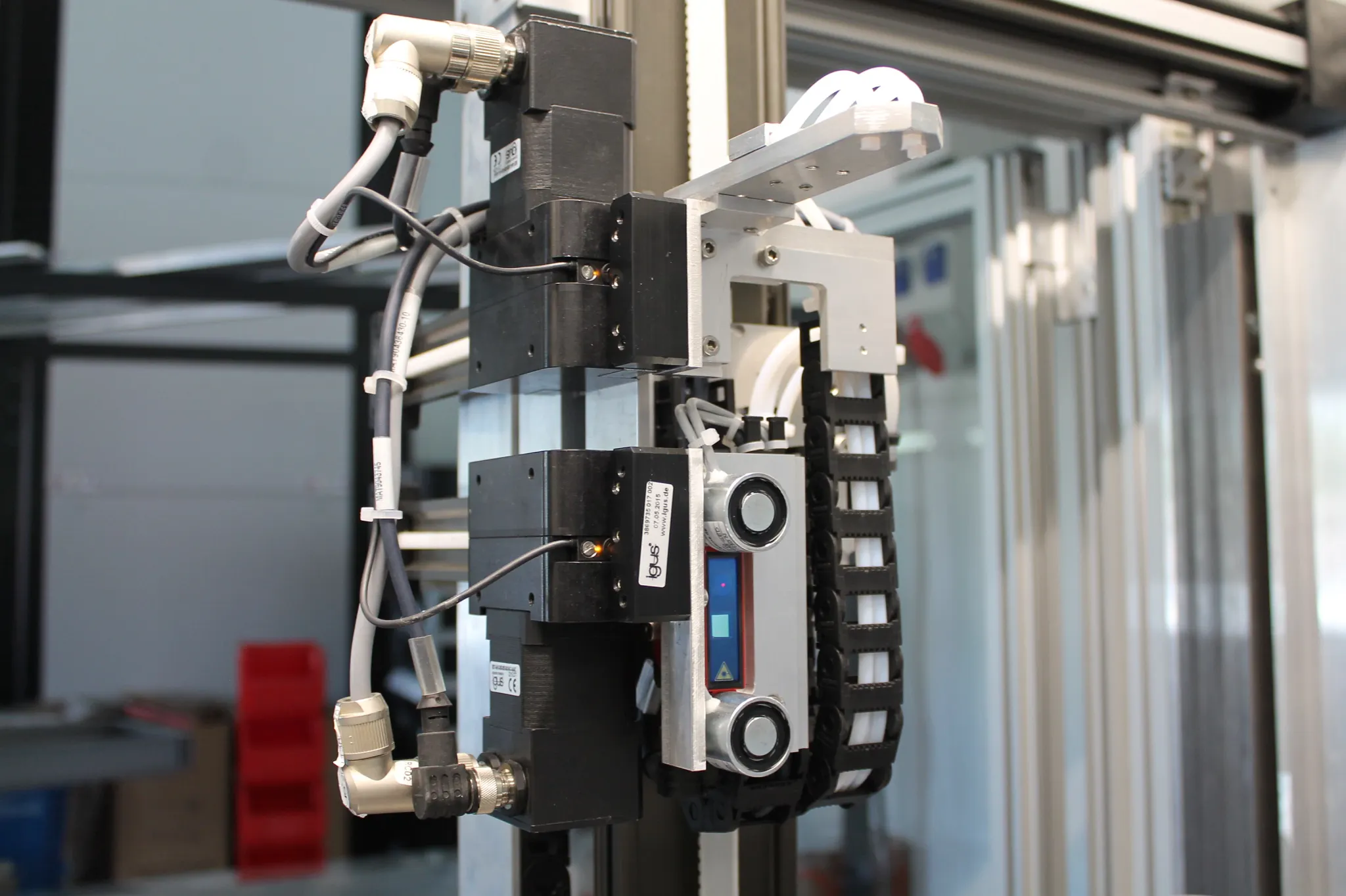

O curso do portal da máquina de venda automática é garantido por eixos de correia dentada drylin® ZLW, que também trabalham com filmes planos lineares feitos de iglidur® e, portanto, são particularmente adequados para o ambiente estéril.

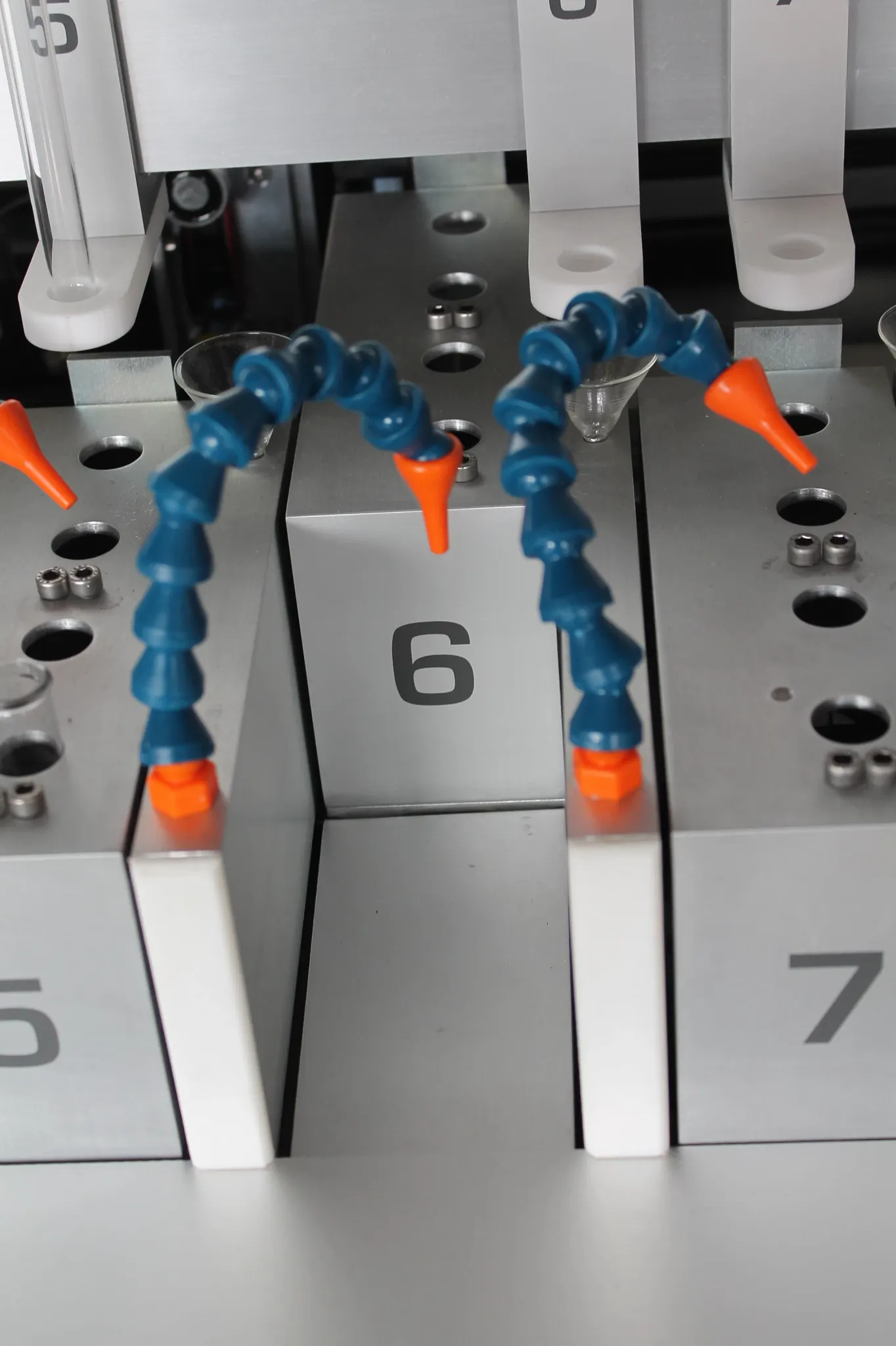

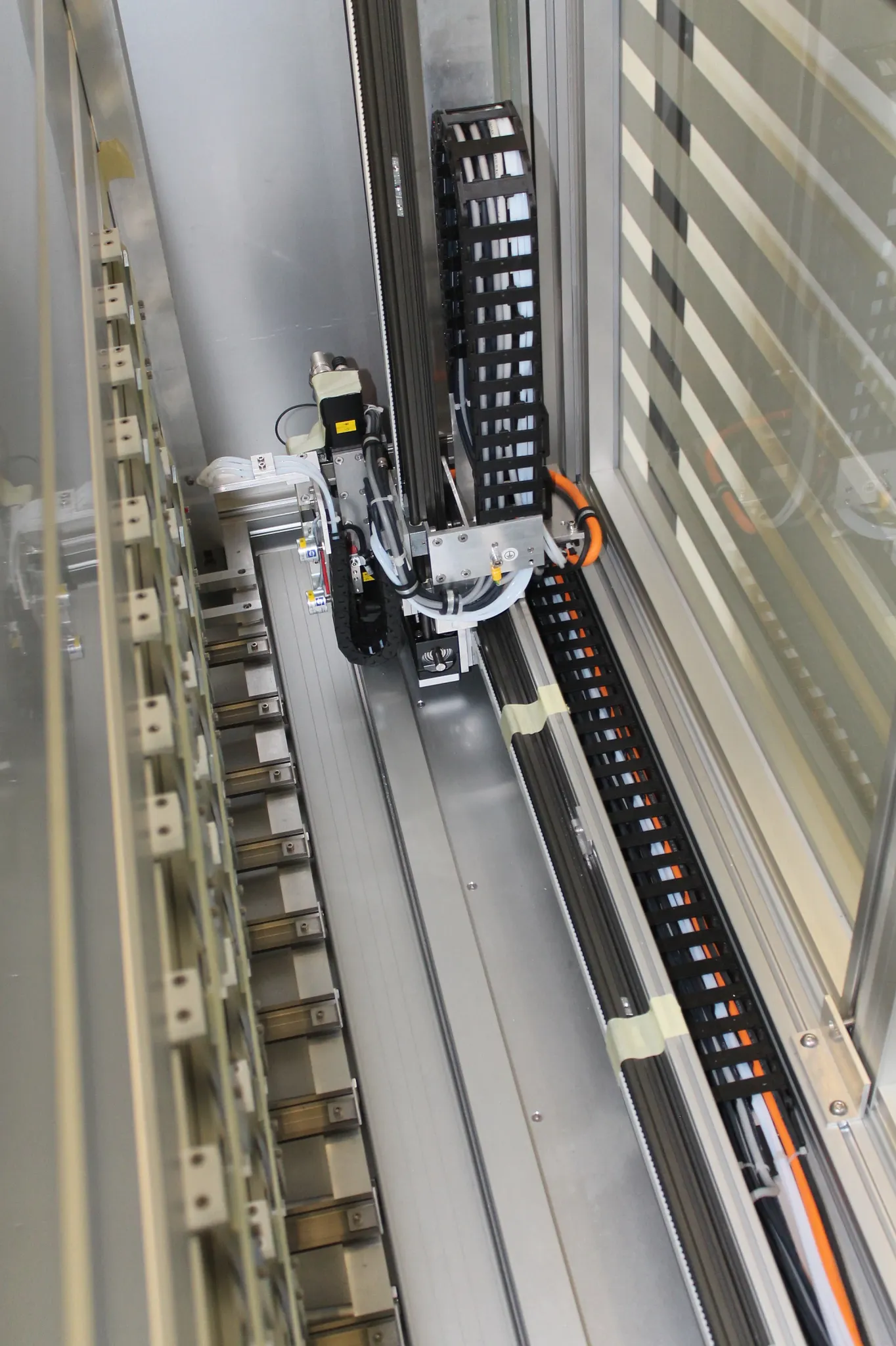

Além disso, foram instaladas correntes de energia plástica para conduzir os diversos meios de comunicação do dossel de meios para os cabeçotes de dosagem, por exemplo. O roteamento flexível dos cabos garante que os cabeçotes de dosagem possam dosar até três solventes diferentes em qualquer posição no portal do eixo, em quantidade e velocidade livremente selecionáveis.
