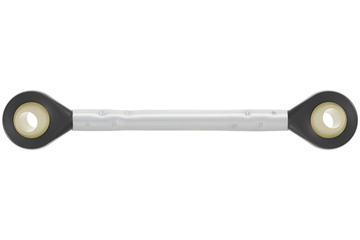

Tirante duplo igubal® EGZM J
- Série dimensional: E de acordo com a norma DIN ISO 12240
- Material do alojamento: igumid G
- Material da calota esférica: iglidur® J
- Funcionamento a seco e isento de manutenção
- Ligação mecânica entre dois componentes
- Compensação dos erros de desalinhamento
- Resistente à corrosão
- Tirante duplo rodado a 90° disponível sob consulta
Alguma dúvida quanto à adaptação?
Descrição do produto
Chumaceiras esféricas igubal®
A utilização de chumaceiras esféricas é geralmente associada a materiais muito pesados, instalações difíceis e custos elevados. A maior parte das vezes, é necessária manutenção a longo prazo e os rolamentos apenas são resistentes à corrosão em versões especiais. Muitas vezes, os rolamentos de esferas ou ou casquilhos deslizantes metálicos falham prematuramente devido a elevadas cargas nas extremidades ou porque precisam de ser reajustados, mandrilados ou reinstalados de forma elaborada para compensar erros de alinhamento. Os mancais esféricos igubal® põem fim a todas essas desvantagens e abrem novas possibilidades para os seus projetos de engenharia: são fáceis de manusear, econômicas, leves e robustas.
O alojamento é fabricado em igumid G, um polímero reforçado com fibras longas, extremamente resistente a impactos. Adequado para temperaturas de -30 °C a +80 °C na utilização a longo prazo.
Neste caso, a calota esférica é fabricada em iglidur® J, conhecido pela sua baixa absorção de umidade, baixos coeficientes de atrito durante o funcionamento a seco e um baixo efeito "stick-slip". Isto é especialmente importante para cargas reduzidas e movimentos muito lentos.
Áreas típicas de aplicação
Tolerâncias
Os mancais esféricos igubal® isentas de manutenção apresentam uma tolerância de E10 no diâmetro interior. A tolerância do eixo deve situar-se entre h6 e h9. A folga da calota permite a sua expansão com o aumento da temperatura. Verificar o diâmetro interior
Montagem
Os mancais esféricos igubal® são montadas à pressão num furo de alojamento H7 recomendado e fixadas axialmente. Não é necessário um alinhamento exato do alojamento, uma vez que a chumaceira esférica compensa automaticamente os erros de alinhamento.
A utilização de chumaceiras esféricas é geralmente associada a materiais muito pesados, instalações difíceis e custos elevados. A maior parte das vezes, é necessária manutenção a longo prazo e os rolamentos apenas são resistentes à corrosão em versões especiais. Muitas vezes, os rolamentos de esferas ou ou casquilhos deslizantes metálicos falham prematuramente devido a elevadas cargas nas extremidades ou porque precisam de ser reajustados, mandrilados ou reinstalados de forma elaborada para compensar erros de alinhamento. Os mancais esféricos igubal® põem fim a todas essas desvantagens e abrem novas possibilidades para os seus projetos de engenharia: são fáceis de manusear, econômicas, leves e robustas.
O alojamento é fabricado em igumid G, um polímero reforçado com fibras longas, extremamente resistente a impactos. Adequado para temperaturas de -30 °C a +80 °C na utilização a longo prazo.
Neste caso, a calota esférica é fabricada em iglidur® J, conhecido pela sua baixa absorção de umidade, baixos coeficientes de atrito durante o funcionamento a seco e um baixo efeito "stick-slip". Isto é especialmente importante para cargas reduzidas e movimentos muito lentos.
- Funcionamento a seco isento de manutenção
- União mecânica entre dois componentes
- Compensação de erros de desalinhamento
- Resistente à corrosão
Áreas típicas de aplicação
- Indústria alimentar
- Tecnologia ferroviária
- Indústria automóvel
- Construção de instalações
Poderá encontrar muitas mais áreas de aplicação em Soluções industriais
Quando utilizar?
| Quando não utilizar?
|
Tolerâncias
Os mancais esféricos igubal® isentas de manutenção apresentam uma tolerância de E10 no diâmetro interior. A tolerância do eixo deve situar-se entre h6 e h9. A folga da calota permite a sua expansão com o aumento da temperatura. Verificar o diâmetro interior
Montagem
Os mancais esféricos igubal® são montadas à pressão num furo de alojamento H7 recomendado e fixadas axialmente. Não é necessário um alinhamento exato do alojamento, uma vez que a chumaceira esférica compensa automaticamente os erros de alinhamento.
