igubal® - Informação Técnica


Calotas esféricas igubal® feitas de iglidur® W300

A calota esférica standard é feita do material iglidur® W300, um material que se distingue pelo seu excelente coeficiente de atrito assim como um muito baixo efeito de stick-slip. Isto é particularmente importante em situações com baixas cargas e movimentos extremamente suaves.

Vantagens:

Dúctil, liga termoplástica forte

Baixos coeficientes de atrito à superfície em operações a seco

Elevada duração

absorção de vibrações

Resistente a movimentos angulares de elevada frequência

Excelente resistência ao desgaste

Sem lubrificação e sem manutenção

Excelente resistência contra químicos

Adequado para movimentos rotativos, oscilantes e lineares

Também adequado para veios macios


Os alojamentos igubal® são feitos do material igumid G

O alojamento feito de igumid G, é um polímero com resistência especial ao impacto reforçado com fibras.

Vantagens:

Baixo peso

Parceiro ideal em termos de desgaste para as calotas em iglidur® W300

Elevada estabilidade mecânica

Resistência ao choque e ao impacto

Livre de corrosão

Resistente a químicos

Estabilidade dimensional


Figura 50.1: Influência da velocidade de carga naresistência máxima à tracção das Rótulas igubal®

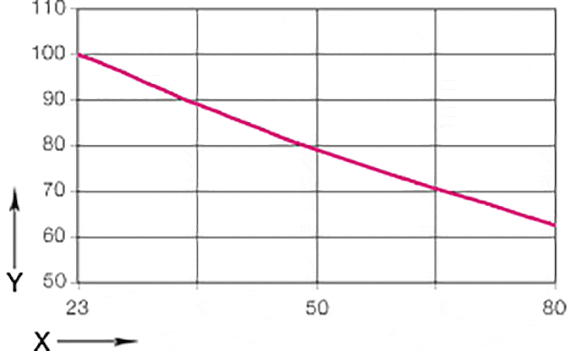

figura 50.2: Influência da temperatura na máxima resistência à tracção das Rótulas igubal®


Passo de rosca das Rótulas igubal®

Designação de rosca Passo [mm]
M 2 0,40
M 3 0,50
M 4 0,70
M 5 0,80
M 6 1,00
M 8 1,25
M 10 1,50
M 10 F 1,25
M 12 1,75
M 12 F 1,25
M 14 2,00
M 16 2,00
M 16 F 1,50
M 18 1,50
M 20 1,50
M 20 2,50
M 22 1,50
M 24 2,00
M 27 2,00
M 30 2,00


Gama de temperaturas de aplicação do igubal®

Baixa -30 °C
Alta a longo termo +80 °C
Alta a curto termo +120 °C


Resistência química igubal®

Produto Resistências
Álcool + to 0
Hidrocarbonos +
Gorduras, óleos, sem aditivos +
Combustíveis +
Ácidos diluídos 0 to -
Ácidos fortes -
Bases diluídas +
Bases fortes 0
+ resistante   0 condicionalmente resistente   - não resistente
Todas as especificações à temperatura de 20°C

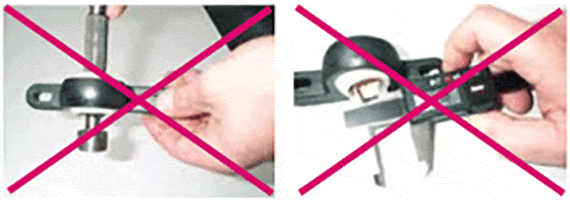

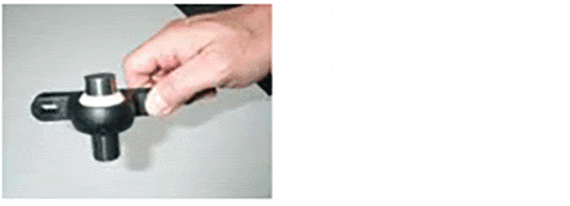

Diâmetro nominal [mm]
tolerância
  Gage drops Gage hangs
0 a 3 x,01 x,05
> 3 a 6 x,02 x,07
> 6 a 10 x,02 x,08
> 10 a 18 x,03 x,10
> 18 a 30 x,04 x,12
> 30 a 50 x,05 x,15

Áreas de aplicação

Os produtos igubal® podem ser usados sem qualquer problema em ambientes agressivos. Estes produtos são resistentes à corrosão em ambientes ou áreas húmidas e são resistentes a ácidos fracos e alcalinos. A gama de temperaturas varia de -30 a +80°C. A insensibilidade do material à sujidade deve ser enaltecida.

Mesmo sob extremas acumulações de sujidade e lixos, os produtos igubal® trabalham sem problemas sem necessidade de vedantes. O mesmo se aplica a sujidades finas ou areias.

Cargas

A capacidade de carga dos produtos igubal® a temperaturas ambientes é extremamente elevada. Os produtos igubal® aguentam com cargas elevadas e ao mesmo tempo pesam apenas um quinto das soluções convencionais em metal. Devido à sua construção, permitem-lhe obter melhores resultados à vibração do que os mesmos produtos em metal.

Existem aplicações contudo, que devemos ter em conta as propriedades dos plásticos, como a temperatura. Nesses casos em particular, a capacidade de carga das Rótulas deve ser verificada em testes particulares para cada aplicação, com baixas velocidades a elevadas temperaturas.

Coeficientes de atrito e velocidades

Uma importante vantagem dos elementos sem manutenção igubal® é o facto de movimentos de rotação tomarem lugar directamente na calota feita de iglidur® W300 . Essa vantagem de se usar plástico/aço nestas operações, é que podemos atingir velocidades muito superiores. Tendo em conta as cargas radiais, a máxima velocidade superficial de rotação pode ir até aos 0,5 m/s.

Os movimentos angulares dos casquilhos esféricos, são efectuados no diâmetro exterior da calota.

Os casquilhos igubal® permitem casualmente movimentos lineares do veio.

Temperaturas de operação

A gama de temperaturas de utilização dos produtos igubal® cifra-se entre os -30°C e os +80°C. Figura 50.2 evidencia a influência da temperatura na capacidade de carga dos produtos igubal®.

resistência química

Tanto a calota em iglidur® W300 como o alojamento em igumid G são resistentes a alcalinos fracos, ácidos fracos assim como a combustíveis e a todos os tipos de lubrificantes. A absorção de humidade do igubal® é cerca de 1.3 Wt. -% em condições climatéricas padrão O limite de saturação na água é de 6,5%. Deve ser considerado de acordo com as condições de trabalho.

Raios radioativos

As Rótulas igubal® são resistentes até uma radiação de intensidade de 3 x 102 Gy.

Resistente a raios UV

A resistência à corrosão dos produtos igubal® fazem-nos susceptíveis de serem utilizados no exterior.
Os casquilhos igubal® são resistentes a raios Ultra Violeta. Uma variação na cor da calota(escurecimento) devido às radiações UV ou outras acções atmosféricas, não devem influenciar as propriedades mecânicas, eléctricas ou térmicas.

Tolerâncias

Mancais esféricos igubal® podems ser usados com diferentes tolerâncias de acordo com cada aplicação. Elas são concebidas com folga normalmente, o que permite uma operação segura mesmo a grandes velocidades. O furo do anel interno tem a tolerância de acordo com E10. Os eixos devem ter tolerâncias entre h6 e h9. As tolerâncias são fornecidas na tabela adjacente. Por favor entre em contato conosco no caso de você precisar de tolerâncias menores.
