drylin® Módulo linear de fuso de avanço SLW

Especialmente multifacetado e rígido em termos de torção com um perfil de eixo duplo

A linha de produtos dos módulos lineares drylin® SLW é caracterizada por perfis de eixo duplo de alumínio altamente resistentes à torção e muitas variantes de deslizamento. Os módulos lineares resistentes à flexão são ideais para ajustes manuais de formato, bem como completos com motor para ajustes elétricos.

Alta resistência à torção
Totalmente suportado
Trilho anodizado rígido
Versão especial SLW-AL com travessas feitas de alumínio anodizado, mediante solicitação
Versão em aço inoxidável com componentes de aço resistentes à corrosão (AISI 303 ou AISI 316Ti); para a versão em aço inoxidável, iglidur® J, iglidur® X ou iglidur® A180 podem ser selecionados como material da bucha.

Serviços de produtos

Baixar dados técnicos

Catálogo gratuito com todos os dados técnicos dessa linha de produtos.

Faça o download da extração do catálogo agora

Solicitar uma cotação

Está interessado em uma oferta personalizada? Então deixe-nos uma mensagem!

Envie sua dúvida agora

Configurador on-line gratuito

Configure você mesmo módulos lineares individuais com precisão milimétrica. Sem registro.

Ir para o configurador de tecnologia de acionamento

Tamanhos de instalação da série SLW

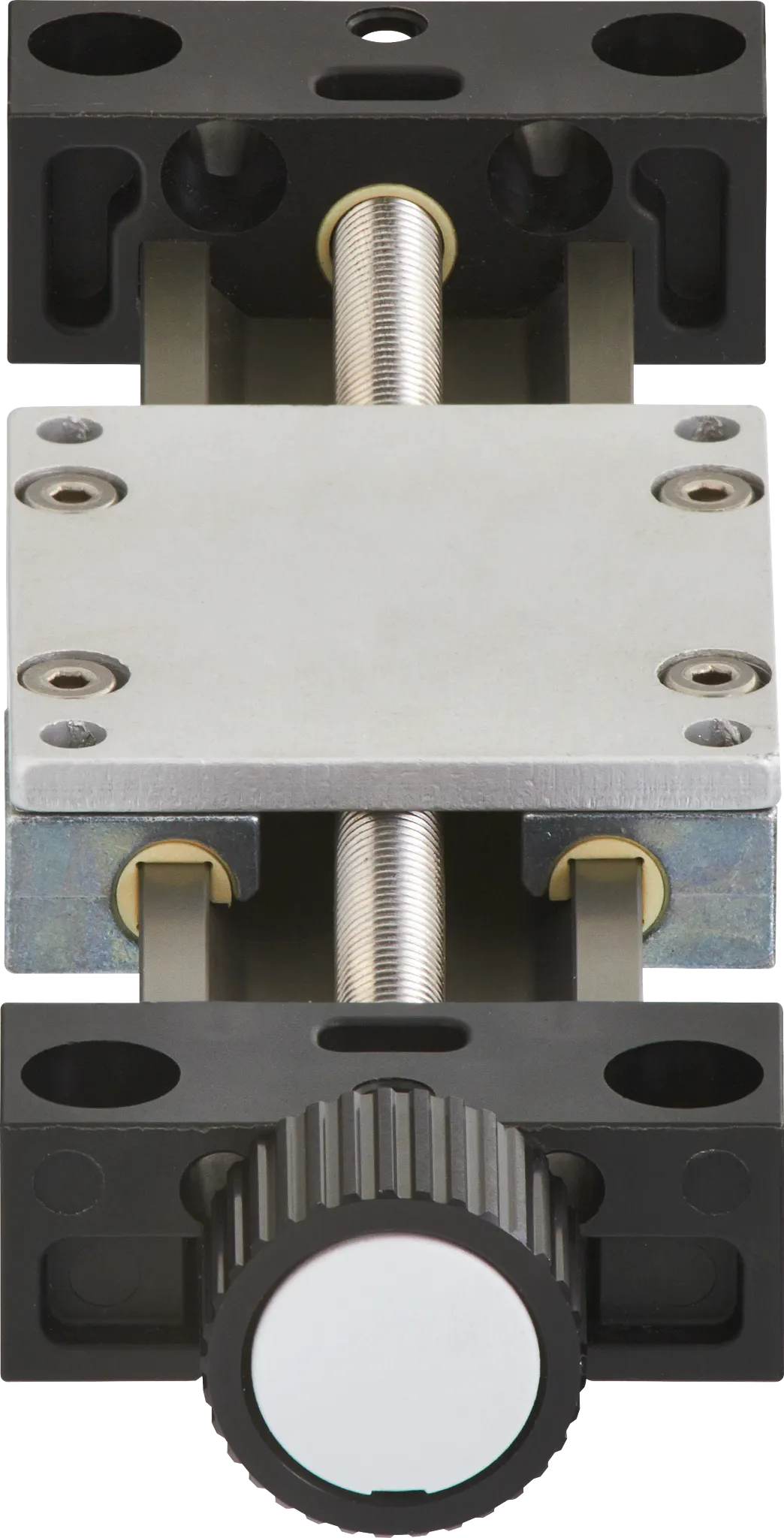

SLW-0630

Comprimento do carrinho: 60 mm
Capacidade de carga:

axial: 50 N
radial: 200 N

Comprimento máximo do curso: 300 mm
Diâmetro do eixo: 6 mm
Material do suporte da extremidade do eixo: polímero

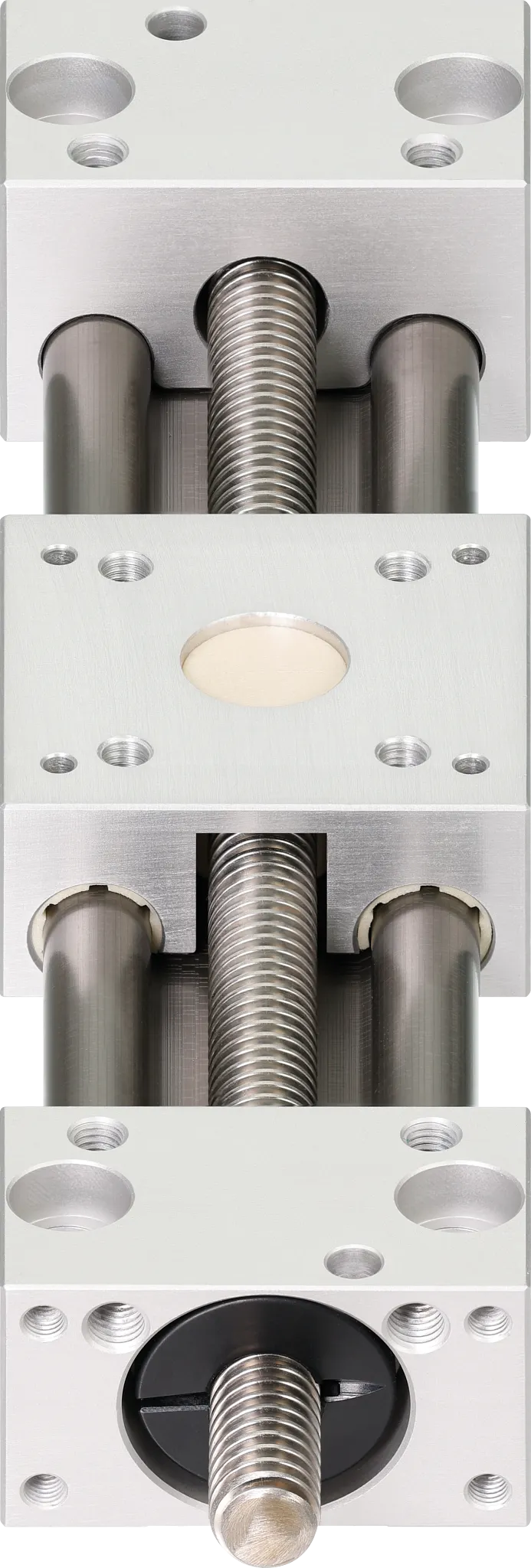

SLW-BB-1030

Comprimento do carrinho: 48 mm
Capacidade de carga:

Axial: 250N
Radial: 1,000N

Comprimento máximo do curso: 400 mm
Diâmetro do eixo: 10 mm
Material do suporte da extremidade do eixo: alumínio

Módulo linear SLW-1040 com acionamento por fuso de avanço

SLW-1040/SLW-1080

Comprimento do carrinho: 69 mm/100 mm
Capacidade de carga:

Axial: 700N
Radial: 2,800N

Comprimento máximo do curso: 750 mm
Diâmetro do eixo: 10 mm
Material do suporte da extremidade do eixo: zinco fundido sob pressão/alumínio

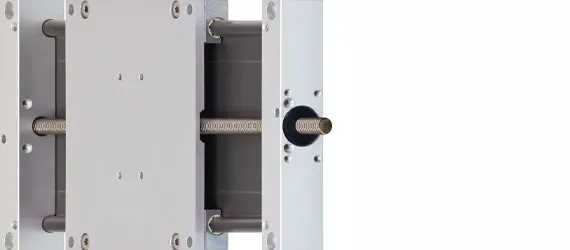

SLW-10120

Comprimento do carrinho: 100 mm
Capacidade de carga:

Axial: 700N
Radial: 2,800N

Comprimento máximo do curso: 750 mm
Diâmetro do eixo: 10 mm
Material do suporte da extremidade do eixo: alumínio

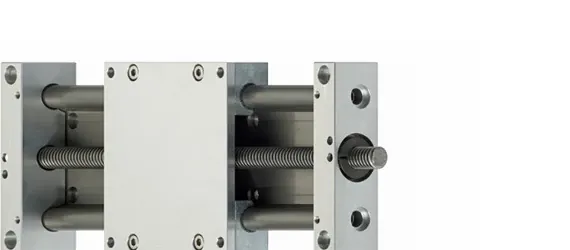

SLW-1660

Comprimento do carrinho: 100 mm
Capacidade de carga:

Axial: 1.200N
Radial: 4,600N

Comprimento máximo do curso: 750 mm
Diâmetro do eixo: 16 mm
Material do suporte da extremidade do eixo: alumínio

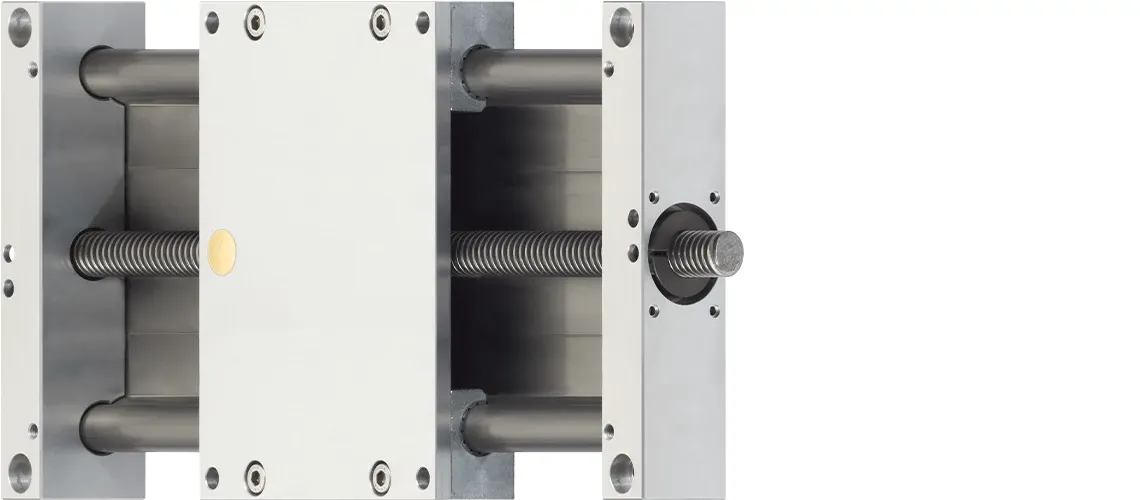

SLW-16120

Comprimento do carrinho: 100 mm
Capacidade de carga:

Axial: 1.200N
Radial: 4,600N

Comprimento máximo do curso: 750 mm
Diâmetro do eixo: 35 mm
Material do suporte da extremidade do eixo: alumínio
Opcionalmente com fuso de avanço com rolamento de esferas (BB)

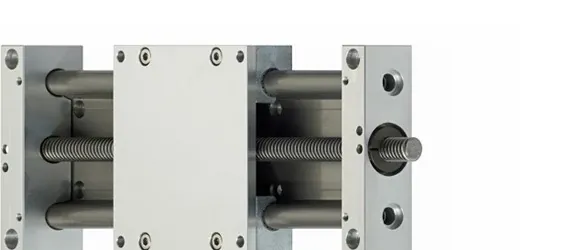

SLW-2080

Comprimento do carrinho: 150 mm
Capacidade de carga:

Axial: 1.600N
Radial: 6,400N

Comprimento máximo do curso: 1.000 mm
Diâmetro do eixo: 20 mm
Material do suporte da extremidade do eixo: alumínio

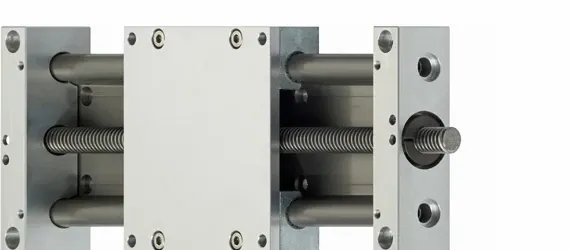

SLW-25120

Comprimento do carrinho: 150 mm
Capacidade de carga:

Axial: 2.500N
Radial: 10,000N

Comprimento máximo do curso: 1.250 mm
Diâmetro do eixo: 25 mm
Material do suporte da extremidade do eixo: alumínio

Opções técnicas para a série SLW

As opções a seguir podem ser configuradas diretamente online para a linha de produtos SLW.

Materiais do fuso de avanço

Todos os módulos lineares drylin® são equipados com fusos de avanço trapezoidais com travamento automático, disponíveis em aço e aço inoxidável e, mediante solicitação, também em alumínio com revestimento rígido. As séries SHT e SLW também podem ser equipadas opcionalmente com fusos de avanço rápido feitos de aço inoxidável. Isso permite passos e velocidades de acionamento muito maiores, mas sem o recurso de travamento automático.

Mais sobre fusos de avanço da igus®

Material da bucha autolubrificante para módulos lineares e mesas XY da igus

Materiais de bucha

Todos os pontos de bucha das unidades de acionamento drylin® são equipados com polímeros de alto desempenho igus® livres de lubrificação e manutenção. As opções incluem materiais para aplicações de alta temperatura de até +180°C (iglidur® X, série SHT-ES) e para ambientes em conformidade com a FDA (iglidur® A180).

Sistemas de acionamento elétrico: motores elétricos da igus

Sejam motores DC, de passo de fuso ou EC/BLDC: com sua ampla loja de motores, a igus oferece a possibilidade de equipar sistemas de eixo linear com as soluções de motor apropriadas. Em combinação com os eixos lineares drylin, que podem ser encomendados completamente prontos para instalação e conexão, é possível configurar sistemas de manuseio completos. Com os motores potentes, você resolve uma grande variedade de problemas na tecnologia de acionamento elétrico.

Para os motores de passo

Fixação por fuso de avanço para módulos lineares drylin

Grampo do fuso de avanço

Em muitas aplicações, uma opção de fixação também é necessária como proteção adicional contra ajustes não intencionais.

Flange de fixação do eixo para fixar o fuso de avanço no indicador de posição
Protege o fuso de avanço contra giro inadvertido
Material: alojamento de polímero com fixação do eixo em alumínio
Cor: preto

drylin® fixação do fuso de avanço

Indicador de posição digital para módulos lineares drylin

Indicador digital de posição

O indicador eletrônico de posição (operado por bateria) para os módulos lineares drylin® pode ser programado livremente para o passo de rosca individual em cada caso. Ideal para uso com roscas de avanço rápido dryspin®. Visor LCD com cinco dígitos e caracteres especiais, bateria de longa duração e fácil troca de bateria sem remover o dispositivo.

Indicador de posição digital

manivelas drylin

Uma ampla seleção de manivelas para uma grande variedade de requisitos está disponível para envio a partir do estoque. Elas variam de tamanhos pequenos e compactos até Ø125, com ou sem alças e em várias configurações.

drylin® manivelas

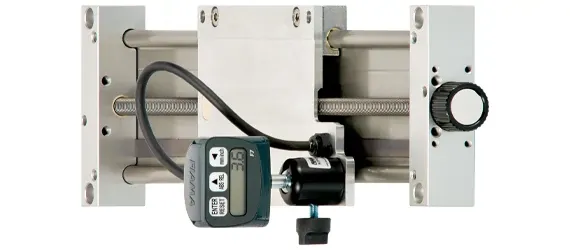

SLWM-1080 - módulo linear com sistema de medição

Módulo linear de fuso de avanço com sistema de medição

O tamanho de instalação SLW 1080 também está disponível com um sistema de medição digital. O curso e o comprimento de medição podem ser determinados individualmente, a tela de deslocamento pode ser definida entre métrica e polegada e o ponto zero pode ser definido em qualquer ponto. Além disso, a direção da contagem pode ser definida manualmente e a esfera fixável permite uma direção de leitura ergonômica.

Sensor integrado ao carrinho com economia de espaço
Operação independente da rede elétrica
Fita magnética integrada

Para o módulo linear SLWM-1080 com sistema de medição

Configurar um módulo linear SLW individual online

Encontre e solicite o módulo linear correto com apenas alguns cliques
Faça suas entradas e selecione a proposta certa
Selecione os acessórios opcionais
Adicione ao carrinho de compras e faça o pedido ou solicite informações online
Faça o download da lista de peças como arquivo PDF

Configurar e solicitar um módulo linear

Outras versões do módulo linear SLW

Módulo linear SLWT com fuso de avanço duplo

SLW com fuso de avanço duplo

Os carrinhos podem ser controlados separadamente
Ajuste manual separado dos carrinhos
Flexibilidade de projeto

SLWT com dois sistemas lineares

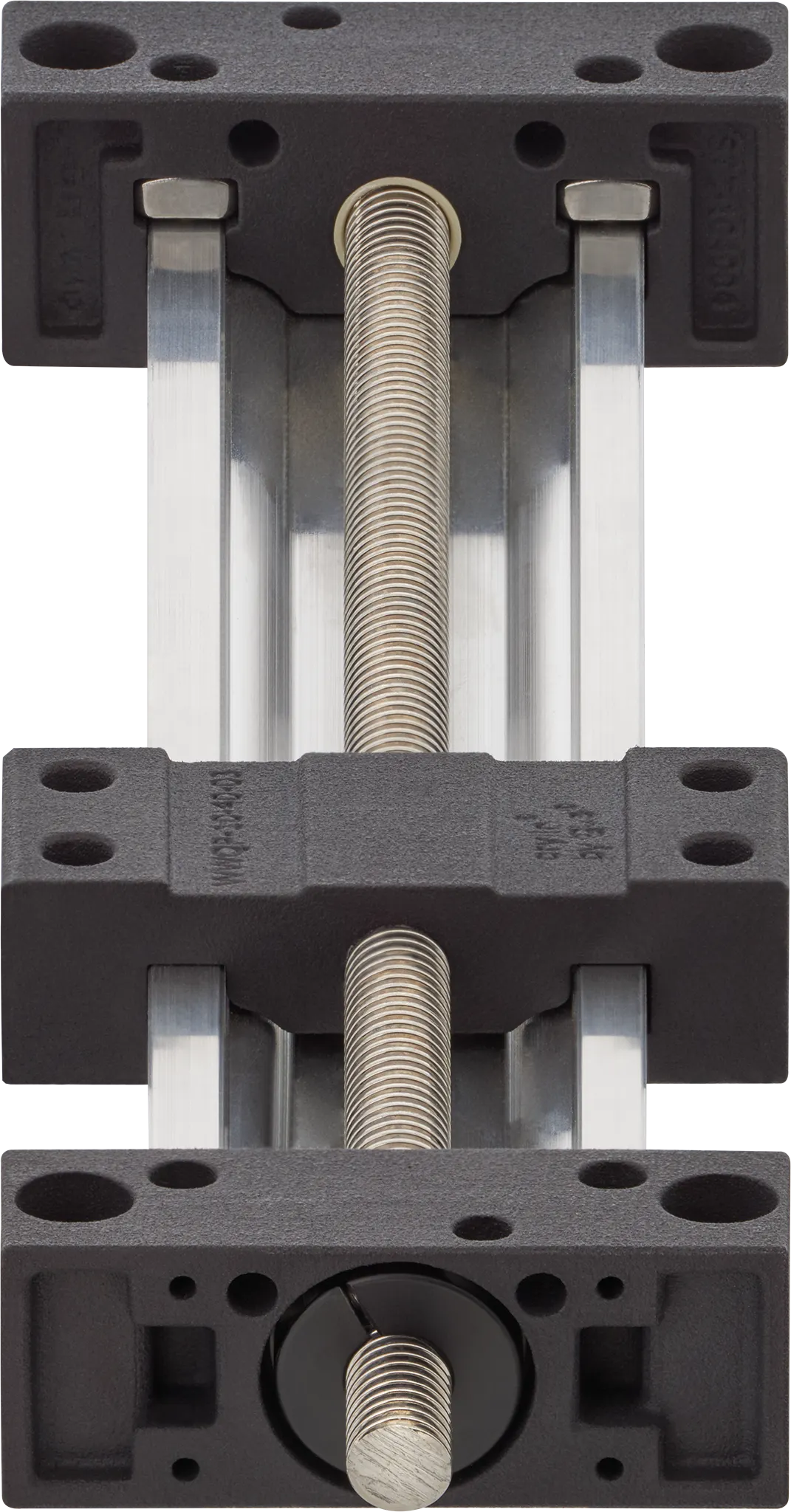

SLW econ

Leve e econômico
Perfil de trilho anodizado na cor prata
Rosca de avanço ou rosca trapezoidal

Para a série econômica da SLW

Módulo linear de aço inoxidável SLW-ES

Material selecionável da bucha autolubrificante
Em conformidade com a FDA com a bucha autolubrificante iglidur A180
Bucha iglidur X de alta temperatura, funciona em até +250°C

Módulos lineares de aço inoxidável SLW-ES

Módulos lineares drylin® com um único clique ...

... encomende módulos lineares montados, prontos para conexão, com comprimentos de curso de 250 e 500 mm na loja online.

Com acionamento por fuso de avanço ou por correia dentada
Dois comprimentos de curso definidos para cada sistema
Flexível com pinos de acionamento para operação manual e elétrica. Pronto para instalar com braçadeira de fuso de avanço, indicador de posição e manivela para ajustes rapidamente replicáveis
Sem necessidade de busca e montagem demoradas
Menor esforço de projeto com arquivos PDF e CAD disponíveis na loja online

Ir para loja de módulos lineares
