Séries P4.32
Calhas com rolamentos de perfil: altura interior 32 mm - Para cargas e velocidades muito elevadas.
Contato responsável
igus® do Brasil Ltda
Rua Antônio Christi, Nº 611
Parque Industrial III - FAZGRAN
13213-183 – Jundiaí-SP
+55 11 3531 4487
+55 11 3531 4488
Enviar mensagem
BR(PT)
Calhas articuladas com rolamentos em perfil: Para cargas e velocidades muito elevadas
Mais de 1000 sistemas em todo o mundo em funcionamento permanente com Calhas articuladas Roller convencionais A indústria, em particular o sector de pórticos e gruas, apresenta elevados requisitos em termos de cursos, peso adicional, especialmente velocidades elevadas com um funcionamento silencioso. O sistema P4 da igus® satisfaz estes requisitos. As instalações deste tipo são projectadas pelos nossos engenheiros de projecto. Teremos muito gosto em fazer-lhe uma proposta. Contacte-nos sobre isto.

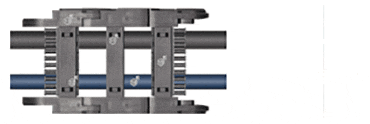

O passo dos elos com e sem rolamentos é o mesmo
Os rolamentos superiores rolam por dentro dos rolamentos inferiores e não sobre eles, tal como acontece nas versões anteriores. Assim, evita ressaltos indesejados

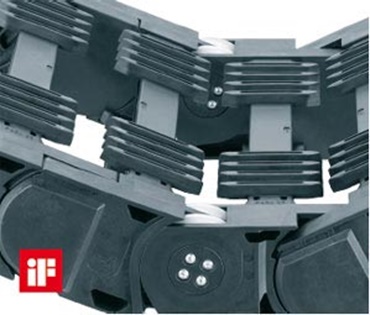

Rolamento integrado no elo lateral
Grandes comprimentos (até 800 m), pesos adicionais elevados (até 30 kg/m)
Para distâncias muito longas e velocidades elevadas até 10 m/s
As travessas autoglide garantem um encaminhamento seguro em distâncias muito longas
Disponíveis em 4 alturas interiores (32, 42, 56, 80 mm)
Versões modulares P4 com a separação do sistema E4

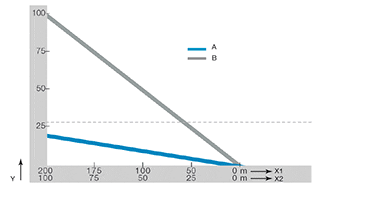

Redução acentuada da força de acionamento necessária para movimentar a calha articulada em menos de 25%
Sistema P4 - Funcionamento ultra silencioso, devido ao passo igual em todos os elos. As travessas AUTO-GLIDE garantem um guiamento seguro em cursos muito longos
O sistema de calhas guia combinado com travessas AUTO-GLIDE garante que as partes inferior e superior ficam descentradas - seguro mesmo com elevadas velocidades.
Sistema de alimentação de energia seguro, silencioso, resistente ao desgaste, mesmo em cursos muito grandes - Sistema P4 da igus®
O sistema P4 da igus®, de baixa manutenção, permite a implementação de um sistema de alimentação de energia fiável, mesmo em grandes distâncias, até 800 m, para equipamentos de gruas ou sistemas de transporte. A parte superior e inferior funciona descentrada uma da outra. Isto significa que os rolamentos rolam sobre o plástico tribo-optimizado, rolando numa superfície ampla contínua. As travessas AUTO-GLIDE com ranhuras e o sistema de guias especial orientam as Calhas articuladas P4. Ideal para aplicações com velocidades elevadas (até 10 m/s) e pesos adicionais elevados (até 30 kg/m)

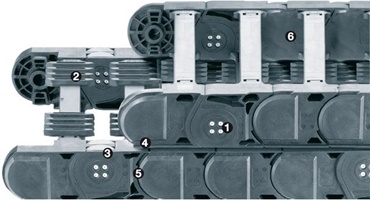

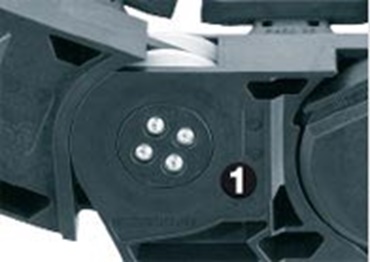

1
Sistema de Calhas articuladas roller de baixa manutenção com rolamentos revestidos a plástico tribo-optimizado.
2Travessas AUTO-GLIDE ranhuradas
3O desenho especial dos rolamentos e dos elos da calha permite um funcionamento particularmente silencioso
4A parte superior e inferior rola descentrada uma em cima da outra
5Mesmo passo nos elos com rolamento/calha
64 alturas interiores: disponível com 32 mm, 42 mm, 56 mm e 80 mm

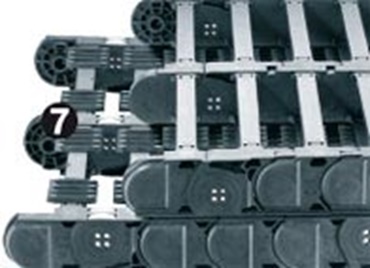

7Elo de extensão disponível para pesos adicionais ainda maiores, para altura interior de 56 e 80 mm
8Disponíveis terminais de fixação robustos em aço

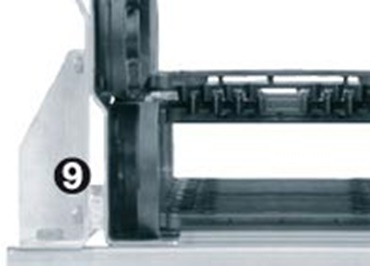

9Disponível o sistema de guia especial P4
Elo de extensivel para cargas elevadas
Disponível em 2 alturas interiores (56, 80 mm)
É possível um peso adicional 50% superior
Máxima rigidez
Secção da calha pode ser dividida em segmentos (eléctrico/hidráulico)

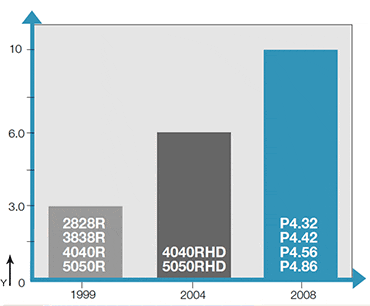

Rolamentos com plástico de longa duração, tribo-optimizado, em todos os sistemas P4
Optimizado em desgaste
Longa duração de vida útil
Rolamento melhorado

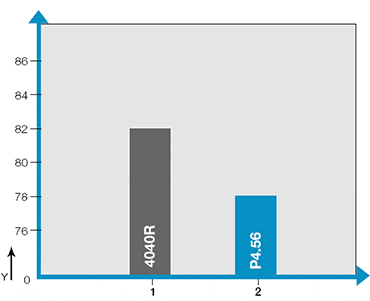

Baixo nível de ruído e vibração
Mesmo passo nos elos com rolamento/calha

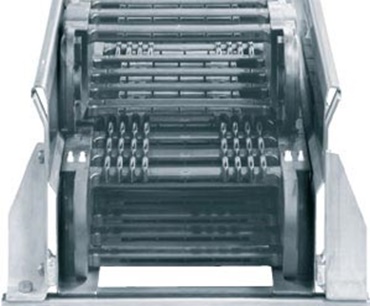

Novo sistema de guias

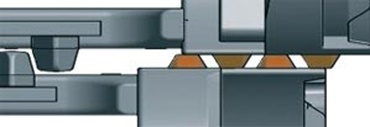

Geometria especial em combinação com travessas AUTO-GLIDE permite um desfasamento entre a parte superior e inferior
Conjuntos de instalação robustos para uma elevada vida útil
Segmentos da guia em aço inoxidável resistentes à corrosão
Gama de produtos do Sistema P4
Séries P4.42
Calhas com rolamentos de perfil: altura interior 42 mm - Para cargas e velocidades muito elevadas.
Séries P4.56
Calhas com rolamentos de perfil: altura interior 56 mm - Para cargas e velocidades muito elevadas.
Séries P4.80
Calhas com rolamentos de perfil: altura interior 80 mm - Para cargas e velocidades muito elevadas.
Série P41.56
Perfil da rol e-chain®: altura interior 56 mm - para cargas e velocidades muito elevadas
Série P41.80
Perfil da rol e-chain®: altura interior 80 mm - para cargas e velocidades muito elevadas
Sectores industriais típicos e aplicações
Pórticos e gruas (interiores/exteriores)
Sistemas de armazenamento automáticos
Construção
Robot de pórtico
Manipulação de materiais
Minas
Siderurgias
A parte superior e inferior rolam descentradas, existindo uma superfície de rolamento contínua
Sistema P4 num simulador de condução
