Cabos CAN bus para aplicações com movimento

Reduza os tempos de inatividade com cabos CAN bus

O CAN bus (Controller Area Network) é um sistema de field bus desenvolvido pela Bosch, que foi introduzido em 1986 junto com a Intel. O objetivo era reduzir o número de chicotes de fiação nos veículos para economizar custos e peso. Com o tempo, vários protocolos CAN foram estabelecidos, especialmente em áreas relevantes para a segurança. Assim, o protocolo CANopen foi introduzido para a tecnologia de automação em 1994, também sob a gerência da Bosch.

Áreas de aplicação dos cabos CAN bus

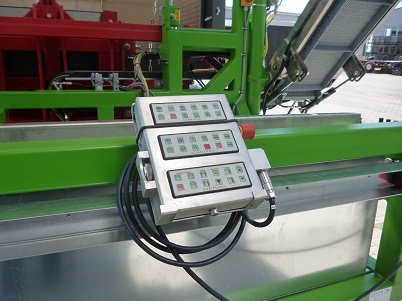

O CAN bus é usado principalmente na tecnologia de automação. Os sistemas CAN bus também podem ser encontrados em veículos industriais, por exemplo, empilhadeiras ou plataformas de trabalho aéreo.

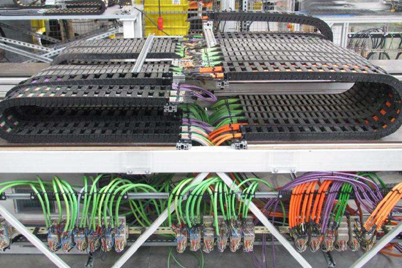

Cabos para aplicações de CAN bus da igus Para aplicações na esteira porta cabos, no entanto, é necessário usar cabos de CAN bus com condutores trançados finos. Além disso, uma estrutura de cabo adaptada ao movimento na esteira porta cabos é necessária para garantir uma transmissão de dados confiável por muitos anos. Portanto, os cabos chainflex se estabeleceram especialmente em sistemas e máquinas, como robôs, máquinas de embalagem, máquinas de produção e máquinas-ferramenta.

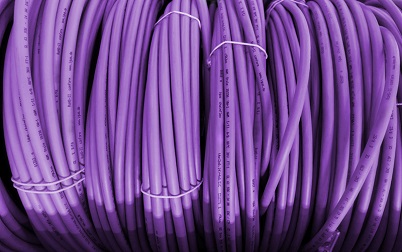

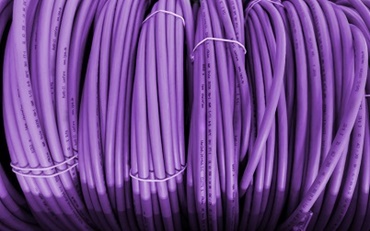

A linha de produtos de cabos chainflex da igus oferece um grande número de cabos de CAN bus. Um total de 13 modelos diferentes de cabos CAN bus de sete famílias de cabos diferentes estão disponíveis para diferentes áreas de aplicação. Todos os cabos de CAN bus chainflex foram desenvolvidos para movimento permanente na esteira porta cabos. Dependendo dos requisitos, você pode escolher entre diferentes capas externas de PVC, PUR e TPE. As várias séries de cabos de bus oferecem diferentes níveis de desempenho, de modo que o cabo certo pode ser selecionado para cada aplicação, a fim de obter a maior vida útil possível. Todos os cabos de CAN bus chainflex têm uma coisa em comum. Todos os cabos chainflex estão sujeitos aos mesmos padrões de qualidade. Não importa se é um cabo econômico da família CF888 ou um cabo para as mais altas demandas e o menor raio de curvatura, como é o caso da família CFBUS.LB. Por esse motivo, a igus GmbH também oferece uma garantia funcional de 4 anos para todos os cabos de CAN bus chainflex com uma vida útil de até 10 milhões de cursos duplos.

Comprimentos de transmissão A questão do comprimento máximo de transmissão dos cabos de bus é frequentemente subestimada. Em geral, recomenda-se cautela nesse caso, pois o comprimento máximo do cabo pode depender muito do tipo de cabo. Um cabo para instalação fixa sempre tem uma atenuação menor do que os cabos flexíveis, que são projetados para movimentos permanentes. Isso significa que o comprimento da transmissão é menor do que com um cabo de instalação fixa.

Dependendo da família de cabos, os cabos de CAN bus chainflex são mecanicamente projetados para cursos de até 400 m ou mais, mas a taxa de dados do sistema de bus diminui com o aumento do comprimento do cabo. Com instalação fixa, é possível atingir até 500 m com cabos de cobre. Nesse caso, entretanto, a velocidade máxima de transmissão é de 125 kbit/s, enquanto uma taxa de transmissão de dados de 1 Mbit/s ainda é possível com um comprimento de cabo de 40 metros. No caso de cabos CAN bus altamente flexíveis para a esteira porta cabos, entretanto, nossa experiência mostra que o comprimento do cabo pode ser significativamente menor. Dependendo da velocidade de transmissão, são possíveis até 50 metros para um cabo de CAN bus móvel. Entretanto, esse comprimento pode variar para cima e para baixo, dependendo das condições ambientais e dos requisitos da aplicação.
