Módulos drylin® SLW-XY prontos para instalar

Entrega rápida, econômica e personalizável

Com as mesas lineares, pode efetuar um ajuste preciso de uma posição em uma superfície de trabalho. Com as mesas drylin® SLW-XY , agora torna-se mais fácil. A igus desenvolveu mesas XY prontas para instalar adequadas a cada superfície de trabalho.

Apenas 1 unidade para duas direções de ajuste
Para uma superfície de trabalho de até 500mm x 500mm
Comprimentos do mesmo curso ou configuração individual
Os acessórios serão entregues ao mesmo tempo

As mesas SLW-XY estão disponíveis em 4 tamanhos. Os componentes das mesas lineares drylin® W são utilizados como guias lineares.

Aumentar a tecnologia

Ajuste em duas direções estável à torção
Opção com o mesmo comprimento do curso ou comprimentos individuais, travamento automático devido ao fuso trapezoidal
Operação rápida e suave com rosca de passo rápido dryspin®
Ajuste e pré-carga da folga (opcional)

Reduzir custos

Redução do esforço de construção graças ao envio pronto para instalar de um único módulo linear para ambas as configurações
Guia linear do sistema linear drylin® W
Configuração fácil envolvendo braçadeira de fuso/indicador de posição/volante

Comprovado

Proporção da área (altura de instalação/superfície de trabalho) sempre ≤ 2
Testado para superfícies de trabalho até 500 mm x 500 mm: TR14x4 fuso trapezoidal (SLW-XY-1660), carga axial dinâmica 500N, comprimento do curso 200mm, velocidade de alimentação 0.4m/min, velocidade 100 rpm, vida útil mínima 62,863 ciclos

Plástico para óleo - igus® é sustentável

Sustentabilidade

Posicionamento bidireccional com um módulo em vez de dois
Livres de manutenção, claro, livre de lubrificação
Saiba mais sobre a sustentabilidade na igus® em: Plastic2Oil

Livre de lubrificação

Funcionamento silencioso

Resistência à corrosão

Ajuste do formato

Resistente à temperatura de até +150°C

Econômicos

Dados técnicos e dimensões [mm]

Código	Máx.comprimento do curso[mm]	A -0.3 [mm]	H [mm]	E1 ±0.15 [mm]	E2 ±0.15 [mm]	Comprimento base lx [mm]	Comprimento base ly [mm]	f [mm]	lt [mm]	tk ±0.1 [mm]	ts [mm]	tg	kt [mm]
SLW-XY-0630	150	54	38	40	45	94	94	1,5	20	9	7	-	6
SLW-XY-0660	300	85	38	71	76	125	125	1,5	20	11	6,6	-	8
SLW-XY-1040	300	74	48	60	60	117	117	1,5	22	11	6,8	M8	6,4
SLW-XY-1040-PL ⁽¹⁾	300	74	48	60	60	117	117	1,5	22	11	6,8	M8	6,4
SLW-XY-1080	300	108	48	94	94	151	151	1,5	22	11	6,8	M8	6,4
SLW-XY-1080-PL ⁽¹⁾	300	108	48	94	94	151	151	1,5	22	11	6,8	M8	6,4
SLW-XY-1660	400	104	72,5	84	86	154	154	1,5	25	15	9	-	8,6
SLW-XY-2080	500	134	82	116	116	190	190	1,5	28	15	8,6	-	8,6

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

(1) Pré-carga

Código	sg	d [mm]	T	l1 [mm]	d1 padrão	d1 alternativa	l2 [mm]	d2 padrão	d2 alternativa	ha1 [mm]	ha2 [mm]	W ha2-ha1 [mm]
SLW-XY-0630	M4	5	M8	15	M8	M8	15	M8		9,5	28,5	18,4	a pedido
SLW-XY-0660	M4	5	Tr08x1,5	15		Tr08x1.5	15		-	9,5	28,5	19	a pedido
SLW-XY-1040	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14,5	33,5	19	a pedido
SLW-XY-1040-PL ⁽¹⁾	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14,5	33,5	19	a pedido
SLW-XY-1080	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14,5	33,5	19	a pedido
SLW-XY-1080-PL ⁽¹⁾	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14,5	33,5	19	a pedido
SLW-XY-1660	M8	16	M8	20	TR14x4	8h9	20	8h9	8h9	18,5	54	35,5	a pedido
SLW-XY-2080	M8	20	M8	26	12h9		26	12h9		23	59	36	a pedido

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

(1) Pré-carga

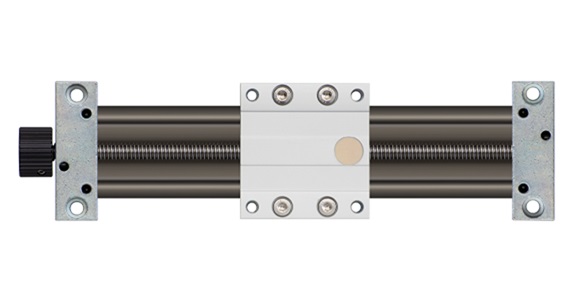

Teste as vantagens do sistema modular linear SLW

Uma amostra grátis na sua mesa

As unidades lineares SLW da igus com acionamento de fuso de avanço são baseadas no sistema modular linear drylin W, assim como em polímeros de alto desempenho dry-tech autolubrificantes e isentos de manutenção. A lubrificação é incorporada ao material da bucha, tornando os eixos lineares e o módulo linear adequados para condições de operação a seco, ou seja, são isentos de manutenção por toda a sua vida útil. Confira você mesmo, peça uma amostra grátis.

Solicitar uma amostra gratuita da mesa linear SLW
