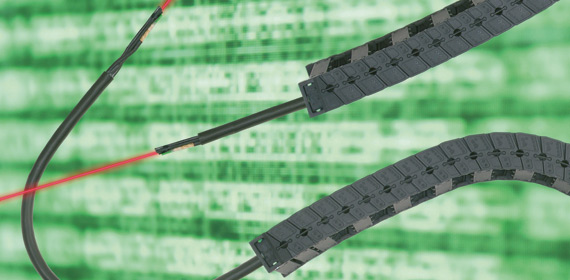

Cabos de fibra ótica – flexíveis e resistentes

Ciência da fibra para nossas fibras

Nossa seção de fibra óptica abrange muitos tipos diferentes de condutores. Todos os cabos são baseados em dois tipos de fibra. Uma é a fibra de vidro gradiente. A outra é a fibra de vidro em uma cavidade cheia de gel. As fibras de vidro são divididas em classes OM (modo óptico). Essas classes diferem na taxa de transmissão, conhecida como Gigabit Ethernet. Nossos cabos são da classe OM2 ou OM3, dependendo do tipo. Eles também estão disponíveis em vários diâmetros de fibra, comparáveis às seções transversais dos cabos de cobre. Nossas fibras ópticas têm 50/125µ e 62,5/125µ para fibras multimodo e 9/125µ para fibras monomodo. Multimodo significa que a fibra pode transmitir vários espectros de luz. A fibra monomodo transmite apenas um feixe de luz.


Por que o cabo de fibra ótica é a linha de ônibus para longas distâncias, etc.

O vidro pode se mover? Sim, pode — pode se mover muito bem. Se ele foi projetado corretamente. Quatro razões para um cabo de fibra ótica na esteira porta cabos. Primeiro, há volume de dados. Comparado aos campos de bus comuns usados na tecnologia de automação, isso é quase ilimitado para um cabo de fibra ótica. Como regra, duas fibras são usadas, uma para a ida e outra para o curso de volta. A interferência de outras fontes elétricas também pode ser descartada, pois nenhum sinal se acopla à fibra óptica. O vidro também é adequado para cursos longos. Os sistemas de bus baseados em cobre atingem rapidamente seus limites além de 50m. Um cabo de fibra ótica pode ser usado além de 1000m. O que é particularmente surpreendente é o raio extremamente pequeno que nossos cabos podem alcançar. Com sistemas de bus convencionais que usam cobre, como o Profinet, todos esses pontos podem levar a problemas de transmissão e, posteriormente, a falha do cabo.


Pequenos raios

Pequenos raios são o maior desafio na tecnologia de bus. Como a distância entre os núcleos muda inevitavelmente durante o movimento, a capacidade também muda e a transmissão não funciona mais. Mas esse não é o caso de uma fibra óptica no cabo CFLG.LB. A distância entre núcleos individuais pode mudar em movimento sem perdas de transmissão. O importante é que poucas forças atuem na fibra real. Conseguimos isso usando fios de fibra muito curtos no cabo e forças de absorção com elementos especiais de alívio de tensão. Isso dá ao cabo e a cada fibra uma trança para aliviar a tensão. O resultado é impressionante. Em nossos testes de laboratório, alcançamos 50 milhões de ciclos em um raio de curvatura de 35 mm (fator 4,2xd). Dê uma olhada no teste e você também descobrirá muitos outros destaques.
