Cabos de dados flexível como portador de informação

Um cabo de dados é um cabo de vários núcleos usado para a transmissão simples de dados e informações. É importante que as informações passem com segurança do remetente para o receptor. Para garantir que isso aconteça, há requisitos especiais de blindagem. Os cabos de dados da igus são usados sempre que grandes quantidades de dados precisam ser transmitidas com segurança em movimento. Eles geralmente são blindados e transportam uma ampla variedade de sinais de aplicação. Seus núcleos são muito finos e têm isolamento colorido para distingui-los. No passado, esses cabos eram usados com muito mais frequência - eles estão sendo gradualmente substituídos por cabos de barramento nas aplicações. É claro que eles ainda têm sua utilidade, e nossos clientes os utilizam com frequência. Eles são uma solução econômica para a transmissão de dados simples e estão disponíveis em vários projetos mecânicos e elétricos. Os cabos estão disponíveis em três materiais de revestimento diferentes. Essa seleção oferece oportunidades adicionais de economia.

Comprar cabos de dados

Por que DIN 47100 e o que é?

A norma DIN 47100 contém um código de cores para identificar os núcleos dos cabos. A codificação é conhecida em todos os setores, é considerada padrão e, no entanto, nem todos os nossos cabos têm núcleos coloridos. Por que isso acontece? Os núcleos coloridos são padrão, mas apenas para núcleos muito finos. Na igus®, estamos falando de núcleos de 0,75 mm² e menores. Para núcleos mais grossos, são usados núcleos pretos com numeração branca, que são consideravelmente mais baratos de produzir. No entanto, a numeração é difícil de ler e, às vezes, impossível de produzir se os núcleos tiverem seções transversais muito finas. É por isso que o código de cores foi introduzido para identificar o núcleo. Para quantidades maiores de núcleo, são feitas marcações adicionais no núcleo usando anéis, pois a quantidade de cores também é limitada.

Mais sobre DIN47100

Design em camadas/TP/par de blindagem

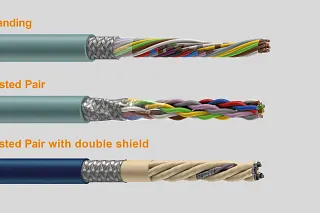

Núcleos enrolados em camadas, pares torcidos, pares trançados com blindagem de par

Nossos cabos de dados não estão disponíveis apenas em diferentes qualidades mecânicas, mas também em três projetos elétricos diferentes. Oferecemos aos nossos clientes três construções diferentes, pois os parâmetros eletrotécnicos geralmente precisam ser respeitados na transmissão de dados. Esses parâmetros especiais são atendidos pelo design de par trançado e pela integração de blindagens de pares. A construção de par trançado ajuda a minimizar a interferência entre os núcleos. Além disso, os pares trançados oferecem melhor proteção contra campos de interferência elétrica e magnética do que os núcleos paralelos. O encordoamento cancela amplamente a interferência de campos magnéticos que ocorrem dentro do cabo. Se for necessária proteção adicional, recomendamos cabos com blindagens de pares. Elas oferecem proteção adicional contra interferência eletromagnética entre os pares individuais.

Mais sobre vias trançadas em camadas

Quadrilátero em estrela e diafonia de extremidade próxima

O que é uma estrutura quadrada em estrela?
Em um cabo de quatro núcleos, essa estrutura descreve a disposição dos núcleos dentro do cabo. Como regra geral, os núcleos coloridos estão no cabo de dados, mas usamos a designação 1-4 aqui para facilitar a explicação. Em um cabo convencional, os núcleos são rotulados no sentido horário. Isso significa, por exemplo, que 1 está na parte superior esquerda, 2 na parte superior direita, 3 na parte inferior direita e, finalmente, 4 na parte inferior esquerda. No encordoamento em estrela quádrupla, os núcleos estão na ordem 1, 3, 2, 4 no cabo. Os pares 1-2 e 3-4 são perpendiculares entre si em seus campos magnéticos, o que evita a sobreposição de sinais. Isso evita a diafonia próxima à extremidade. Você pode encontrar mais informações sobre isso em nosso blog.

Exemplo de aplicação de um cabo de dados

Espaço limitado? - Nós temos a solução!

Um sistema que precisa trabalhar 24 horas por dia sob alta pressão exige os mais altos padrões, inclusive dos fornecedores dos componentes individuais da máquina. Um exemplo disso é o sistema "Speedmounter" da IPTE GmbH. Ao usar nossa cadeia de energia e o cabo de dados chainflex®, os intervalos de manutenção são reduzidos e a empresa pode economizar custos consideráveis. Além disso, nossos cabos atraem com seu design especial, com revestimento interno extrudado preenchido com reforço, e mantêm suas propriedades de transmissão após muitos milhões de ciclos duplos.

Cabos e cadeias de energia para montadoras de placas de circuito

Projeto universitário 'e-kart' é apoiado por produtos da igus

Uma equipe de estudantes da Universidade de Ciências Aplicadas de Karlsruhe estabeleceu a meta de converter um kart com motor de combustão interna e aprovação para uso em estradas em um "e-kart" que proporciona o máximo de prazer ao dirigir. Durante anos, o kart elétrico passou por otimização e conversão pelas mãos dos estudantes. Até recentemente, uma nova bateria de carga rápida foi integrada, e muitos de nossos produtos também foram usados. Entre outras coisas, cabos blindados que suportam as altas velocidades e acelerações.

Kart elétrico
