iglidur® PRT - Propriedades

Designação	Unidade	PRT-01-30	PRT-01-60	PRT-01-100	PRT-01-150	PRT-01-200	PRT-01-300
Peso	kg	0,4	1,1	1,3	2,2	3,2	7,6
Carga axial, estático	N	27000	50000	55000	80000	100000	150000
Carga axial, dinâmico	N	7000	15000	16000	25000	30000	90000
Carga radial, estático	N	5000	10000	16000	25000	35000	45000
Carga radial, dinâmico	N	1500	3000	5000	8000	10000	27000
Velocidade de rotação limite, a seco	1/min	250	200	150	100	80	50
Endurecimento, axial	N/µm	100	300	400	450	500	500
Endurecimento, radial	N/µm	50	65	65	65	65	65
Binário máx. permitido	Nm	200	800	1500	2000	3800	5000

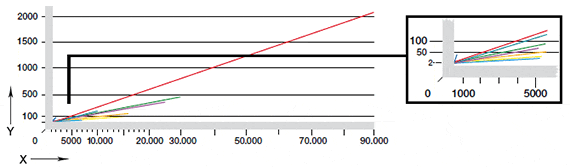

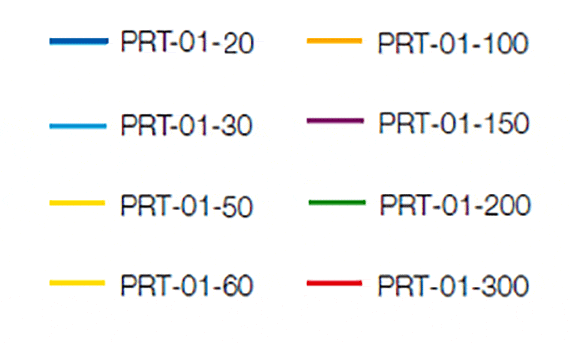

Fig. 01: Binário necessário para carga centrada

X= Carregar[N]
Y= binário [Nm]

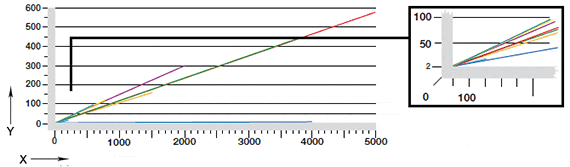

Fig. 02: Binário necessário

X= Momentos de inclinação [Nm]
Y= Torque [Nm]

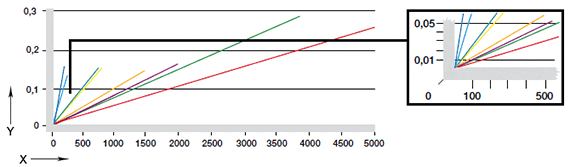

Fig.03: Dependente de basculamento no torque de tombamento
X = Momentos de inclinação [Nm]
Y=Basculamento[°]

Todas as especificações baseadas no conjunto de PRTs com parafusos Allen da classe de propriedade 8.8 no diâmetro exterior do círculo do passo do anel superior. A fixação do mancal anelar deslizante é realizada com parafusos de classe de propriedade 8.8, mínimo de profundidade de aparafusamento 2xd através do número de orifícios no anel exterior.

PRT-01-30: M4, mín. 8 parafusos PRT-01-60: M5, mín. 10 parafusos PRT-01-100: M5, min. 12 parafusos PRT-01-200: M6, min. 12 parafusos

As especificações são aplicáveis para montagens horizontais e verticais.
