iglidur® A290 - Dados do material

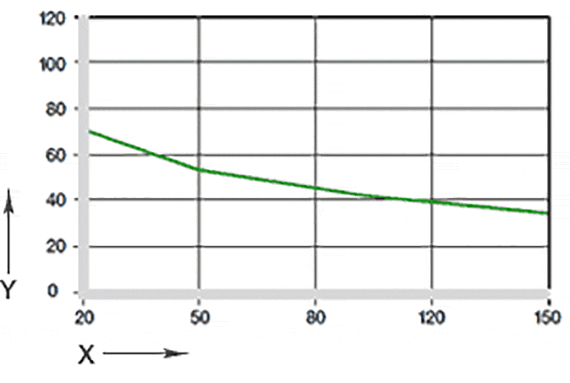

Fig. 02: Máx. pressão superficial recomendada em função da temperatura(70 MPa a +20 °C)

X = Temperatura [°C]
Y = Carregar [MPa]

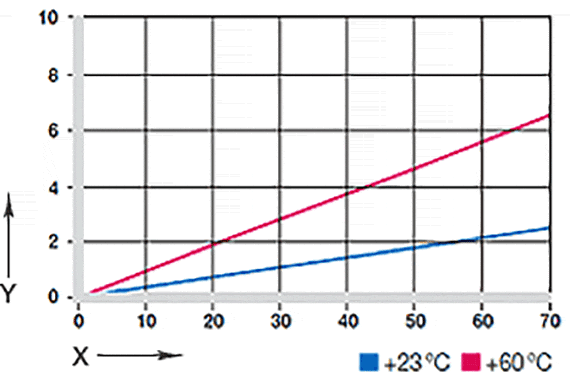

Figura 03: Deformação sob baixas cargas e temperaturas

X = Carga [MPa]
Y = Deformação [m/s]

Propriedades Mecanicas

Pressão de superfície máxima recomendada representa um parâmetro mecânico do material. Conclusões tribológicas não podem ser definidas a partir disto. Com o aumento da temperatura, a resistência à compressão dos casquilhos iglidur® A290 diminuem. Fig. 02 clarifica esta situação Com a aplicação a longo termo em uma temperatura de 140°C, a pressão superficial permitida é de 35 Mpa.

Os mancais iglidur® A290 foram desenvolvidos para uso na indústria de alimentos. Comparados com os mancais com material iglidur® A200, as propriedades mecânicas tribológicas podem ser significativamente melhoradas. A pressão de superfície máxima recomendada para o exemplo é 70 MPa. Abaixo desta carga, a deformação é apenas de 2.5% à temperatura de operação e para essa temperatura a deformação é negligenciável. É contudo ainda dependente do período de exposição.

m/s	rotativo	Oscilação	linear
Constante	1	0,7	3
curto período	2	1,4	4

Tabela 02: Velocidade máxima de deslize

Velocidades superficiais admissíveis

O iglidur® A290 é adequado para baixas velocidades superficiais. Devido ao elevado atrito a baixa carga, os casquilhos iglidur® A290 aquecem mais rapidamente do que outros casquilhos. Com velocidades mais elevadas, o atrito também cresce.

iglidur® A290	temperatura ambiente
Inferior	- 40 °C
Superior, a longo prazo	+ 140 °C
Superior, a curto prazo	+ 180 °C
Segurança axial adicional	+110 °C

Tabela 03: Limites de temperatura para iglidur® A290

Temperaturas

A temperatura máxima permitida a curto termo é +180°C.

Com o aumento da temperatura, a resistência à compressão dos casquilhos iglidur® A290 diminuem. Fig. 02 clarifica esta situação As temperaturas envolventes no sistema também tem influência no desgaste do casquilho. O desgaste aumenta com temperaturas elevadas, e a influência é percebida particularmente a partir de 120°C.

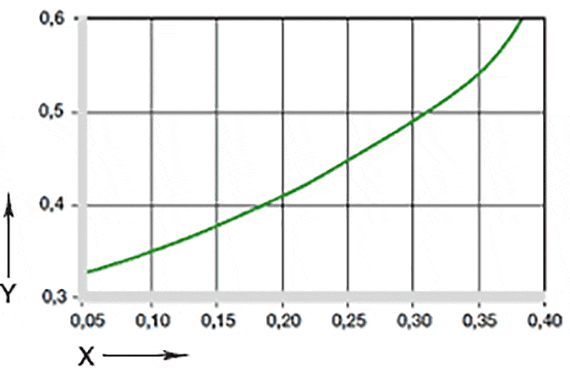

Figura 04: Coeficientes de atrito dependendo da velocidade superficial, p = 0,75 MPa

X = Velocidade da superfície [m/s]
Y = Coeficiente de atrito μ

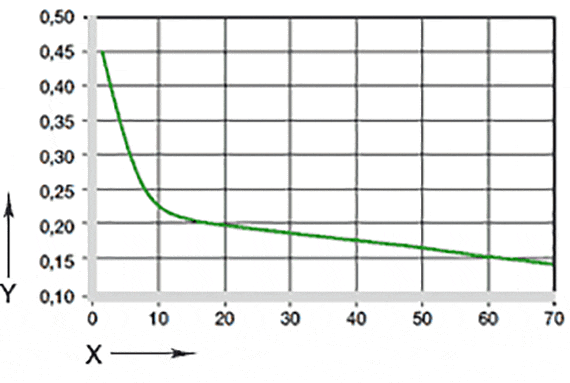

Figura 05: Coeficientes de atrito dependendo da carga, v = 0,01 m/s

X = Carregar [MPa]
Y = Coeficiente de atrito μ

Atrito e desgaste

O coeficiente de atrito é alterado assim como a resistência ao desgaste com o aumento da carga e velocidade superficial..Com o aumento da velocidade e carga constante, o coeficiente de atrito aumenta. Em contraste, um comportamento inverso é observado com carga crescente e velocidade constante (Fig. 04 e 05) Atrito e desgaste dependem em alto grau do parceiro inverso. Veios muito macios fazem aumentar tanto o coeficiente de atrito como o desgaste. iglidur® A290 prova ser relativamente insensível às superfícies dos eixos e retém o coeficiente de atrito µ de 0,4 com acabamento de superfície médio de Ra = 0,4 a 1,6 µm.


iglidur® A290	Seco	Massa lubrificante	Óleo	Água
Coeficiente de atrito µ	0,13 - 0,40	0,09	0,04	0,04

Tabela 04: Coeficiente de atrito para o iglidur® A290 em trabalho com o aço (Ra = 1 µm, 50 HRC)

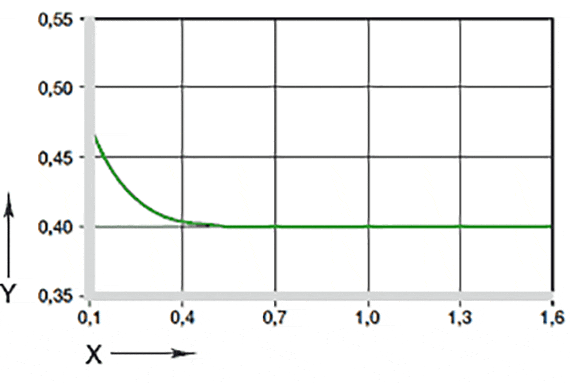

Figura 06: Coeficientes de atrito dependendo da superfície do veio (veio Cf53)

X = Acabamento da superfície do eixo RA [μm]
Y = Coeficiente de atrito μ

Materiais dos veios

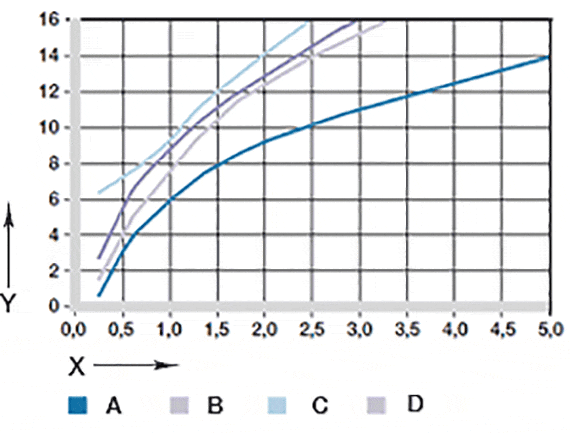

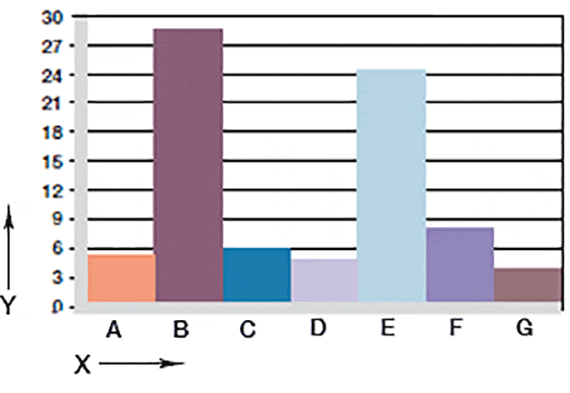

As Figuras 06 a 09 dão um resumo dos resultados de testes com diferentes tipos de materiais a operar com o iglidur® A290. Comparado ao iglidur® A200, os melhoramentos tribológicos do iglidur® A290 também se refletem no coeficientes de desgaste. A baixas cargas, as difereneças na resistência ao desgaste das diferentes combinações possíveis entre o iglidur® A290 e diferentes tipos de materiais de veiosão bastante distintas. A Figure 08 mostra as vantagens de um veio cromado duro com o aumento da carga. Esta combinação é indicada para aplicações de oscilação e é frequentemente encontrada em máquinas de embalagens. Outras superfícies temperadas como o Cf53 também são recomendadas.

média	Resistência de contato
Álcoois	+ to 0
Hidrocarbonetos	+
Gorduras, óleos, sem aditivos	+
Combustíveis	+
Ácidos diluídos	0 to -
Ácidos fortes	-
Bases	+
Bases fortes	+ to 0

+ resistante   0 condicionalmente resistente   - não resistente
Todas as especificações à temperatura [20°C] Tabela 05: Resistência química do iglidur® A290

Propriedades eléctricas

Resistência volumétrica específica	> 1011 Ωcm
Resistência superficial	> 1011 Ω

Resistência química

Os casquilhos iglidur® A290 tem boa resistência a químicos. Eles são resistentes à maior parte dos lubrificantes. Os casquilhos iglidur® A290 não são afectados pela maior parte dos ácidos fracos orgânicos e inorgânicos.

Por favor contacte-nos caso tenha alguma questão relativamente à folga em aplicações com humidade.


Radiação

Os casquilhos iglidur® A290 são resistentes à uma intensidade de radiação na ordem dos 3 x 10² Gy.

Resistência a raios UV

Os casquilhos iglidur® A290 são resistentes a radiações UV, mas as propriedades tribológicas deteoram-se.

Vácuo

Os casquilhos iglidur® A290 podem ser usados no vácuo, mas com algumas restrições.

Propriedades eléctricas

Os casquilhos iglidur® A290 são isolantes eléctricos.

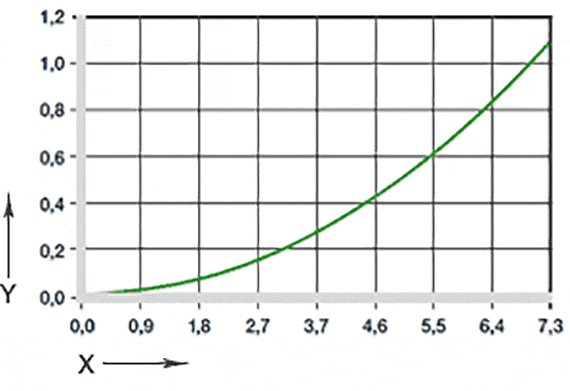

Figura 10: Influência da absorção de umidade das buchas iglidur® A290

X = Absorção de umidade [P-%]
Y = Redução Ø interno [%]

Diagrama 10: Efeito da absorção de umidade

X = Absorção de umidade [peso %]
Y = Redução do diâmetro interno [%]

O grau e absorção de humidade dos casquilhos iglidur® 200 é cerca de 1,7% nas condições standard de temperatura. O ponto de saturação na água em 7,3% é uma desvantagem, que deve ser levada em conta de todas as maneiras em aplicações em áreas úmidas ou molhadas.

Diâmetro d1 [mm]	Veio h9 [mm]	iglidur® A290 D11 [mm]	Carcaça H7 [mm]
Até 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 a 50	0 - 0,062	+0,080 +0,240	0 +0,025
> 50 bis 80	0 - 0,074	+0,100 +0,290	0 +0,030

Tabela 07: Tolerâncias importantes para iglidur® A290 de acordo com ISO3547-1 depois de encaixada

Tolerâncias de instalação

buchas iglidur® A290 são buchas-padrão para eixos com tolerância-h (mínima recomendada h9). Os casquilhos são dimensionados para serem montados em alojamentos com tolerância h7 . Depois da instalação num alojamento com diâmetro H7 nominal, o diâmetro interior do casquilho ajusta-se automaticamente para uma tolerância D11.
