iglidur® P230 - dados do material

Diagrama 02: Pressão superficial máxima recomendada de uma função da temperatura (60 MPa a +
°C)
20 X = Temperatura [°C]
Y = Carga [MPa]

Propriedades mecânicas

Com o aumento das temperaturas, a resistência à compressão das buchas autolubrificantes iglidur® P230 diminui. O diagrama 02 mostra esta relação inversa. A pressão máxima da superfície é um parâmetro de material mecânico. Nenhuma conclusão sobre as propriedades tribológicas pode ser tirada disso.

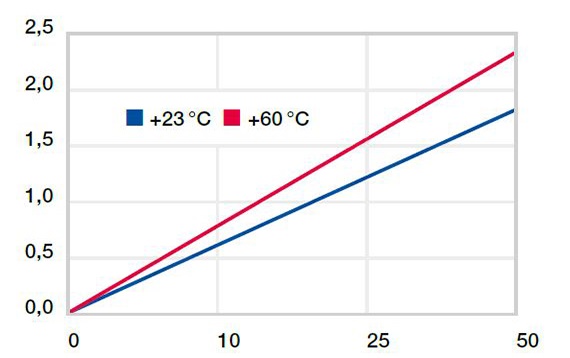

Diagrama 03: Deformação sob pressão e temperatura

X = Carga [MPa]
Y = Deformação [%]

O diagrama 03 mostra a deformação elástica do iglidur® P230 em função da pressão radial. Com a pressão superficial máxima recomendada de 60 MPa, a deformação é inferior a 3 % à temperatura ambiente. Uma deformação plástica pode ser insignificante até este valor. No entanto, também depende do ciclo de trabalho da carga.

Velocidade máxima de funcionamento

m/s	Rotativo	Oscilante	linear
Contínuo	1,0	0.7	3,0
Curto prazo	2.0	1,4	4,0

Tabela 02: Velocidades máximas de superfície

Velocidades superficiais permitidas

O iglidur® P230 foi desenvolvido para baixas a médias velocidades de superfície. Durante a operação contínua, é permitida uma velocidade máxima de 1,0 m/s (rotativo) ou 3,0 m/s (linear). Os valores máximos mostrados na tabela 02 só podem ser alcançados a pressões baixas. Nas velocidades indicadas, o atrito pode causar um aumento de temperatura até o nível máximo permitido continuamente. Na prática, porém, esse nível raramente é atingido devido às variáveis condições de aplicação.

iglidur® P230	Temperatura de aplicação
Mínimo	-30°C
A longo prazo, no máximo	+110°C
Máximo, a curto prazo	+180°C
Além disso, garantir axialmente a partir de	+100°C

Tabela 03: Limites de temperatura

Temperatura

Também graças à sua temperatura máxima de aplicação a longo prazo de +110°C, o iglidur® P230 é adequado para uma ampla gama de aplicações. Se ainda forem necessárias temperaturas mais altas, o mais vendido iglidur® G (+130°C) ou o novo iglidur® G1 padrão (+180°C) estão disponíveis. As temperaturas prevalecentes no sistema de buchas autolubrificantess também têm influência sobre o desgaste. Quando as temperaturas aumentam, o desgaste também aumenta. Para temperaturas acima de +100°C, é necessária uma fixação adicional.

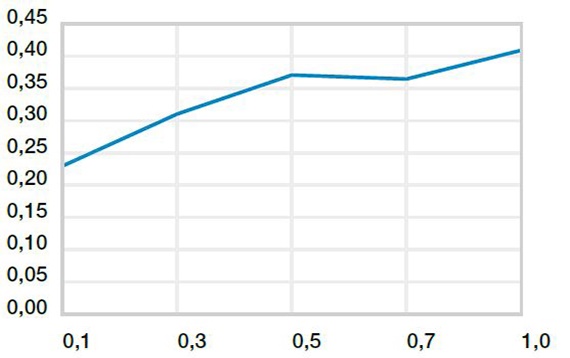

Diagrama 04: Coeficiente de atrito em função da velocidade de superfície, p = 1MPa

X = Velocidade de superfície [m/s]
Y = Coeficiente de atrito μ

Desgaste e fricção

Semelhante à resistência ao desgaste, o coeficiente de atrito µ também muda com a carga (Diagrama 04).

iglidur® P230	Seco	Graxas	Petróleo	Água
C. o.f. µ	0.13 - 0.32	0,09	0,04	0,04

Tabela 04: Coeficiente de atrito contra o aço
(Ra = 1 µm, 50 HRC)

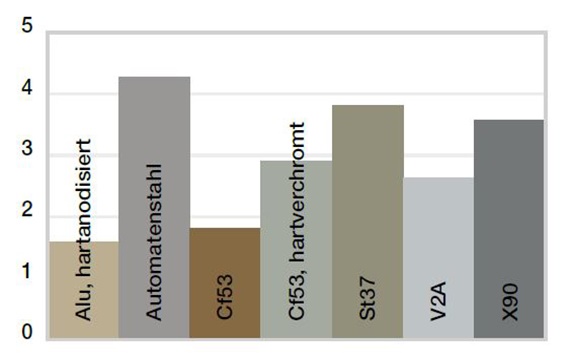

Diagrama 05: Desgaste, rotação com diferentes materiais do eixo, pressão, p = 1MPa, v = 0.3m/s

X = Material do eixo
Y = Desgaste [ /km]

Materiais de eixo

O diagrama 05 mostra os resultados dos testes de diferentes materiais de eixos com buchas autolubrificantes no material iglidur® P230. Para movimentos rotativos com carga radial de 1 MPa, o desgaste em todos os eixos é baixo, com os tipos de eixos "soft" fornecendo os maiores coeficientes de desgaste. A comparação dos movimentos giratórios e rotativos (diagrama 06) mostra menos diferenças do que com muitos outros materiais iglidur®. A limitação do iglidur® P230 à cargas baixas a médias se torna clara.

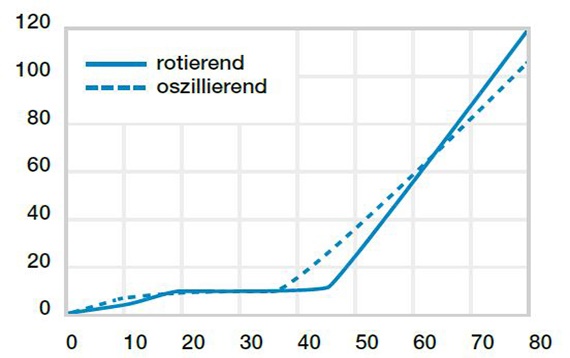

Diagrama 06: Desgaste para aplicações oscilantes e rotativas com material de eixo Cf53 aço temperado e retificado, em função da carga

X = Carga [MPa]
Y = Desgaste [ /km]

Substâncias químicas	Resistência
Álcool	+ até 0
Hidrocarbonetos	+
Graxas lubrificantes, óleos sem aditivos	+
Combustíveis	+
Ácidos diluídos	+
Ácidos fortes	+
Alcalinos diluídos	+
Fortes alcalinos	+

+ resistente      0 resistência limitada     - não resistente

Todas as informações fornecidas à temperatura ambiente [+20°C]
Tabela 04: Resistência química

Absorção de umidade

A absorção de umidade das buchas autolubrificantes iglidur® P230 é de cerca de 0,1% de peso em condições climáticas padrão. O limite de saturação na água é de 0,3% do peso. Esta baixa absorção de umidade está bem abaixo dos valores do iglidur® M250 ou iglidur® G.

Resistência à radiação

As buchas autolubrificantes no material iglidur® P230 têm uso limitado sob radiação radioativa. São resistentes até uma intensidade de radiação de 3 - 10² Gy.

Resistência à UV

As buchas iglidur® P230 têm uma boa resistência à radiação UV.

Vácuo

No vácuo, qualquer umidade presente é liberada como vapor. O uso no vácuo só é possível com buchas autolubrificantes de iglidur® P230 desumidificado.

Propriedades elétricas

As buchas autolubrificantes iglidur® P são eletricamente isolantes.

Resistência específica ao volume	> 1012 Ωcm
Resistência superficial	> 1011 Ω

Ø d1 [mm]	Carcaça H7 [mm]	Bucha autolubrificante E10 [mm]	Eixo h9 [mm]
a 3	+0,000 +0,010	+0,014 +0,054	-0,025 +0,000
> 3 a 6	+0,000 +0,012	+0,020 +0,068	-0,030 +0,000
> 6 a 10	+0,000 +0,015	+0.025 +0.083	-0,036 +0,000
> 10 a 18	+0,000 +0,018	+0,032 +0,102	-0,043 +0,000
> 18 a 30	+0,000 +0,021	+0,040 +0,124	-0.052 +0.000
> 30 a 50	+0.000 +0.025	+0,050 +0,150	-0,062 +0,000
> 50 a 80	+0,000 +0,030	+0,060 +0,180	-0,074 +0,000
> 80 a 120	+0,000 +0,035	+0,072 +0,212	-0,087 +0,000
> 120 a 180	+0,000 +0,040	+0,085 +0,245	-0.100 +0.000

Tabela 05: Tolerâncias importantes para buchas autolubrificantes de acordo com a ISO 3547-1 após o ajuste de pressão



Tolerâncias de instalação

As buchas autolubrificantes iglidur® P230 são buchas padrão para eixos com tolerância h (mínimo recomendado h9). As buchas são projetadas para ajuste por pressão em um alojamento usinado para uma tolerância H7. Após ser instalada em um alojamento de tamanho nominal, o diâmetro interno se ajusta automaticamente às tolerâncias E10. Para dimensões particulares, a tolerância difere dependendo da espessura da parede (consulte a tabela de gama de produtos).
