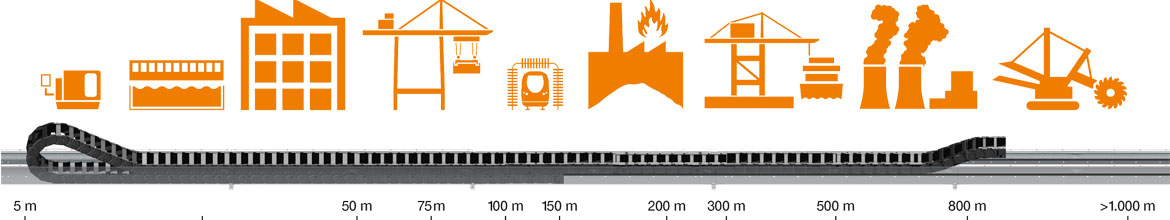

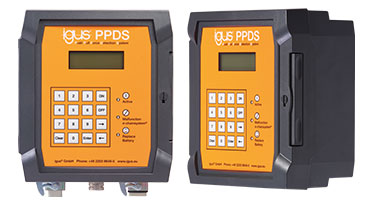

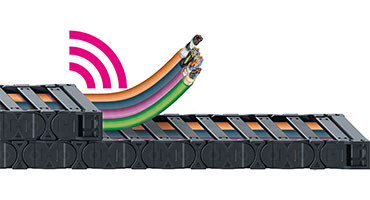

Desde 1995, a igus® já vendeu mais de 30.000 esteiras para cursos longos deslizantes que estão operando com sucesso em todo o mundo. A vida útil pode durar até 10 anos ou mais. O comprimento do curso pode ser de 1000 m ou mais. Estes se movem a velocidades de até 10 m/s ou mais e podem carregar pesos de 50 kg ou mais. A equipe de engenharia de projetos da igus® vai ajudá-lo com o dimensionamento, design, gerenciamento de projetos, instalação e comissionamento no local. Além disso, o uso dos sensores isense e módulos de monitoramento da igus® (por exemplo, sistema de detecção de forças push/pull) pode ser usado para medir a abrasão de esteiras porta cabos, forças de impulso e tração e acelerações, bem como monitorar o sistema em tempo real. As esteiras porta cabos, cabos e mangueiras podem ser guiadas suavemente e com baixa fricção em longos cursos através de calhas guia e cercos. Cursos longos internos e externos podem ser encontrados em uma ampla gama de indústrias, estendendo-se desde máquinas-ferramentas, estações de tratamento de esgoto e incineradores de resíduos até guindastes, estações elétricas e minas.
Peça gratuitamente assistência de design e indicações em projetos agora
Esteira porta cabos E2.1
alturas internas: 26 a 48 mm
Esteira porta cabos E4.1
alturas internas: 21 a 350 mm

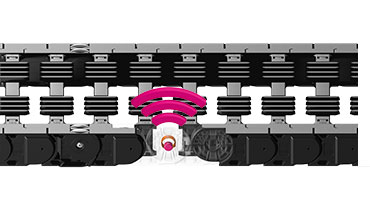

Esteira porta cabos P4.1:
alturas internas: 56 a 80 mm
Esteira porta cabos E4/4R:
alturas internas: 32 a 80 mm

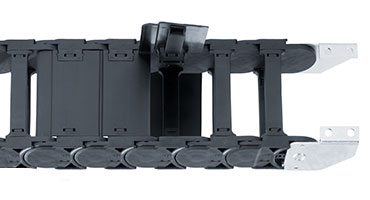

Esteira porta cabos E4/4RHD:
altura interna: 56 a 80 mm
Esteira porta cabos P4.1:
alturas internas: 56 a 80 mm
Esteira porta cabos E4/4R:
alturas internas: 32 a 80 mm
Esteira porta cabos E4/4RHD:
altura interna: 56 a 80 mm
Esteira porta cabos P4.1:
alturas internas: 56 a 80 mm
Esteira porta cabos E4/4R:
alturas internas: 32 a 80 mm
Esteira porta cabos E4/4RHD:
altura interna: 56 a 80 mm

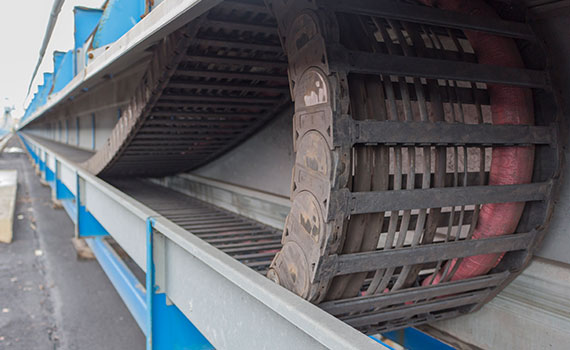

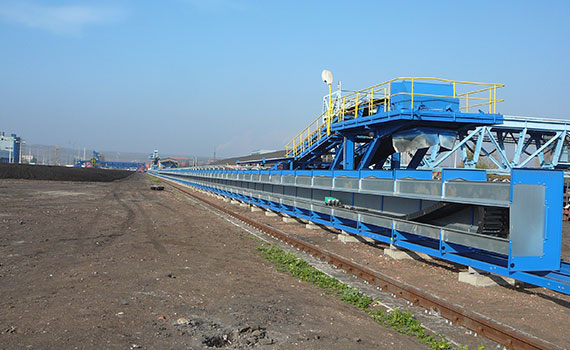

Tušimice: A mais longa esteira porta cabos plástica do mundo com 615 m de curso em operação sem falhas desde 2007, fornecida pela igus®.
| Cursos | v max. | a máx. | Carga |
|---|---|---|---|
| > 1,000 m | 10 m/s | 50 m/s2 | 70 kg/m |
| Dependendo da aplicação, verifique com a igus® | Dependendo da aplicação, verifique com a igus® | ||
Coisas a observar ao instalar uma aplicação deslizante.
Este manual de montagem mostra como instalar corretamente um sistema de fornecimento de energia de curso longo e otimizar a vida útil do sistema.
Baixar agora!

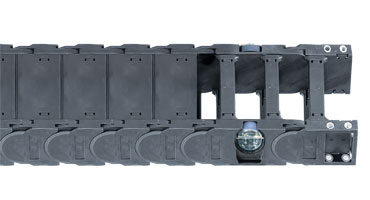

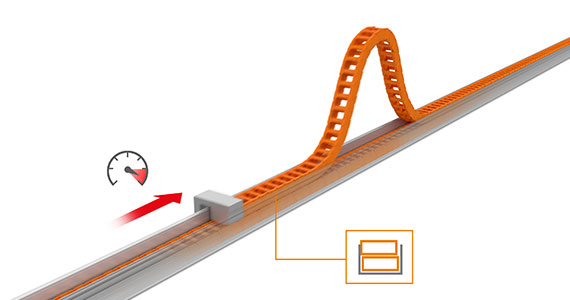

A subida da esteira porta cabos da série 5050R foi testada em um curso de 200 m e carga de 7.5 kg/m.
Resultado: a esteira porta cabos da série 5050R sobre apenas quando a força excede
8.000 N.

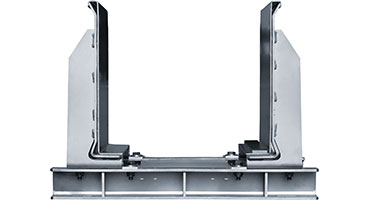

Solução igus®: calha guia com proteção de subida mantém sistema de fornecimento de energia com segurança dentro da calha.

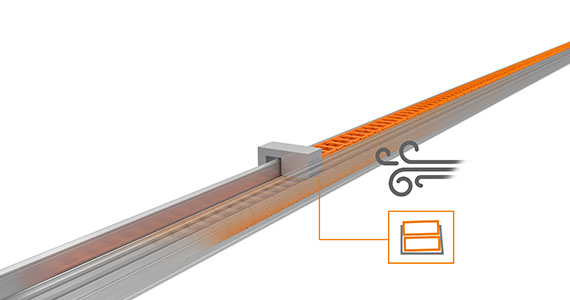

Problema: a velocidade do vento de 55 mph afeta a funcionalidade da esteira porta cabos da série 4040CR?
Resultado: a uma velocidade do vento de 55 mph, somente a calha guia foi curvada elasticamente.
A solução igus®
: "Braçadeira de base HD" de alta resistência previne deformação elástica da calha guia sob carga de vento
Do primeiro rascunho à instalação e comissionamento no local

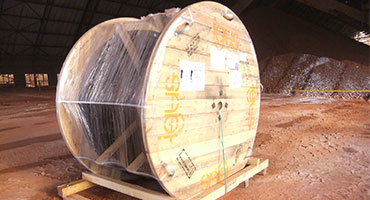

Instalação de esteiras porta cabos com todos os componentes, com garantia

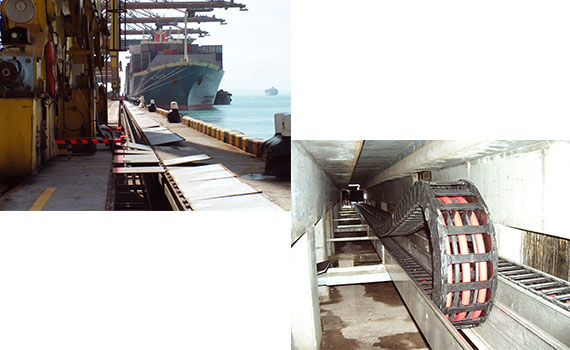

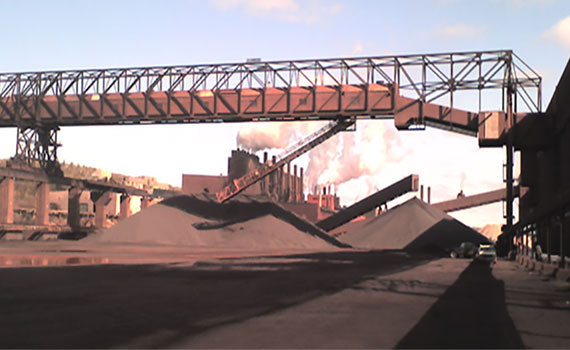

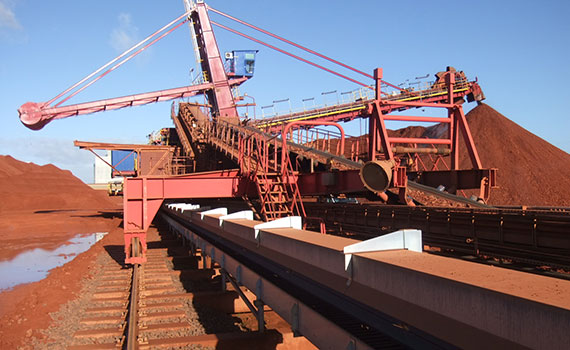

Produtos igus® são usados em tecnologia de mercadorias a granel
