Cursos longos com sistemas de fornecimento de energia

Cursos longos de 1.000 metros ou mais

É um grande desafio para os operadores de estações de tratamento de esgoto, usinas de incineração de resíduos, guindastes, usinas de energia ou minas para guiar dados, energia e hidráulica com segurança em longas distâncias. Altas velocidades combinadas com um alto peso de enchimento frequentemente apresentam problemas para sistemas de fornecimento de energia, como tambores de cabo de motor, barramentos ou sistemas suspensos.

Os sistemas de esteiras porta cabos da igus podem ser movidos sem problemas em distâncias de até 1.000 metros e mais a uma velocidade de 10m/s com peso de enchimento de 50kg/m. Como guia de mangueiras e cabos chainflex altamente flexíveis, as esteiras porta cabos podem ser guiadas suavemente e com baixo atrito em longas distâncias através de calhas guia e invólucros. Tanto em interiores como em exteriores, os sistemas de esteiras porta cabos da igus foram utilizados com sucesso há mais de 20 anos em mais de 30.000 longas distâncias deslizantes.

A equipe de engenharia de projetos da igus® vai ajudá-lo com o dimensionamento, design, gerenciamento de projetos, instalação e comissionamento no local. Para o monitoramento inteligente do estado de seu sistema, os sensores isense e os módulos de monitoramento da igus podem ser usados para medir a abrasão da esteira porta cabos, forças de impulso/tração e acelerações, e também para o monitoramento em tempo real.

Baixar o manual de montagem "Curso longo"


Coisas a observar ao instalar uma aplicação deslizante.
Este manual de montagem mostra como instalar corretamente um sistema de fornecimento de energia de curso longo e otimizar a vida útil do sistema.

Baixe agora!


Onde os sistemas de esteiras porta cabos são usados?

Distância: 615 m

Distância: 615 m

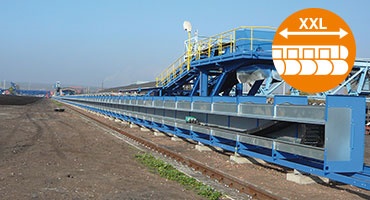

A esteira porta cabos de plástico mais longa do mundo, com 615 m de curso da igus, está em operação sem falhas há dez anos.

Velocidades: até 10 m/s

Velocidades: até 10 m/s

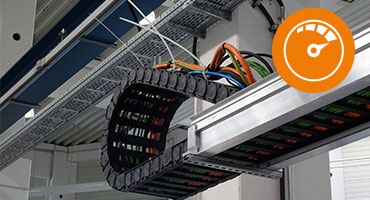

As esteiras de rolos de perfil da série P4 são caracterizadas por alta velocidade, operação suave e fornecimento seguro de energia, e são usadas em pórticos de carga.

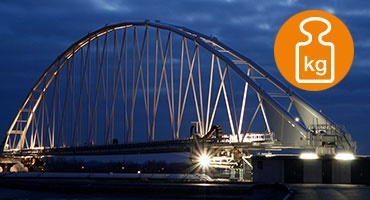

Cargas elevadas: 100 kg/m

Cargas elevadas: 100 kg/m

Sistema de esteiras porta cabos apesar do enorme peso de enchimento de mais de 100 kg/m em uma estação de tratamento de lodo.

Eficiência: 57% menos energia

Cargas elevadas: 100 kg/m

Com as esteiras porta cabos rol e-chains da igus, o cabo de acionamento necessário é reduzido em 57%. O fornecimento de energia de rolos suporta a alta aceleração e velocidade de forma permanente.

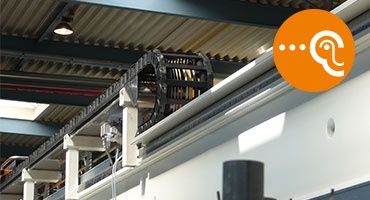

Funcionamento silencioso

Funcionamento silencioso

As esteiras porta cabos são especialmente silenciosas e resistentes à abrasão em altas velocidades e com grandes pesos de preenchimento.

Sujeira e poeira

Sujeira e poeira

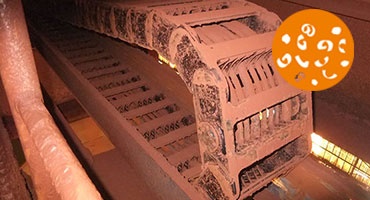

A extrema sujeira e a exposição à poeira não afetam os sistemas de esteiras porta cabos. Há vários anos, eles fornecem de forma confiável unidades transportadoras e equipamentos de armazenagem com energia, dados e meios.

Temperaturas

Temperaturas

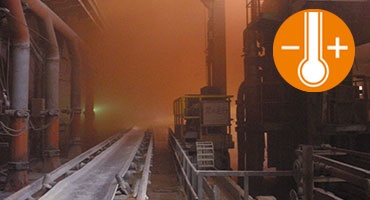

Os sistemas de energia da igus para cursos longos funcionam de forma confiável a altas temperaturas em fábricas de aço.

Ácidos e substâncias químicas

Ácidos e substâncias químicas

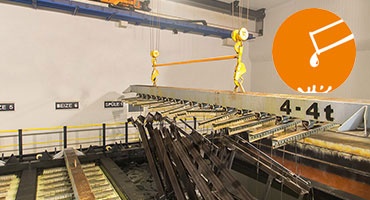

A esteira porta cabos e calha de plástico fabricadas em plástico com resistência química resistem à exposição a ácido clorídrico e estão em operação em uma planta de galvanização por imersão a quente há anos.

Sua aplicação não está listada?

Inquérito de projeto

Entre em contato conosco preenchendo o formulário com algumas informações básicas. Nossos especialistas entrarão em contato com você o mais breve possível.

Envie um inquérito de projeto agora!

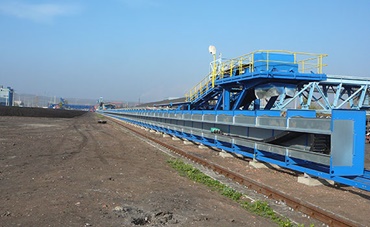

Tušimice Tušimice: A mais longa esteira porta cabos plástica do mundo com 615 m de curso em operação sem falhas desde 2007, fornecida pela igus®.

As principais vantagens

Esteiras porta cabos proporcionam grandes benefícios para cursos longos

  • Cursos longos de 1.000 metros ou mais
  • Todos os meios, como energia elétrica, hidráulica e pneumática, bem como sinais digitais (elétricos ou ópticos) e meios líquidos podem operar lado a lado no mesmo sistema
  • Nenhuma interface desnecessária
  • Cargas de até 100 kg/m
  • Vida útil de 10 anos e mais com esteiras porta cabos e cabos
  • Robustas  em todas as aplicações, como as que envolvem exposição ao vento, clima, sujeira, substâncias químicas e materiais a granel
  • Instalação rápida e substituição de cabos e tubos


Comparação de sistemas

Sistemas de esteiras porta cabos em vez de sistemas suspensos, tambores de cabo de motor e barramentos

Sistemas de esteiras porta cabos em vez de tambores de cabo de motor

Sistemas de esteiras porta cabos em vez de tambores de cabo de motor

Sem anel deslizante em longos cursos. Guie todos os meios com segurança em um sistema. Cursos até 1.000 m.

Sistemas de esteiras porta cabos em vez de barramentos

Sistemas de esteiras porta cabos em vez de barramentos

Guie dados, energia, fluidos e ar à prova de falhas em um sistema de esteiras porta cabos. Para espaços compactos estreitos e movimento rápido em pistas.

Sistemas de esteiras porta cabos em vez de sistemas suspensos

Sistemas de esteiras porta cabos em vez de sistemas suspensos

Guie cabos e esteiras porta cabos de forma protegida e segura no vento e temperaturas flutuantes. Dessa forma, os tempos de inatividade podem ser reduzidos.


Do suporte à instalação

Projetos de engenharia e soluções especiais

Projetos de engenharia e soluções especiais

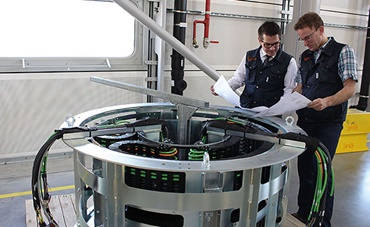

Do primeiro esboço à instalação e comissionamento no local. Utilizamos esteiras porta cabos de baixa manutenção da igus, cabos chainflex á prova de falhas e módulos padronizados que são rapidamente adaptados à sua aplicação para converter uma instalação existente.

Serviço de instalação e pós-venda

Serviço de instalação e pós-venda

Nós cuidaremos da instalação. Custos de montagem claramente calculáveis e, a pedido, um contrato de serviço para todo o fornecimento de energia da igus.


Produtos adequados para cursos longos

Esteiras porta cabos para cursos longos

Esteiras porta cabos da série P4.1

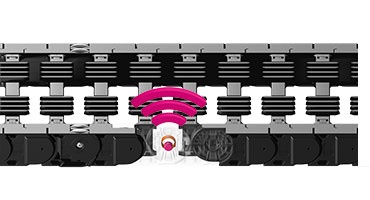

Esteira porta cabos P4.1

  • Cursos longos de até 800 m e mais
  • Alto peso de enchimento de até 30 kg/m
  • Velocidades possíveis de até 10 m/s
  • Vida útil mais longa devido a buchas autolubrificantes  de tribopolímero livre de manutenção

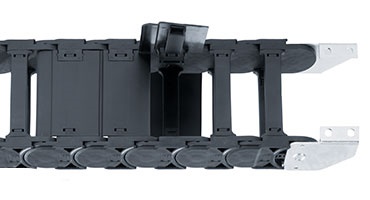

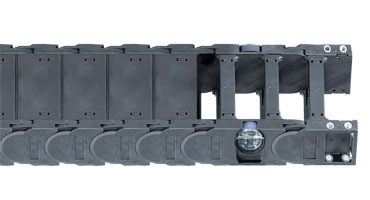

Esteiras porta cabos das séries 4040RHD/5050RHD

Esteiras porta cabos das séries 4040RHD/5050RHD

  • Cursos longos de até 1000 metros e mais longos
  • Cargas de cabo de até 50 kg/m
  • Velocidades possíveis de até 6 m/s
  • Vários tipos de rolos para uma adaptação ideal à aplicação

Esteiras porta cabos da série 4040R/5050R

Esteiras porta cabos da série 4040R/5050R

  • Cursos de até 600 m
  • Cargas de até 13 kg/m
  • Velocidades possíveis de até 3 m/s
  • Superfícies deslizante muito amplas, baixo desgaste

Cabos chainflex® para cursos longos

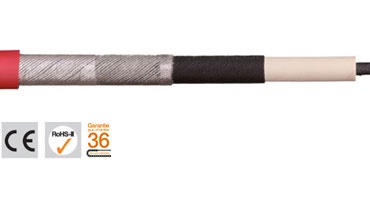

Cabo de motor CFCRANE

Cabo de motor CFCRANE

  • Para saídas e tensões máximas
  • Retardante de chamas
  • Resistência a UV: elevada
  • Resistência a óleos: resistente a óleos (de acordo com DIN EN 60811-2-1)

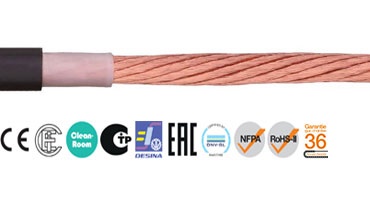

Cabo de motor CF300.UL.D

Cabo de motor CF300.UL.D

  • Para aplicações muito exigentes
  • Aplicações deslizantes de 400m ou mais
  • Aplicações internas e externas, resistente a raios UV
  • Resistência a UV: alta

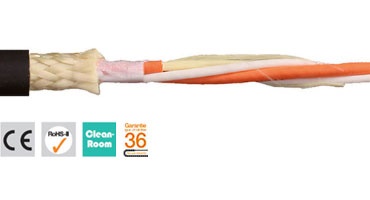

Cabo de fibra ótica CFLG.LB

Cabo de fibra ótica CFLG.LB

  • Para aplicações muito exigentes com 5 x d
  • Revestimento externo: TPE
  • Aplicação deslizante (horizontal) de 400 m e mais
  • Resistência a UV

Outros sistemas para cursos longos

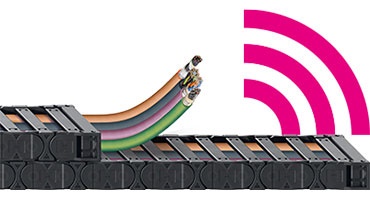

Sensor para medição de força de impulso/tração sensível à posição EC. PP

Sensor para medição de força de impulso/tração sensível à posição EC. PP

  • Integra um sistema de posicionamento na esteira porta cabos
  • Fornece informações sobre forças de impulso/tração dependentes da posição
  • Informações de posição da aplicação podem ser usadas para outros fins

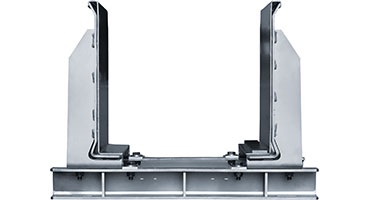

Calha guia de aço

Calha guia de aço

  • Vasta gama disponível para quase todas as esteiras porta cabos
  • Muito simples, montagem modular
  • Calha guia de aço muito forte e robusta para aplicações em ambientes hostis

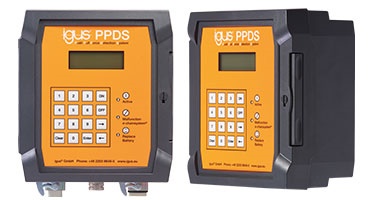

Monitoramento de condição do sistema de detecção de forças push/pull

Monitoramento de condição do sistema de detecção de forças push/pull

  • Desligamento seguro ou sinal de alarme em caso de falha
  • O sistema é desligado quando a força é excedida
  • Registro programável de eventos na memória de dados

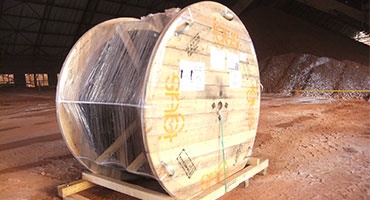

Sistemas de esteiras porta cabos confeccionados

Sistemas de esteiras porta cabos confeccionados

  • 95% menos tempo de montagem
  • Reduza o tempo de montagem
  • Soluções plug & play, p. ex. para tecnologia de movimentação de granéis

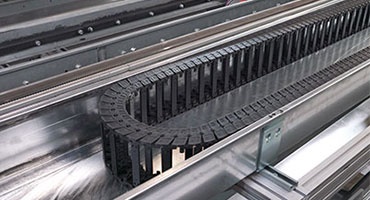

plane-chain


plane-chain

  • Estrutura muito compacta
  • À prova de falhas e sem necessidade de manutenção
  • Totalmente protegida por invólcro
  • Para velocidades altas


Baixar manual de montagem "Cursos longos"!


Coisas a observar ao instalar uma aplicação deslizante.
Este manual de montagem mostra como instalar corretamente um sistema de fornecimento de energia de curso longo e otimizar a vida útil do sistema.

Baixe agora!

Teste de “Ascenção da esteira”, “Carga de vento” e “Cursos longos”

A igus® executa testes específicos de aplicações no laboratório interno para um fornecimento de energia duradouro.

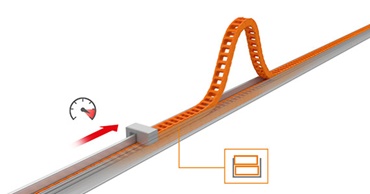

A subida de esteira em cursos longos

A subida de esteira em cursos longos

A subida da esteira porta cabos da série 5050R foi testada em um curso de 200 m e carga de 7.5 kg/m.

Resultado: a esteira porta cabos da série 5050R sobre apenas quando a força excede
8.000 N.

Solução igus®: calha guia com proteção de subida mantém sistema de fornecimento de energia com segurança dentro da calha.

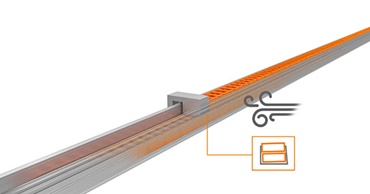

Carga de vento em cursos longos

Carga de vento em cursos longos

Problema: a velocidade do vento de 55 mph afeta a funcionalidade da esteira porta cabos da série 4040CR?

Resultado: a uma velocidade do vento de 55 mph, somente a calha guia foi curvada elasticamente.

A solução igus® : "Braçadeira de base HD" de alta resistência previne deformação elástica da calha guia sob carga de vento

Teste “Cursos longos”: A esteira porta cabos rol e-chain foi testada em longas distâncias de até 240 m e a uma velocidade de até 8 m/s

Mais informações
