drylin® N - Low profile linear guide system NK-02-40

Version 02 with threaded hole:

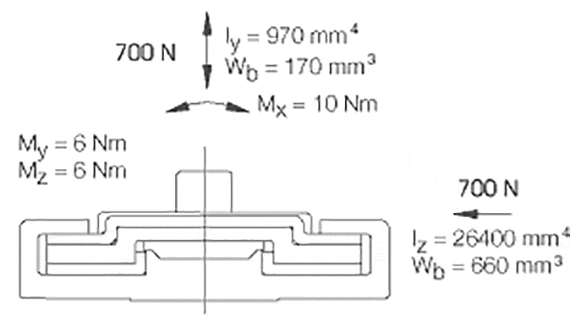

Order no.	Max. rail lengths	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Weight of rail	Price / m
	[L max.]				Min.	max.				[mm²]	[mm²]	[g/m]
NS-01-40	3000	40	60	0	20	20/49,5	8,7	1,3	M4	26400	970	450	R$ 203,26
NS-01-40-UNGEBOHRT	3000	40	0	0	0		8,7	1,3		26400	970	450	R$ 144,32
NS-01-40-AR	3000	40	60	0	20	20/49,5	8,7	1,3	M4	26400	970	450	R$ 774,73

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

For unbored rails please indicate "Unbored" in the remark.
* for cylinder screw with low head

Version 02 with threaded hole:

Order no.	Designation	Weight of carriage
		[g]
NW-02-40	Carruagem integrada, patins fixos,	30	R$ 59,66
NW-02-40-LLY	Patins fixado, patins flutuante direção y	30	R$ 94,33
NW-02-40-LLZ	Patins fixado, patins flutuante direção z	30	R$ 94,33
NW-02-40-LLYZ	Patins fixado, patins flutuante direção y e z	30	R$ 88,75

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

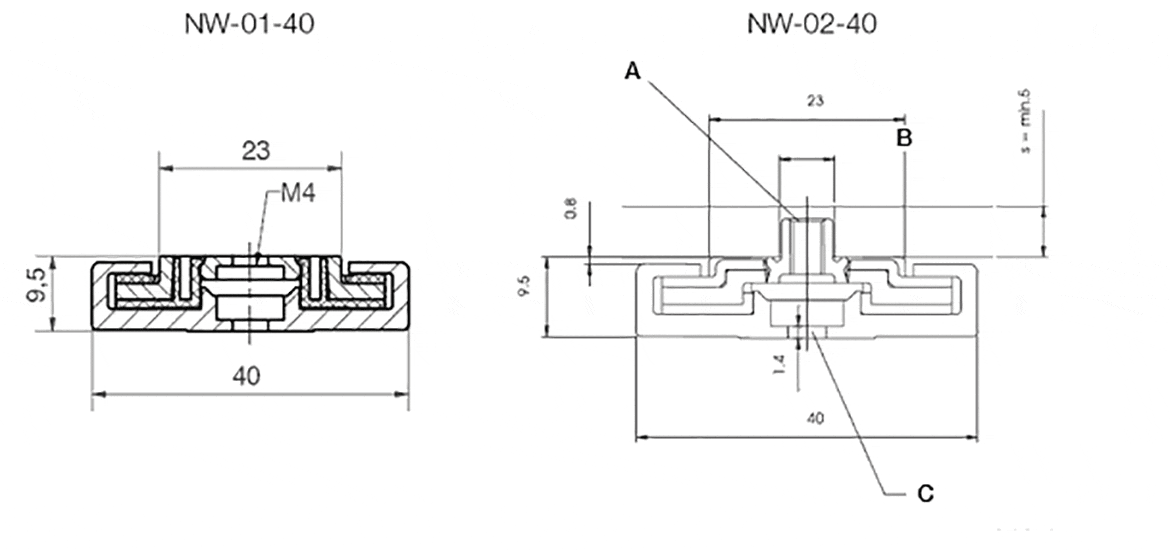

Version 02: Dimensions [mm] - guide carriages

Part. No.	H	A	C	C1	C2	A2	H2	K4	Spmin.	DpØmin.	Weight
	±0,35										[g/m]
NW-02-40	9,5	23	50	40	20	0	0	M4	5	6,5	30
NW-02-40-LLY	9,5	23	50	40	20	0	0	M4	5	6,5	30
NW-02-40-LLZ	9,5	23	50	40	20	0	0	M4	5	6,5	30
NW-02-40-LLYZ	9,5	23	50	40	20	0	0	M4	5	6,5	30

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

Version 12 with threaded hole:

Order no.	Designation	Weight of carriage
		[g]
NW-12-40	Patins moldado por injeção	30	R$ 88,75
NW-12-40-LLY	Patins moldado por injeção, patins flutuante direção y	30	R$ 94,33
NW-12-40-LLZ	Patins moldado por injeção, patins flutuante direção z	30	R$ 88,75
NW-12-40-LLYZ	Patins moldado por injeção, patins flutuante direção y e z	30	R$ 88,75
NW-12-27	Patins moldado por injeção	12,5	R$ 47,07
NW-12-27-80	Carruagem	25	R$ 89,05

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

Version 12: Dimensions [mm] - guide carriages

Part. No.	H	A	C	C1	C2	A2	H2	K4	Spmin.	DpØmin.	Weight
	±0,35										[g/m]
NW-12-40	9,5	23	52	40	20	0	0	M4	5	6,5	30
NW-12-40-LLY	9,5	23	52	40	20	0	0	M4	5	6,5	30
NW-12-40-LLZ	9,5	23	52	40	20	0	0	M4	5	6,5	30
NW-12-40-LLYZ	9,5	23	52	40	20	0	0	M4	5	6,5	30
NW-12-27	9,5	14	34	30	20	0	0	M4	5	6,5	12,5
NW-12-27-80	0	14	80	76	60	0	1,5	M4	5	6,5	25

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

Ordering of a complete system

Configuration in few steps:

1. Selection of the number of carriages
2. Selection of the type of carriagel
3. Entry of the rail length in mm
4. Selection of the carriage options
5.

Hint:

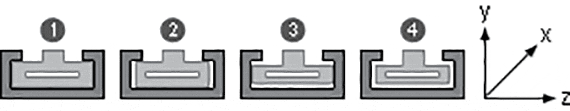

Detailed information can be found in the drawings and tables above, as well as in the below-mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.

1

no floating bearing

2

Floating bearing in z-direction

3

Floating bearing in y-direction

4

Floating bearing in yz-direction
