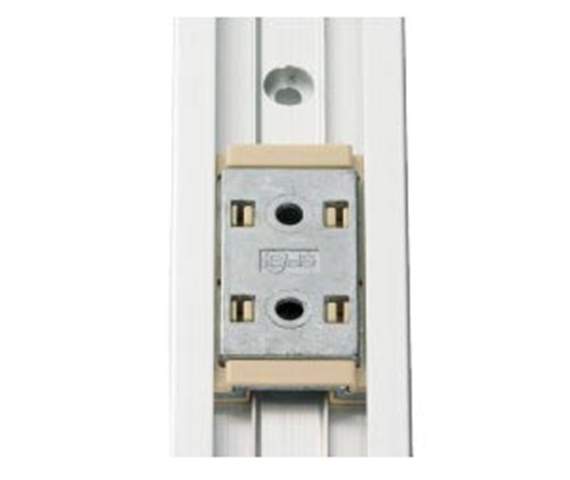

drylin® N - Low profile linear guide system NK-01-40

Version 01 with through hole:

Order no.	Max. rail lengths	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Weight of rail	Price / m
	[L max.]				Min.	max.				[mm²]	[mm²]	[g/m]
NS-01-40	3000	40	60	0	20	20/49,5	8,7	1,3	M4	26400	970	450	R$ 203,26
NS-01-40-UNGEBOHRT	3000	40	0	0	0		8,7	1,3		26400	970	450	R$ 144,32
NS-01-40-AR	3000	40	60	0	20	20/49,5	8,7	1,3	M4	26400	970	450	R$ 774,73

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

For unbored rails please indicate "Unbored" in the remark.
* for cylinder screw with low head

Version 01 with through hole:

Order no.	Designation	Weight of carriage
		[g]
NW-01-40	Patins fixados	30	R$ 75,25
NW-01-40-LLY	Patins fixado, patins flutuante direção y	30	R$ 88,75
NW-01-40-LLZ	Patins fixado, patins flutuante direção z	30	R$ 94,33
NW-01-40-LLYZ	Patins fixado, patins flutuante direção y e z	30	R$ 88,75

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

Version 01: Dimensions [mm] - guide carriages

Part. No.	H	A	C	C1	C2	A2	H2	Sp min.	Dp Ø min.	Weight
	±0,35									[g/m]
NW-01-40	9,5	23	50	40	20	0	1,3	0	0	30
NW-01-40-LLY	9,5	23	50	40	20	0	1,3	0	0	30
NW-01-40-LLZ	9,5	23	50	40	20	0	1,3	0	0	30
NW-01-40-LLYZ	9,5	23	50	40	20	0	1,3	0	0	30

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

Version 11 molded through hole

Order no.	Designation	Weight of carriage
		[g]
NW-11-40	Patins moldado por injeção	30	R$ 88,75
NW-11-40-LLY	Patins moldado por injeção, patins flutuante direção y	30	R$ 88,75
NW-11-40-LLZ	Patins moldado por injeção, patins flutuante direção z	30	R$ 88,75
NW-11-40-LLYZ	Patins moldado por injeção, patins flutuante direção y e z	30	R$ 88,75

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

Version 11: Dimensions [mm] - guide carriages

Part. No.	H	A	C	C1	C2	A2	H2	K4	Sp min.	Dp Ø min.	Weight
	±0,35										[g/m]
NW-11-40	9,5	23	20	40	50	0	1,3	0	0	0	30
NW-11-40-LLY	9,5	23	20	40	50	0	1,3	0	0	0	30
NW-11-40-LLZ	9,5	23	20	40	50	0	1,3	0	0	0	30
NW-11-40-LLYZ	9,5	23	20	40	50	0	1,3	0	0	0	30

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

Ordering of a complete system

Configuration in few steps:

1. Selection of the number of carriages
2. Selection of the type of carriage
3. Entry of the rail length in mm
4. Selection of the carriage options
5. Selection of the rails options.

Hint:

Detailed information can be found above in the drawings and tables, as well as in the below mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.

1

no floating bearing

2

Floating bearing in z-direction

3

Floating bearing in y-direction

4

Floating bearing in yz-direction
