drylin® N - Low profile linear guide system NK-22-17-40

DryLin® N low profile guide system rail

Order no.	Max. rail lengths	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Weight of rail	Price / m
	[L max.]				Min.	max.				[mm²]	[mm²]	[g/m]
NS-01-17	2000	17	60	0	20	20/49,5	5,5	0,9	M3	1700	120	150	R$ 141,12
NS-01-17-AR	2000	17	60	0	20	20/49,5	5,5	0,9	M3	1700	120	150	R$ 370,23
NS-01-17-UNGEBOHRT	2000	17	60	0	20		5,5	0,9	M3	1700	120	150	R$ 69,16

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

For unbored rails please indicate "Unbored" in the remark.
* for cylinder screw with low head

Drylin® low profile linear guide system NK-02-17

Order no.	Designation	Weight of carriage
		[g]
NW-22-17-40	Patins duplo com orifício roscado	2,6	R$ 53,07
NW-22-17-40-LLY	Patins duplo com patins flutuante de orifício roscado direção y	2,6	R$ 53,07
NW-22-17-40-LLYZ	Patins duplo com patins flutuante de orifício roscado direção y e z	2,6	R$ 56,41
NW-22-17-40-LLZ	Patins duplo com patins flutuante de orifício roscado direção y	2,6	R$ 53,07

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

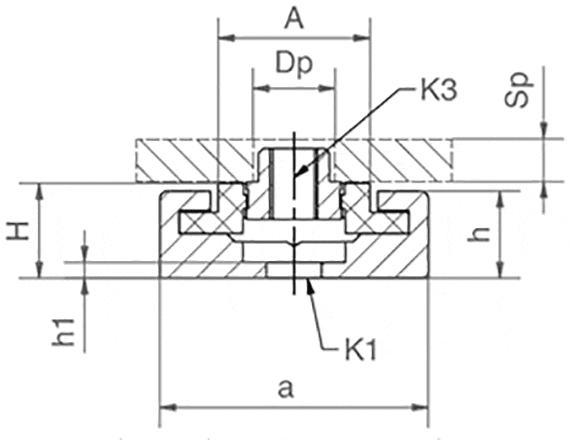

Dimensions [mm] - guide carriages

Part. No.	H	A	C	C1	C2	A2	H2	K4	Sp min.	Dp Ø min.	Weight
	±0,35										[g/m]
NW-22-17-40	6	9,6	40	40	28	0	0	M3	2,5	5	2,6
NW-22-17-40-LLY	6	9,6	40	40	28	0	0	M3	2,5	5	2,6
NW-22-17-40-LLYZ	6	9,6	40	40	28	0	0	M3	2,5	5	2,6
NW-22-17-40-LLZ	6	9,6	40	40	28	0	0	M3	2,5	5	2,6

Mais sobre a peça selecionada:

3D-CAD

Encomenda de amostras

PDF

Solicitação de cotação

myCatalog

Ordering of a complete system

Configuration in few steps:

1. Selection of the number of carriages
2. Selection of the type of carriage
3. Entry of the rail length in mm
4. Selection of the carriage options
5. Selection of the rails options.

Hint:

Detailed information can be found below in the drawings as well as in the below-mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.

1

no floating bearing

2

Floating bearing in z-direction

3

Floating bearing in y-direction

4

Floating bearing in yz-direction
